詳細信息（美國Dataray光束質量分析儀多平面縫隙掃描激光束分析，激光輪廓儀）

品牌： Mitutoyo/三豐
型號： BeamScope-P8
加工定制： 否
重量： 1Kg
適用范圍： 測量連續激光或脈沖激光
規格： 190~2500nm
光束直徑： 0.5~4mm

1988年成立的Dataray公司是一家專注于激光光學測量儀器的高科技公司，也擁有當今*的激光光斑分析儀和M平方儀產品。Dataray公司的產品以設計精密、結果可靠和易于操作著稱，目前，Dataray在激光光束測量領域提供多種標準型號的產品，其中光斑分析儀超過十種，尺寸覆蓋大中小光斑，波長覆蓋紫外、可見、紅外激光和太赫茲激光，滿足不同客戶的測量需求。

Dataray的光束質量分析儀是測量M2數值的一款非常便捷的工具，而且操作方便、結果準確。

美國Dataray公司的M平方儀產品系列：

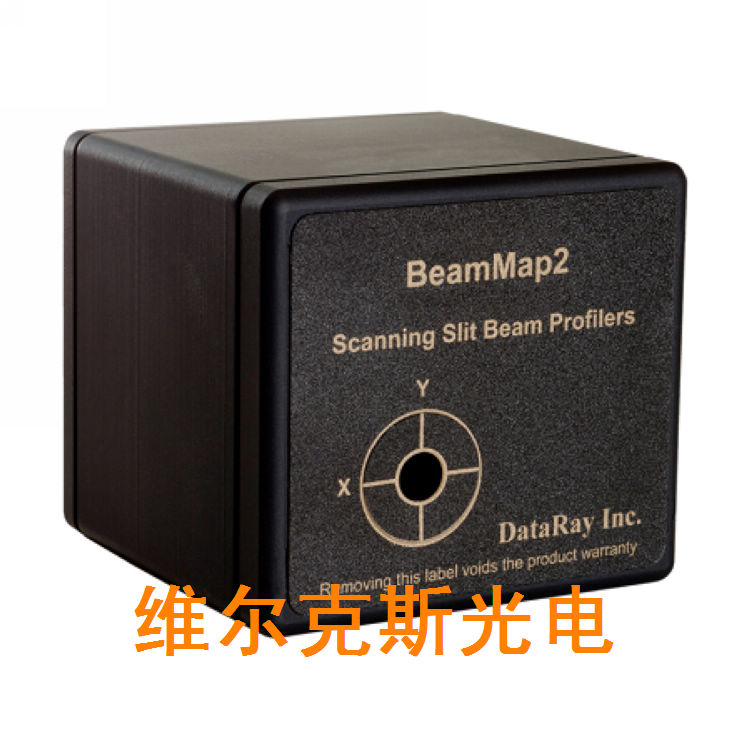

BeamMap2 – XYZΘΦ Scanning Slit System

BeamMap2-CM Collimate – XYZΘΦ Scanning Slit System

Beam'R2 – XY Scanning Slit System

BeamScope-P8 – Scanning Slit System

它們的主要區別是BeamMap2能夠直接測量激光的M平方，而Beam'R2和BeamScope-P8主要用于測量不同位置的激光光斑能量分布，需要增加配件才能測量激光的M2。

美國Dataray公司 M平方儀的規格參數

l 硅探測器: 190~1150nm, InGaAs探測器 650~1800nm, InGaAs (extended)探測器: 1000~2300 (2500nm);

l 能夠測量的激光光束直徑范圍5μm~4mm;

l 分辨率0.1μm

l M2測量范圍 1~20+

參數	細節
波長	Si detector: 190 to 1150 nm
	InGaAs detector: 650 to 1800 nm
	Si + InGaAs detectors: 190 to 1800 nm
	Si + InGaAs (extended) detectors: 190 to 2300 or 2500 nm
掃描狹縫尺寸	Si detector: 5 ?m to 4 mm, to 2 ?m in Knife-Edge mode*
	InGaAs detector: 10 ?m to 3 mm, to 2 ?m in Knife-Edge mode*
	InGaAs (extended) detector: 10 ?m to 2 mm, to 2 ?m in Knife-Edge mode*
狹縫間距選項	100 ?m: -100, 0, +100, +400 ?m
	250 ?m: -250, 0, +250, +1000 ?m
	500 ?m: -500, 0, +500, +2000 ?m
	750 ?m: -750, 0, +750, +3000 ?m
狹縫間距選項 (3XYKE models)	50 ?m: -50, 0, +50, 0 ?m
狹縫間距選項 (3XYKE models)	100 ?m: -100, 0, +100, 0 ?m
束腰測量	Second moment (4s) diameter to ISO 11146; Fitted Gaussian & TopHat
	1/e? (13.5%) width
	User selectable % of peak
	Knife-Edge mode* for very small beams
束腰位置測量	± 20 ?m best in X, Y, and Z — contact DataRay for recommendation
可測量的激光類型	CW; Pulsed lasers, Φ ?m ≥ [500/(PRR in kHz)]
分辨率精度	0.1 ?m or 0.05% of scan range
分辨率精度	± < 2% ± = 0.5 ?m
M2測量范圍	1 to > 20, ± 5%
發散角/準直性	1 mrad best — contact DataRay for recommendation
能量/損傷閾值	1 W Total & 0.5 mW/?m?
增益范圍	1,000:1 Switched 4,096:1 ADC range
Displayed Graphics	X-Y-Z P osition & Profiles, Zoom x1 to x16
刷新率	~5 Hz
Pass/Fail Display	On-screen selectable Pass/Fail colors. Ideal for QA & Production.
A veraging	User selectable running a verage (1 to 8 samples)
Statistics	Min., Max., Mean, Standard Deviation
Statistics	Log data over extended periods
XY Profile & Cen tRoid	Beam Wander display and logging
Minimum PC Requirements	Windows, 2 GB RAM, USB 2.0/3.0 port

BeamMap2系列 M平方儀的配置與選型

根據需要測量的激光參數，可選擇不同的BeamMap2頭以適應激光束的直徑和波長:

狹縫平面間距,s,可選擇50、100、250、500或750μm

對于束腰半徑為幾百微米的激光束，5mm可調節空間 BeamMap2 ColliMate。

硅、InGaAs或InGaAs的衍生探測器,紫外到2500nm。

寬度為2.5或5.0μm 的2D?狹縫對, KE模式25或50μm。

采用傳統的方式尋找聚焦后的激光光束焦點是一個漫長而痛苦的過程，而如果使用BeamMap2，您就可以測量軸向錯位(指向)，顯示當前的焦點坐標X,Y和Z，估計焦點處的束腰直徑，估計M2和/或激光束發散度，實現以上參數的實時測量，刷新速率為5Hz。當BeamMap2真正靠近焦點的時候，以上估計值就變成了測量值，即獲得焦點Z坐標值、XY坐標值和指向角、束腰直徑和輻照度、M2激光束質量和/或激光束發散度。

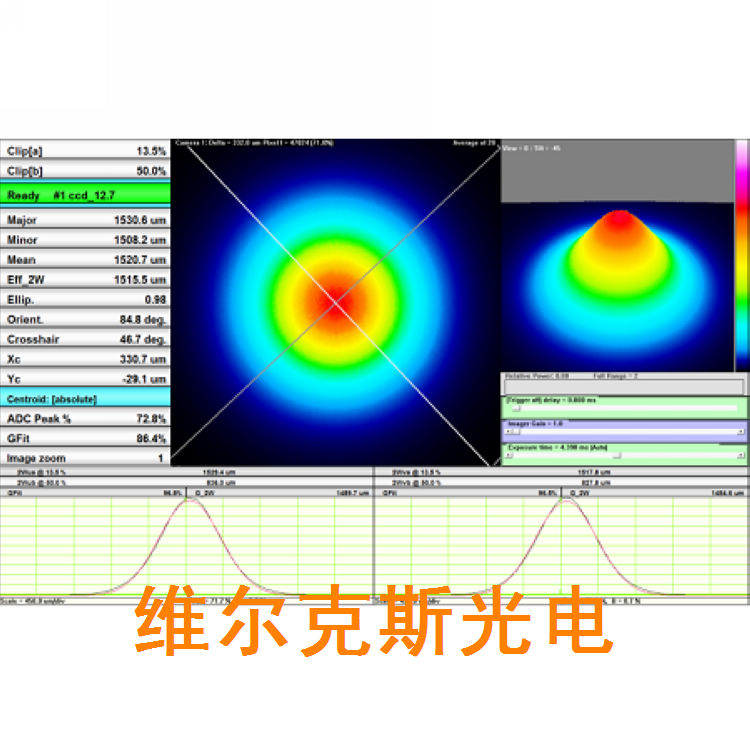

BeamMap2的軟件除了顯示輪廓和直徑，還可以做一些具體計算，軟件算法集成了執行最小二乘法雙曲線擬合數據，軟件可以實時顯示兩個軸的結果。軟件的顏色條可以讓用戶判斷激光束是否正確聚焦，其為綠色時證明結果可靠。

l M^2:無量綱,當?shù)扔?/span>1.0時，為一個的TEM00高斯激光束,> 1.0時，為不的激光束和高階激光束

l 2Wo:μm,最小測量束腰直徑

l Zo:μm,束腰相對于零平面的Z值。

l Zr:μm,激光束的瑞利范圍

l Pt:mr,相對于頭部的指向角,有時稱為目標或瞄準線。

l φ:mr,激光束遠場發散,Φ

l NA:無量綱,激光束遠場數值孔徑

美國Dataray公司 M平方儀的特點

l 實時測量M平方、發散角、準直性和指向；

l BeamMap2的結構緊湊，尺寸僅為2.65 " x 2.65 " x 2.4 "，

l 融匯了多項技術，是目前少有的商用多平面激光束強度分析探頭。

l 有亞微米的可重復性

l 可測量幾微米的激光束,BeamMap2仍然可以測量

l 硅、InGaAs、InGaAs延伸探測器覆蓋了紫外線到2500 nm波段。

l BeamMap2支持用戶進行二次開發，語言包括Visual Studio C + +，Labview和Visual Basic

有些情況下，用戶的儀器難以接近激光的束腰，如波導切面和光纖的鏡面端面,DataRay提供了一個由背對背精密玻璃非球面鏡組成的LensPlate2，可以將束腰成像到BeamMap2上。

BeamMap2可以實現實時測量M2。5Hz的刷新率允許實時準直和調整激光束實現想得到的M2值激光束。BeamMap2符合對M2測量的和技術要求，這是基于對束腰直徑和遠場發散的精確測量。經過長期的實踐，BeamMap2對不同激光組件之間的相對M2值可以實現非常好的區別性。

BeamMap2 系列M平方儀的刀口(Knife Edge)工作模式

狹縫掃描是BeamMap2系列 M平方儀的主要工作模式，除了這個模式之外，BeamMap2為幾微米的激光束設計了支持Knife Edge模式的寬狹縫。刀口法（刀口模式）不能測量脈沖激光，但能夠測量小尺寸的激光光束。當激光束直徑遠小于寬狹縫的寬度，軟件自動顯示和分析從個狹縫開始積分的功率曲線。默認激光束是高斯型，顯示2 w值，刀口模式一般適用于非常小的激光束。

BeamMap2系列M平方儀的狹縫技術

DataRay開發了特定的狹縫用于測量低瑞利范圍激光束。

標準的狹縫掃描的傳統 ‘空氣’狹縫在z方向厚度達到12.5或25μm, 最少6μm。對于聚焦激光束，標準狹縫更像部分反射隧道而不是二維縫。這降低了焦點的精度。True2D?狹縫是利用光平板印刷術在半導體拋光藍寶石基板鍍上多個不透明層，使得總厚度僅為 0.4微米,比最好的空氣縫隙要薄一個數量級，能夠?qū)Ω吖β拭芏鹊木劢辜す馐M行準確的分析。
