料場堆取料機無人操作系統

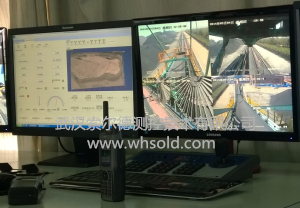

堆取料機無人操作系統，主要是指在堆取料機作業時，在保證充分發揮堆取料機的堆取料能力和其它功能基礎上，堆取料機司機室內沒有操作人員進行操作和監視，中央控制室內也不需要操作人員進行全程的控制操作。中央控制機從管理機獲得作業計劃或者自行編制作業計劃，根據作業料堆在料場中的三維空間形狀數據，結合堆取料機的物理尺寸數據，通過優化計算獲得堆取料機的取料或堆料位置，形成作業指令，將作業指令發送到相應的堆取料機PLC，中控操作人員確認作業任務（作業料堆、作業料種、作業噸位等）正確和環境安全因素后，由堆取料機進行無人駕駛的堆、取料作業。在堆取料過程中，中控操作人員可以通過監控終端和視頻終端實時監視現場作業過程，必要時可以通過位于中央控制室的操作臺對堆、取料作業進行手動干預和作業調整。
實現料堆實時動態跟蹤的三維成像方法，是利用堆取料機的走行、俯仰、回旋運動，帶動安裝在堆取料機懸臂前方的激光掃描裝置對料堆進行動態掃描，對獲得的激光掃描數據進行預處理、坐標轉化、網格規范化處理、插值處理后生成規則的三維數據，最終生成整個料場的完整網格數據庫；
由三維成像控件從數據庫中讀出料場網格坐標信息，以料場為圖像顯示區域、料場地面為顯示基面，實現區域內的坐標還原，完成料堆三維圖像顯示；高密度數據的快速采集在操作過程中，每秒可獲得料堆10次以上輪廓；高速度的數據處理與分析，數據處理由計算機快速自動完成；簡易的三維圖形操作系統實現被測目標的立體重現，并能夠進行圖形的旋轉、平移和局部放大等交互操作，測量結果一目了然。并實時更新數據庫內數據內容，同時數據庫數據內容的變化觸發三維成像控件從數據庫讀取一次數據，從而實現終端顯示的三維料場圖像實時動態更新。具體的說：數據預處理的過程是，堆取料機實時運動狀態數據是通過堆取料機的走行、俯仰、回旋刻度標尺輸出的走行值、俯仰角度、回旋角度獲得，堆取料機懸臂的動作反應在俯仰角度、回旋角度的變化上；激光掃描裝置采集的數據是發射光心在0到180度范圍內，周期性的以每0.5度或0.25度發射角度間隔發射光束，通過測量發射光束與料堆表面反射光束的時間差得出激光掃描裝置發射光心到料堆反射表面空間距離；激光掃描裝置安裝相對位置數據是激光掃描裝置到俯仰軸的距離，俯仰角度在零度時激光掃描裝置相對于地面的高度；堆取料機實時運動狀態數據與激光掃描裝置采集的數據在時間上實現同步匹配。堆取料機走行、俯仰、回旋刻度標尺的數據刷新與激光掃描裝置的數據刷新兩者的數據匹配原則是以激光掃描數據的時間為準，用最接近該時間的刻度標尺數據去匹配激光掃描數據，這樣每個時刻激光掃描數據都與刻度標尺的信息建立了對應關系。
數據坐標化處理過程是，首先以激光掃描裝置為原點建立坐標系，某一時刻來自激光掃描裝置的距離值和對應的發射角度值放入此坐標系下；隨后對應料場建立料場坐標系，沿堆取料機走行軌道方向作為Y軸，平行料場地面并垂直軌道方向?yàn)閄軸，垂直料場地面方向?yàn)閆軸；料場坐標系的原點與堆取料機走行值的原點重合，以堆取料機俯仰軸中心作為相對基點；安裝于堆取料機懸臂上的激光掃描裝置在當前時刻在料場坐標系下的空間坐標光掃描裝置到相對基點的空間距當前時刻俯仰刻度標尺輸出的俯仰角度值，回轉刻度標尺輸出的回轉角度值，激光掃描裝置在俯仰角度為0度時相對于地面的高度。
    GNSS三維坐標位置檢測系統可提供堆取料機走行定位系統輸出的走行值；根據當前時刻激光掃描數據與堆取料機走行定位系統的位置信息產生對應關系，將當前時刻料堆表面被測點的一組數據從激光掃描裝置坐標系下轉換成料場坐標系下；在料場坐標系下，料堆表面一個被測點坐標值中的x、y值為被測點在料場平面的兩維坐標位置，被測點Z值為對應此x、y值時被測點的高度值。
    網格規范化處理過程是，對激光掃描裝置采集的所有測量點坐標值進行均勻網格化處理，即在料場平面坐標下，在料場長度和寬度范圍內沿軌道方向即Y軸、和沿垂直軌道方向即X軸，每間隔一定距離對整個料場進行等分，這樣在料場的有效堆放范圍內形成一個個大小面積相等均勻分布的網格，實現料場的數字化分割；對測量點落在網格中的點數量進行規范化整合處理，保證每個網格只對應一個坐標值；如果落在同一網格內有多個測量點數據，則對這些測量點的高度Z求平均值作為網格點的Z值，且規定網格點的x、y坐標為每個網格中心，最后以新坐標點作為落在此網格內的測量點坐標；規范化處理后的網格在數學上可以表示為一個矩陣，在計算機實現中則是一個二維數組；每個網格單元或數組的一個元素，對應一個高度值。
    利用堆取料機的走行、俯仰、回旋運動，帶動安裝在堆取料機懸臂前方的激光掃描裝置對料堆進行動態掃描，對獲得的激光掃描數據進行預處理、坐標轉化、網格規范化處理、插值處理后生成規則的三維數據，最終生成整個料場的完整網格數據庫，并實時更新數據庫內數據內容，從而實現終端顯示的三維料場圖像實時動態更新。生成的實時三維料堆圖像數據，不僅能讓作業人員動態掌握料場堆的堆放情況，更為重要的是通過對料堆形狀的實時識別，并實時動態對料堆進行數據化處理保存，為下一步全自動堆取料工藝提供了有力的支撐和保證。
 系統特點
1)     安裝簡單，一勞永逸：整個系統可一次性安裝調試完畢；
2)     速度快：對于一個大型散貨堆/煤場（100米），可在15分鐘內（測量系統行進速度為10米/分鐘）完成所有的測量和計算工作；
3)     自動化程度高：采集的數據均由計算機自動處理，測量結果顯示在電腦屏幕上；
4)     精度高：激光掃描所獲取的數據量大，數據點密度高，完夠反映目標表面特征；解決了常規測量方法所不能解決的表面近似誤差；系統相對誤差<0.3%。
系統優點
料堆激光測量系統具有精度高，穩定性好，擴展能力強等優點。激光測量屬于非接觸式測量方案，在測量過程中與被測物沒有直接物理接觸，測量系統因此也不會因摩擦而帶來誤差。測量系統中使用多個高精度激光掃描儀配置，大大提高了系統的測量點密度，測量死角。同時也為系統功能的擴展提供了非常有利的條件。
