詳細信息(電動平板車技術方案)
  • 品牌: 南京帝淮電子科技有限公司
  • 型號: DHL-DK系列
  • 加工定制:
  • 種類: 遙控型
  • 額定電壓: AC36v.AC220v.AC380v.DC24vDC48v
  • 額定電流: 10mA
  • 產品性質: 熱銷
  • 營銷方式: 廠家直銷
工業無線遙控?zé)o人駕駛電動平板車技術方案說明
設計方案


概述
電動試驗車是以鉛酸電池為動力源,主要由無線控制主機(遙控主機)、無線圖像接收機、監控探頭,無線接收機(在車內)、動力智能控制器、渦輪蝸桿式傳動結構電磁推桿、動力電機、蓄電池等八大件和車體部分組成。
具體功能
電動試驗車前置攝像頭,前行、后退、轉向及障礙物均可視操作。車身內置電磁控雙升降推桿,可通過遙控主機實現升、降功能。
設計車體部分
技術參數
1 整車尺寸:3500*2500*1300  電動四輪車
2 最小離地間隙: 120mm
3 轉彎半徑: 2700mm
4 前后輪規格: 15"—20"
5 電機: 24V400W-800W
6 蓄電池: 5012V*2
7 充電器: 24V6A
8 前進速度: 10km/h
9 后退速度: 4km/h
10 額定載荷: 100kg
11 爬坡能力: 15°
12 滿充電行程: 10km
13 制動距離: 0.8m
14 越障高度: 120mm
15、升降桿高度:0.5-1.6m


1.無線控制主機(遙控主機)
功能
部分(主控執行器)提供10路無源開關量(另有啟動急停鍵)。
10個開關量是自保持模式。開關量出線形式采用繼電器輸出插頭式。
10個開關量功能鍵之間是否互鎖待定。
接收器輸出觸點切換能力:交流250V/5A ;直流30V/5A。
防護防塵等級:IP65。
接收器工作電壓:交流220V、交流380V、交流36V、直流12V、直流24V、直流48V??啥ㄖ疲?/span>
使用環境溫度:-40~+70℃。
技術參數
頻率范圍:422.4~473.6MHz
遙控距離:2000m-3000m(根據環境制定具體方案)
發射功率:500mW
密碼保護:40億組
天線形式:外置式/內藏式/吸盤式
防護等級:IP65
使用電源: DC24V可定制
環境溫度:-40℃~+70℃


2.無線圖像接收機(微波無線視頻傳輸系統)
采用調頻微波的方式來傳輸遠程監控視頻信號和音頻信號。傳輸距離遠、性能穩定,頻率調整數碼顯示,本身具有防水防塵功能,特別適合野外及惡劣環境下使用。該系統主要工作與L波段(920~1300MHz)、S波段(2414~2510MHz)范圍內,圖像傳輸完全實時,傳輸距離可以達5公里和3公里,配合中繼不怕遮擋。該系統技術成熟。


主要工作的頻率:
921MHz    993 MHz   1021 MHz  1051 MHz  1060 MHz
1080 MHz  1100 MHz  1120 MHz  1140 MHz  1160 MHz
1180 MHz  1200 MHz  1220 MHz  1240 MHz  1260 MHz


3.監控探頭
型號 800無線攝像頭
感應器 CMOS傳感器


動態像素 48萬像素
動態分辨率 800×600
幀速 30幀/秒
鏡頭 玻璃鏡頭
接口 USB 2.0接口


附件 說明書,安裝CD,正版視頻軟件VP-EYE4.0
其它性能 成像距離:50mm-無窮遠
對焦方式/范圍:手動/自動
功能特點:無線

4.無線接收機


頻率范圍:422.4~473.6MHz
接收靈敏度:-100dBm
密碼保護:40億組
天線形式:外置式
防護等級:IP65
使用電源:DC24V可定制
環境溫度:-40℃~+70℃

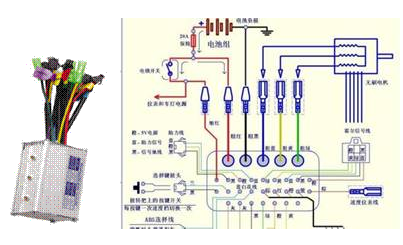

5.動力智能控制器
簡略地講控制器是由周邊器件和主芯片 或單片機 組成。周邊器件是一些功能器件 如執行 采樣等 它們是電阻 傳感器 橋式開關電路 以及輔助單片機或集成電路完成控制過程的器件 單片機也稱微控制器 是在一塊集成片上把存貯器 有變換信號語言的譯碼器 鋸齒波發生器和脈寬調制功能電路以及能使開關電路功率管導通或截止 通過方波控制功率管的的導通時間以控制電機轉速的驅動電路 輸入輸出端口等集成在一起 而構成的計算機片 這就是四輪電動車的智能控制器。它是以 傻瓜 面目出現的高技術產品??刂破鞯脑O(shè)計品質 特性 所采用的微處理器的功能 功率開關器件電路及周邊器件布局等 直接關系到整車的性能和運行狀態 也影響控制器本身性能和效率 不同品質的控制器 用在同一輛車上 配用同一組相同充放電狀態的電池 有時也會在續駛能力上顯示出較大差別

6.渦輪蝸桿式傳動結構電磁推桿
相關技術參數


推力(N) 6000 4000 3000 2000 750
拉力(N) 4000 4000 3000 2000 750
自鎖力*推(N) 6000 4000 3000 2000 750
自鎖力*拉(N) 4000 4000 3000 2000 750
輸入電壓(VDC) 24
負載速度(mm/s) 3 4 8 12 22
輸入電壓(VDC) 12
負載速度(mm/s) 2.6 3.5 5 9 18
行程S 50mm-600mm(可選)
最短安裝距L L=175mm+S
行程開關 內置
工作溫度 -26攝氏度~65攝氏度
防護等級 IP54
工作頻率 10%最多2分鐘持續工作
控制方式 有線控制或無線控制(可選擇)
行程控制 行程尺寸由限位開關控制,誤差范圍±3mm
認證標準 CE
產品顏色 黑色/銀白色(可選)

7.動力電機
電動車常用電機一般是直流電機 用有 無磁鐵分類 有永磁電機和串激電機兩類 電機旋轉的部分叫轉子 不轉動的部分叫定子 永磁電機的轉子或者定子有一個是磁鐵 另一個則是漆包線繞制的線包 串激電機的轉子和定子都是漆包線繞制的線包 同樣功率的電機 永磁電機比串激電機省電 永磁電機的磁鐵怕高溫 質量差的110度就會退磁 好的可到140度 串激電機沒有磁鐵 不存在這個問題 市場上的電動車 電機功率一般在400瓦-900瓦 都使用串激電機 串激電機屬于有刷電機 代步三輪有300瓦左右就行了 一般使用永磁電機


8.蓄電池
型號規定有12V7 12V8 12V10 12V10 高容量  12V20 電動輪轂型號有 有刷有齒高速電動輪轂 簡稱高速電機或有聲電機  有刷無齒低速電動輪轂 簡稱低速電機或無聲電機 及無刷無齒程序電機 簡稱程序電機  控制器按控制方式分類有全動型 智能型 雙控型和非零啟動型四種類型 控制系統由主控制器 儀表顯示器 調速和剎車斷電把等組成 其主要功能具有無級調速 剎車斷電保護 欠壓保護和過流保護等功能 充電器按輸出插頭分類有蓮花插頭式 普通電腦插頭式 特制電腦插頭式 按充電性能分類為普通在線維護充電器 快充在線維護充電器 按充電電壓分類為36V 48V


9.設計車體部分
要求
1 外形:
美觀靈巧,車身結構合理緊湊,適應于科研單位產品試制。
2 電控系統:
采用美國科蒂斯控制組合部件,操作起來要人性化,方便簡單靈活,穩定安全可靠。
3 動力系統:
驅動電機需采用高負載、性能強的直流電機,具有優良的抗過載能力、穩定的動力輸出。
4電源系統:
采用高性能免維護鉛酸蓄電池電源供電,以確保較長的續航里程。
5充電方式:
采用飽和充電方式,以確保蓄電池較長的使用壽命。并且可在任何地方進行充電。
6制動系統:
采用電磁剎車,制動力強勁。具有完善、可靠的保護功能。以確保使用可靠性。
7車身材質:
電動車身用優質鋼管做總成。
8驅動材料:采用實芯沙地輪胎
