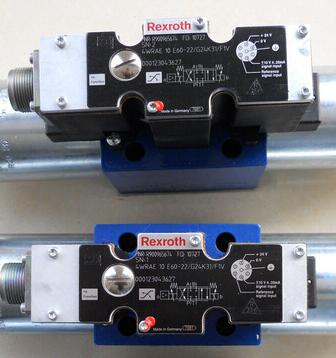

德國力士樂電磁比例換向閥4WRAE10WA60-2X/G24K31/F1V

德國力士樂電磁比例換向閥4WRAE10WA60-2X/G24K31/F1V

力士樂電磁比例換向閥部分型號：

4WRAE10E30-2X/G24K31/A1V  4WRAE10E30-2X/G24K31/F1V

4WRAE10E60-2X/G24K31/A1V  4WRAE10E60-2X/G24K31/F1V

4WRAE10E1-30-2X/G24K31/A1V  4WRAE10E1-30-2X/G24K31/F1V

4WRAE10E1-60-2X/G24K31/A1V  4WRAE10E1-60-2X/G24K31/F1V

4WRAE10W30-2X/G24K31/A1V  4WRAE10W30-2X/G24K31/F1V

4WRAE10W60-2X/G24K31/A1V  4WRAE10W60-2X/G24K31/F1V

4WRAE10W1-30-2X/G24K31/A1V  4WRAE10W1-30-2X/G24K31/F1V

4WRAE10W1-60-2X/G24K31/A1V  4WRAE10W1-60-2X/G24K31/F1V

4WRAE10EA30-2X/G24K31/A1V  4WRAE10EA30-2X/G24K31/F1V

4WRAE10EA60-2X/G24K31/A1V  4WRAE10EA60-2X/G24K31/F1V

4WRAE10WA30-2X/G24K31/A1V  4WRAE10WA30-2X/G24K31/F1V

4WRAE10WA60-2X/G24K31/A1V  4WRAE10WA60-2X/G24K31/F1V

說明：

特點
– 直動式操作比例方向閥，不帶用于類型 4WRAE 的電氣位置
反饋和集成電子元件（OBE）
– 控制流體的方向和流量
– 通過帶對中螺紋和可拆卸線圈的比例線圈進行驅動
– 用于底板安裝：
連接位置符合 ISO 4401
底板符合目錄樣本 RC 45052（公稱規格尺寸6）或 RC 45054
（公稱規格尺寸10），單獨定購，請參閱第 12 至 15 頁
– 彈簧對中控制閥芯
– 控制電子元件
? 4WRAE：
- 集成電子元件（OBE），帶電壓輸入或電流輸入
（A1 和 F1）
? 4WRA：
- 歐洲板卡標準的數字或模擬放大器（單獨定購）
- 模擬放大器模塊

二位四通和三位四通比例方向閥設計為底板安裝的直動式組
件。它們通過帶對中螺紋和可拆卸線圈的比例線圈進行驅動。
這些線圈由外部控制電子元件（類型 4WRA）或集成的控制電
子元件（類型 4WRAE）進行控制。
設計：
閥通常由以下部分組成：
– 帶安裝面的閥體（1）
– 控制閥芯（2），帶有壓縮彈簧（3 和 4）
– 線圈（5 和 6），帶對中螺紋
– 可選集成電子元件（7）
有 2 個閥芯位置的閥：
（類型 4WRA…A…）
大體上，此類閥門的功能與帶 3 個閥芯位置的閥門功能相對
應。但是，帶 2 個閥芯位置的閥門僅配有線圈 "a"。其中 公
稱規格尺寸 6 配備一個插頭（8.1），公稱規格尺寸 10 配備
一個蓋（8.2）來代替第二個比例線圈。
功能：
– 當線圈（5 和 6）斷電以后，控制閥芯（2）被壓縮彈簧（3
和 4）保持在中心位置
– 通過給比例線圈通電直接起動控制閥芯（2）例如，給線圈
"b"（6）通電
→ 控制閥芯（2）與電氣輸入信號成比例地向左移動
→ 通過具有漸進流特性的類節流孔剖面，P 與 A 相連，
B 與 T 相連
– 線圈（6）斷電
→ 控制閥芯（2）通過壓縮彈簧（3）的作用返回中心位置

注意：
意外手動應急操作可能會導致不受控制的機器運動！

注：圖片僅供參考，產品以實物為準！

聯系電話：13776084679  蘇小姐


 QQ：123958764


電話：0512-65437371


傳真：0512-65437371

以上產品如未找到您需要的型號，歡迎來電咨詢。真誠的等待您的來電！

4WRAE 10 E30-2X/G24K31/A1V
4WRAE 10 E30-2X/G24K31/F1V
4WRAE 10 E30-2X/G24N9K31/A1V
4WRAE 10 E30-2X/G24N9K31/F1V
4WRAE 10 E60-2X/G24K31/A1V
4WRAE 10 E60-2X/G24K31/F1V
4WRAE 10 E60-2X/G24N9K31/A1V
4WRAE 10 E60-2X/G24N9K31/F1V
4WRAE 10 EA30-2X/G24K31/A1V
4WRAE 10 EA30-2X/G24N9K31/A1V
4WRAE 10 EA30-2X/G24N9K31/F1V
4WRAE 10 EA60-2X/G24K31/A1V
4WRAE 10 EA60-2X/G24K31/F1V
4WRAE 10 EA60-2X/G24N9K31/A1V
4WRAE 10 EA60-2X/G24N9K31/F1V
4WRAE 10 E1-30-2X/G24K31/A1V
4WRAE 10 E1-30-2X/G24N9K31/A1V
4WRAE 10 E1-60-2X/G24K31/A1V
4WRAE 10 E1-60-2X/G24K31/F1V
4WRAE 10 E1-60-2X/G24N9K31/A1V
4WRAE 10 E1-60-2X/G24N9K31/F1V
4WRAE 10 W30-2X/G24K31/A1V
4WRAE 10 W30-2X/G24K31/F1V
4WRAE 10 W30-2X/G24N9K31/A1V
4WRAE 10 W30-2X/G24N9K31/F1V
4WRAE 10 W60-2X/G24K31/A1V
4WRAE 10 W60-2X/G24K31/F1V
4WRAE 10 W60-2X/G24N9K31/A1V
4WRAE 10 W60-2X/G24N9K31/F1V
4WRAE 10 WA30-2X/G24K31/A1V
4WRAE 10 WA60-2X/G24K31/A1V
4WRAE 10 WA60-2X/G24N9K31/A1V
