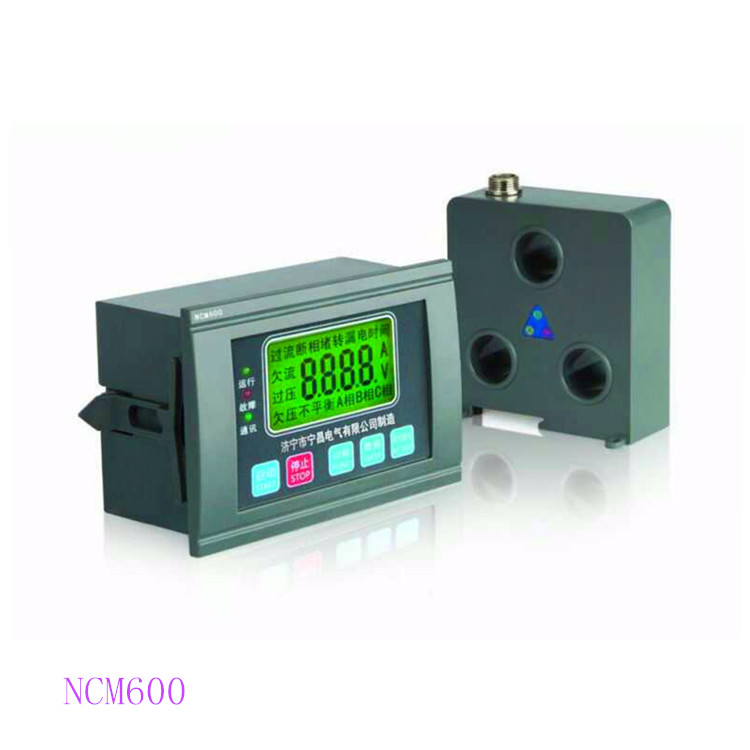

NCM600電動機智能監控裝置

啟動保護：在啟動時間內，只對斷相、過壓、欠壓、短路及三相不平衡、超時啟動進行保護。

過壓保護：在工作電壓超過設定值時，動作時間≤6秒。（出產默認為260V）

欠壓保護：在工作電壓低于設定值時，動作時間≤6秒。（出產默認為180V）

斷相保護：當任何一相斷開電源時，動作時間≤2.0秒。（無需要設置）

堵轉保護：當工作電流達到整定電流值的倍數時，動作時間≤2.0秒。（出廠默認為4倍）

漏電保護：當零序互感器檢測到漏電電流值達到設定值時≤1秒內動作。（出廠默認為“1”）

短路保護：當短路電流達到設定漏電電流的5倍以上時，動作時間≤2.0秒。（無需要設置）

不平衡保護：當任何兩相間的電流值相差達到設定百分比值時，動作時間≤2.0秒。（出廠默認為60%）

輕載保護：當工作電流連續低于設定欠流門，動作時間≤5秒。（出廠默認為“0”）

過載保護：當運行電流大于設定電流值時，過載保護動作時間為反時限保護或速斷保護。（參表1）

來電自啟動：有此功能的保護器，需要用戶設置自啟動時間，此時電動機不能通訊啟動。（出廠默認為“0”關閉功能）

啟動超時保護：當啟動時間延時結束后電流還大于過載電流值時判定為啟動超時。（出廠默認為4s）

觸點容量：AC220V/5A AC380V/3A 電壽命≥105次。

觸點特性：觸點J1常閉，觸點J2常開，觸點J3編程輸出。（以外殼接線圖為準）

通訊接口：RS485串行數字接口，采用雙膠屏蔽線，通信距離≤1200米。

允許誤差：±5%

分體顯示：距離小于500cm  標準配置80cm

配比功能：在200A及200A以下的保護器不需要外加變比互感器，大于200A以上的保護器需要配置標準電流互感器3個變比為5A。（例如400A規格需要配400A/5A的電流互感器）

通訊協議：支持廠內自行編制、MODBUS等各種通信協議。（需選型時功能）
電流輸出：三相電流平均值轉換為DC4-20mA信號輸出。

注：1、裝置互感器固定在交流接觸器下方為宜，采用螺絲固定和標準35mm導軌安裝；三相主線路分別穿過互感器的三個孔；按外殼接線圖接好二次線并檢查無誤后，方可通電調試（沒帶電流時才可修改參數）。

 2、裝置工作電源要接在交流接觸器前方為宜，保證保護器長期供電。

典型應用接線圖

電流規格

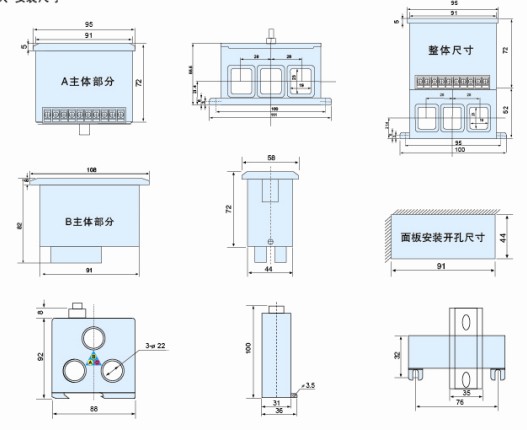

安裝尺寸

電流互感器

保護裝置在規格電流小于200A及200A時不需另配電流互感器（一次穿線），當規格電流大于200A時需要另配3個標準變比電流互感器，標準電流互感器的二側出線端分別穿過保護裝置相應的電流互感器孔（二次穿線）。

注：電機低于0.3KW，電流小于1A時主回路穿過保護裝置需繞匝，保證空載電流大于1A。
