XLJS線路雷電接閃器
XLJS/500、XLJS/330、XLJS/220、XLJS/110、XLJS/35
一、產品簡介

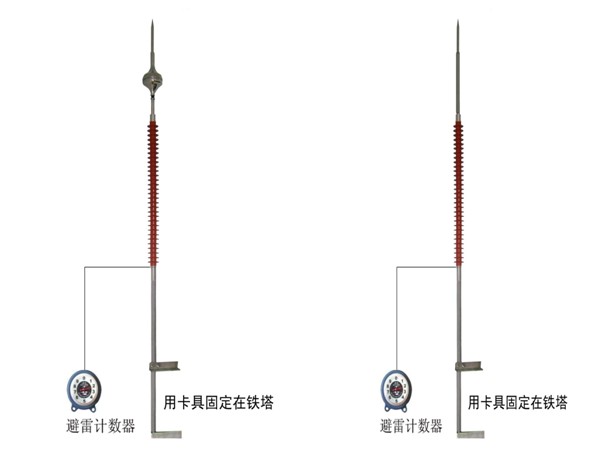

XLJS線路雷電接閃器，由接閃針尖、線路型阻流器（波阻體）、緊固支架、接地銅線、雷擊計數系統（可選）、緊固螺栓組成。用于桿塔的雷電防護，架設于桿塔，與輸電線路完全隔離，不會對輸電線路的正常運行產生任何影響。與氧化鋅避雷器相比，不會因防雷設備失效而形成電流泄放通道，影響輸電線路正常工作。
產品從結構和防護模式上進行技術創新，從電磁波傳輸?shù)慕嵌?，調整系統參數，有效降低線路絕緣子承受的雷電沖擊電壓，通過濾波裝置，對雷電流瞬間產生的高壓峰值起到削減效果。經測試，削減雷電波峰幅度可達到30％，有效降低了雷電流直接作用于桿塔構架的雷電壓幅值，提高了桿塔乃至整條線路的耐雷水平，對線路的雷擊閃烙跳閘現象起到了非常有效的控制作用，試驗效果驗證顯著。
二、技術優勢
◆ 很好的解決輸電線路雷電引起的反擊、繞擊情況的發生，有效降低線路雷擊跳閘率，提高線路的輸電可靠性，真正實現對雷電波波形的處理，技術上具有針對性、實效性、創新性。
◆ 雷電通流容量大，抗雷電沖擊能力強。
◆ 雷擊計數系統（可選），能收集雷電數據。
◆ 安裝方便，測，日常免維護，不增加巡線工作量。
三、產品規格表
| 型號 | XLJS/500 | XLJS/330 | XLJS/220 | XLJS/110 | XLJS/35 |
| 線路電壓（kV） | ≥500kV | 330kV | 220kV | 66～110kV | 10～35kV |
| 長度 | 1900 | 1700 | 1500 | 1300 | 1100 |
| 耐壓水平LIW（kV） | ≥850 | ≥750 | ≥650 | ≥550 | ≥450 |
| 雷電流幅值I（kA） | ≤1000 | ≤850 | ≤750 | ≤650 | ≤350 |
| 海拔高度H（m） | ≤4000 | ≤4000 | ≤4000 | ≤4000 | ≤3000 |
| 重量 | 18 | 14 | 11 | 9 | 7 |
| 直徑 | 75 | ||||
| 抗風強度（m/s） | ≤35 | ||||
| 環境溫度 | －40℃～＋60℃ | ||||
| 材質 | 鍍鋅鋼、硅橡膠 | ||||
| 品牌 | 歐樂 | ||||
