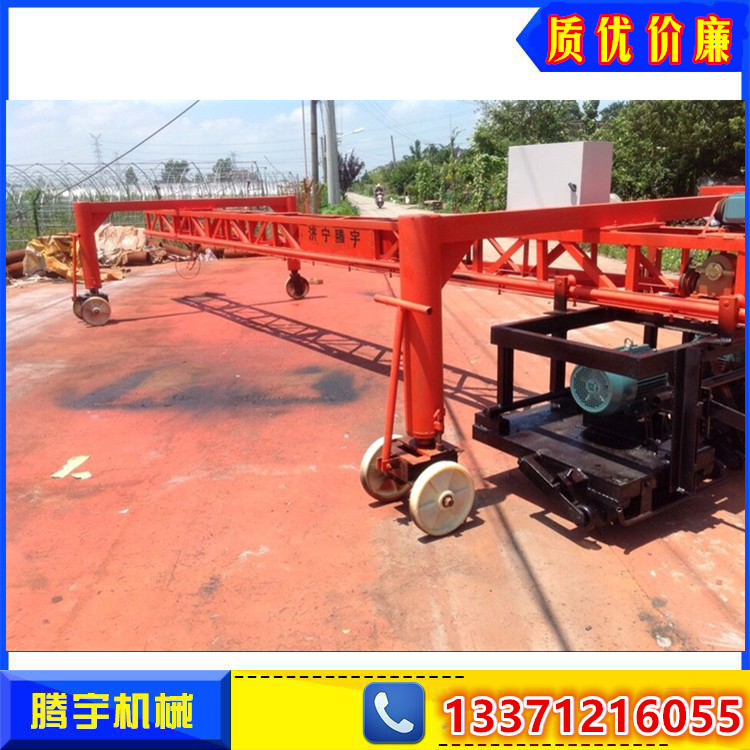

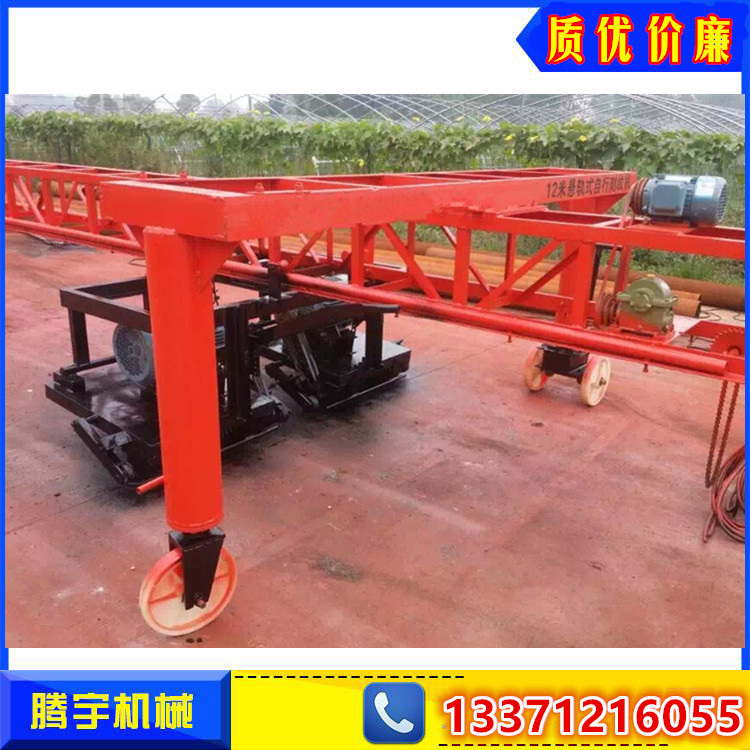

桁架刻紋機

一、單幅桁架刻紋機參數：

型號TY-70MM

電機功率：11KW（根據桁架長度電機變大）

行走電機：0.75KW

刻紋寬度：700MM

刻紋深度：3-5mm（可調）

間距：2.8-3cm

工作效率：1-1.5千平方/8小時

數量：24片

材質：金鋼石

壽命：1-1.5萬坪左右

二、半自動桁架雙副刻紋機參數：

型號：TY-1.2M

電機功率：11KW*2（根據桁架長度電機變大）

電壓：380V（可配發電機40-50千瓦）

行走電機：0.75KW*2（銅芯電機）

間距：2.8-3cm

刻紋深3-8mm（可調）

夾板間距：15公分（可根據客戶要求定做）

數量：18*2（可根據客戶要求定做）

直徑：150mm

厚度：3.2mm

使用壽命：1-1.5萬坪左右

工作效率：2-3千平方/8小時

刻紋寬度：1.2米（可根據客戶要求定做）

整機結構：三角鐵鋼架結構

備注：（半自動（全自動）桁架刻紋機需提前，因工期需要3-9天工作日，務必請?zhí)崆斑x購，避免耽誤您的工期。謝謝！）

三、全自動桁架雙副刻紋機參數：

型號：TY-1.2M

電機功率：11KW*2（根據桁架長度電機變大）

電壓：380V（可配發電機40-50千瓦）

行走電機：0.75KW*2（銅芯電機）

全自動刻紋片行走電機：0.55KW

間距：2.8-3cm

刻紋深3-5mm（可調）

夾板間距：15公分（可根據客戶要求定做）

數量：18*2（可根據客戶要求定做）

直徑：150mm

厚度：3.2mm

使用壽命：1-1.5萬坪左右

工作效率：2-3千平方/8小時

刻紋寬度：1.2米（可根據客戶要求定做）

整機結構：三角鐵鋼架結構

備注：（半自動（全自動）桁架刻紋機需提前，因工期需要3-9天工作日，務必請?zhí)崆斑x購，避免耽誤您的工期。謝謝！）

一、懸軌式刻紋機用途說明：

懸軌式路面刻紋機是一種用于新、舊混凝土路面刻制防滑紋的新型機械，當混凝土強度達到一定強度時，即可使用本機刻制防滑紋。

二、懸軌刻紋機介紹：

本機通過主動力源帶動刀排高速旋轉，利用兩組刀排切割路面以達到刻紋的目的。刀排上可以配置不同數量和規格的以達到不同用戶的使用要求。不工作時通過抬刀杠桿使脫離地面。本機軌道的直線度可調，刻紋的直線度可以得到保證，同時使用本機路面橫向刻紋一次性完成無需調頭操作，無需另設托架。本機專門設計了仿形支撐輪刻紋深度基本不受路面平整度的影響，整齊美觀。本機使用兩組刀排同時工作，施工效率明顯提高。使用本機，機械化操作，減少了人為因素的影響，保證刻紋質量。

三、結構及工作原理：

本機由桁架、工作小車、刻紋裝置、牽引、行走、供水、電器控制等部分組成，如結構示意圖所示。桁架上設有空間位置可以調整的導軌（18），調整螺栓（28）（29）可使左右導軌相互平行且與地面平行，工作小車（22）通過懸掛輪（9）懸掛在導軌上，保證刻紋的直線度、深度。

在工作小車上并排安裝兩套刻紋裝置，每套刻紋裝置上配置一組刻紋刀排（31），刀排兩端分別裝有刻紋深度仿形支撐輪（35），能地調整刻紋的深度，在平整度不理想的路面上，同樣能制作出美觀的防滑紋。工作小車通過鋼絲繩（12），驅動輪組（1）、減速器（3）、變速帶輪（4）、電機（5）等組成的牽引機構驅動，設有三檔速度，適用于選用不同質量的，在不同強度的混凝土上刻制不同深度的防滑紋。

機腿（17）裝有萬向行走輪，可使整機移動很方便。冷卻水可由增壓泵供給，冷卻效率高，減少消耗，并可沖洗路面刻紋產生的灰漿。

四、安裝

當要求刻紋寬度較大，桁架較長，為運輸方便，機器以部件形式拆分，各部件安裝相對位置如結構示意圖1.2所示，安裝過程中應注意以下事項：

1、當兩節桁架（16）連接處用螺栓固定，安裝后整個桁架應基本在一直線上，如有彎曲，連接處應增加墊圈調整。

2、桁架連接好后，先安裝機腿，再安裝工作小車，工作小車從改向輪（21）的一端推入，先推進底板有擺軸的一端。

3、牽引鋼絲繩在經過主動繩輪時應多纏繞一周，通過張緊裝置盡量拉緊，以增大摩擦力，保證工作速度。

4、兩導軌中心距為480mm，因直線度原因調整時，兩邊應同時進行，使中心距保持不變。

5、增壓水泵選用潛水泵，使用時放置在水容器內，水容器可放置在桁架上。

五、操作說明：

1、機器安裝好后，移到要刻紋的路面上，下壓抬刀杠桿（14）使脫離地面，插入定位銷。

2、向減速機、軸承油杯（24）和各潤滑點加注機油或黃油，將潛水泵放在裝滿水的容器里。

3、按接線圖聯接行程開關，接通電源并進行試運轉，旋轉方向向下沿朝向工作臺板（10）為宜，可減少飛漿。

4、沿工作小車行走方向劃一直線，調整機器使某一對準直線上方，啟動小車行走，檢查行車軌跡的線形，必要時調整導軌位置直至滿足要求。

5、根據路面刻紋寬度，調整鋼絲繩上的定位器（15）位置，確定刻紋工作范圍。

6、根據刻紋深度調整仿形支撐輪的高度，確定刻紋深度；

7、啟動主電機（30）和冷卻水泵，放下工作臺板，進行切割。待工作小車停止前進，下壓抬刀杠桿，抬起組，將機器縱向移動到一定位置，調整設在機器兩端的定位吊針，與刻制好的組的最后一條防滑輪對齊并固定好。

重復上述工作過程， 即可刻出均勻一致美觀的防滑紋。

8、嚴重磨損時，卸下組外側軸承即可更換。

六、注意事項：

1、保持減速機內油量，每使用一個月后，應全部更換一次；

2、經常檢查冷卻水管（7）的噴水孔，如有堵塞，及時卸下兩端的螺栓進行清理。

3、經常檢查磨損情況，及時調整仿形支撐輪的高度，保證刻紋深度，調整時應兩邊同時進行，保證刻紋深淺均勻。

4、更換時應成組更換，不得新舊混用。

5、經常調整油杯，使軸承內充滿潤滑脂。

6、發現刻紋深度小于限定的深度，應調整行走電機與減速機的皮帶位置，改變小車行走速度。

7、導軌上及懸掛輪表面應保持清潔，不得涂抹油脂。

8、根據現場供電情況，刻紋電機可采用分步啟動方式，即待一臺運轉平穩后再啟動另一臺電機運轉，降低啟動電流。
