煤礦鉆機_ZDY1250S型全液壓鉆機小型旋挖鉆機

煤礦鉆機_ZDY1250S型全液壓鉆機


【結構特點】


ZDY1250S型煤礦用坑道鉆機主要用于瓦斯抽放孔、水文勘探及其它工程用孔的鉆進施工。本系統采用全液壓傳動，同軸式雙泵驅動，傳動平穩，速度調節簡便，并可組態多種聯動方式，工藝適應性強，操縱簡單。機械結構設計合理緊湊，動作可靠，且分解、連接、移動方便。鉆機采用分組式布置，全機由三大部分組成：主機、泵站和操作臺。各部分之間膠管連接，可靈活布置三者的相對位置、解體性好、便于搬遷運輸，在運輸條件較差的地區，主機可以進一步解體。本鉆機需和鉆桿、鉆機配件配套使用。


【應用領域】


礦山/建筑/地質/水電/鐵路/媒礦

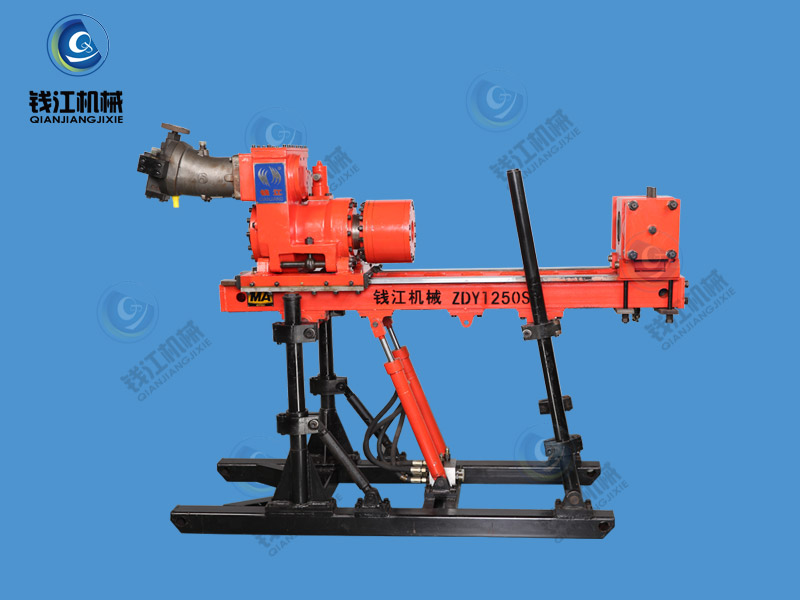

【鉆機主機】


主機由夾持器、進給裝置、液壓卡盤、動力頭組成。夾持器位于鉆機前部，當鉆機鉆進作業時夾持器松開，而當需要放入鉆桿或者拔起鉆桿時，根據聯動情況會自動夾緊或放松。鉆孔作業時的進給力和起拔力由進給裝置來實現。動力頭是實現回轉的部件，主要由液壓卡盤，齒輪箱和液壓變量馬達組成。動力頭借助進給油缸沿著機身導軌的往復運動，實現鉆具的進給和起拔。液壓卡盤采用液壓夾緊，彈簧松開的常開式結構，具有自動對中、安全可靠、卡緊力大等特點，機架用于安裝進給裝置和固定鉆機。


【鉆機泵站】






泵站是鉆機的的動力源。泵站由隔爆電機、Ⅰ泵、Ⅱ、Ⅲ泵、油箱、冷卻器、濾油器、底座、履帶等組成。Ⅰ泵和Ⅱ、Ⅲ泵同軸相連，電機通過聯軸器帶動主副油泵工作。油箱是容納液壓油的容器，它置于油泵的上方。在油箱上設有多種保護裝置。

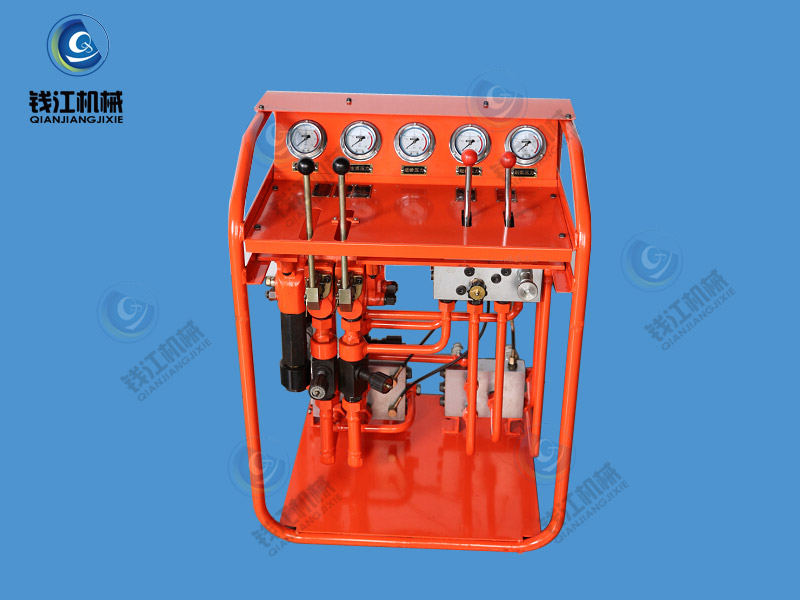

【鉆機操作臺】






操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。






尺寸及重量


主機（長×寬×高）mm：750×700×1460


泵站（長×寬×高）mm：1350×700×1090


操縱臺（長×寬×高）mm：630×530×825


整機重量（KG）：1500


適用鉆孔深度（M)350/100






回轉裝置


動力頭轉矩（N.m）：1250


額定轉速（r/min)：80


油馬達型號：A6V80MA


油馬達排量(ml/r)：23-80


鉆桿直徑：Φ50、Φ63.5


主軸通孔直徑：Φ75






進給裝置


主軸傾角：0-90°


進給力（KN）：36


進給速度（M/S)：0-0.38


起拔力（KN）：52


起拔速度（M/S)：0-0.27


進給/起拔行程：600






泵站


電動機型號：YBK2-180L-4


額定功率（KW）：22


額定電壓（V）：380V/660V、660V/1140V


額定轉速（r/mim)：1480


主油泵型號：A10V045（40ML/R）


額定壓力（MPa）：22


主油泵排量（ML/R）：40


主油泵流量(ML/min）：66


副油泵型號：10SCY14-1B


副油泵排量（ML/R）：0-10


副油泵流量(ML/min）：0-13


液壓系統額定壓力（MPa)：主油泵：22；副油泵：22


油箱有效容積（L）：90
