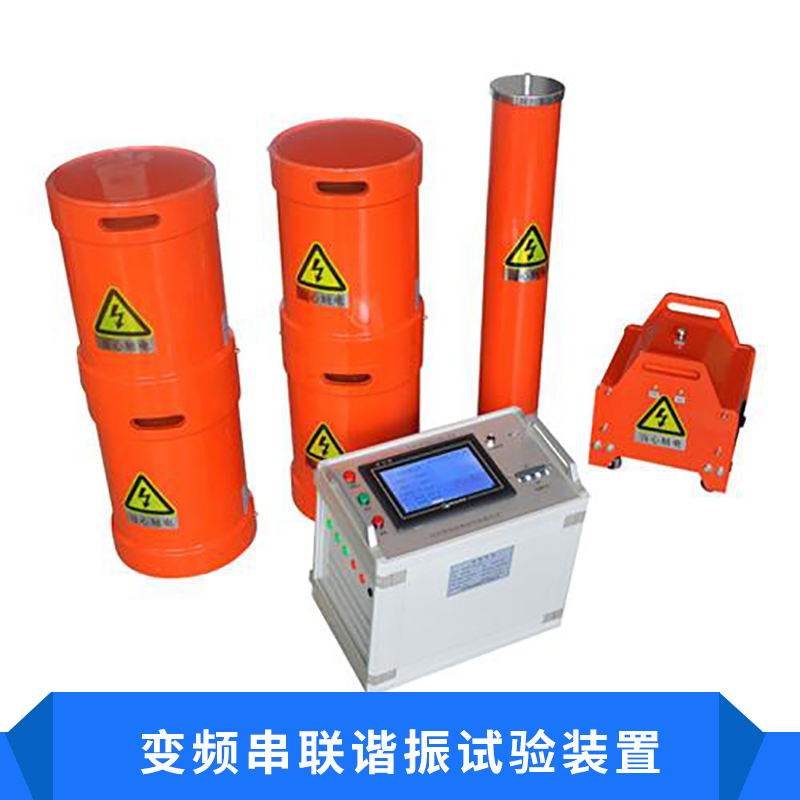

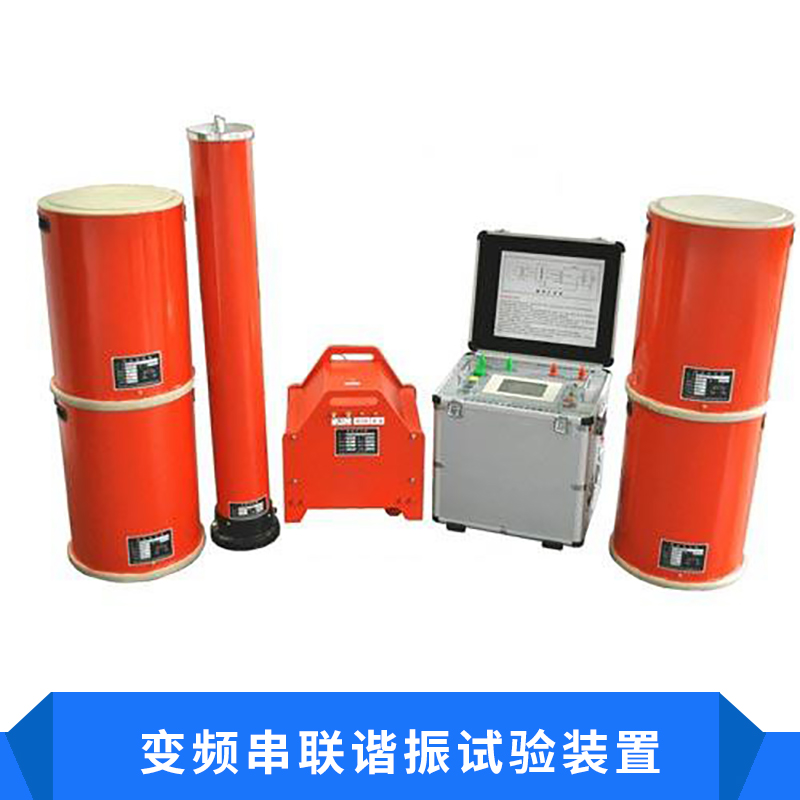

HN5000變頻串聯諧振試驗裝置 發電機工頻耐壓/電纜變頻諧振裝置

HN5000變頻串聯諧振試驗裝置發電機工頻耐壓/電纜變頻諧振裝置

HN5000變頻串聯諧振
功能簡介：
變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
功能特點：
1.操作簡單，體積小，重量輕，非常方便現場使用及搬運（體積與重量約為傳統試驗變  壓器的1/10～1/30； 　
2.對現場電源要求低； 　　
3.試驗等效性好； 　　
4.特有低諧波技術，武高所實測諧波含量低于0.3%，遠低于不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷； 　　
5.通過機構--武漢高壓研究所嚴格的型式試驗鑒定，確保人員及設備安全； 在東北電科院組織的2008年全國設備大比武中； 　　
6.符合要求有監測峰值功能，可實時監測高壓試驗波形； 　　
7.一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用； 　　
8.自帶微型打印機，隨時打印保存試驗數據；
技術參數：
1、諧振電壓波型：正弦波，波形畸變率＜1.0%
2、輸出頻率：30～300Hz
3、工作制：滿功率輸出下，連續工作時間60min
4、品質因素：30～90
5、輸入工作電源：單相380/220V±10%，工頻50Hz±5%
6、 環境溫度：－10℃～+50℃
7、相對濕度：＜95%，無凝.路狀況
8、適用范圍：
1）電纜變頻諧振裝置；
2）發電機工頻耐壓試驗裝置；
3）變電站電氣設備交流耐壓試驗裝置；
4）CVT檢驗用諧振升壓裝置。
