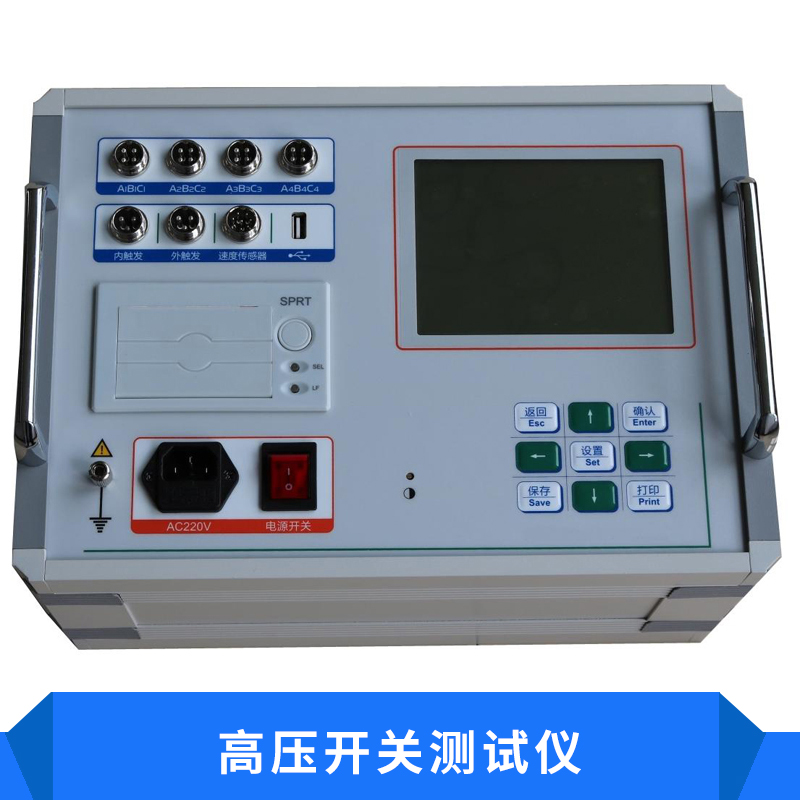

HN11C高壓開關測試儀
功能簡介：
高壓開關動特性測試儀是我公司為適應現場測試高壓開關動作特性的需要，開發研制的儀器。它以單片機為核心進行采樣，處理和輸出，儀器主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、.開關的動特性測試。
功能特點：
測試指標：可測試各種國產（進口）真空、.、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。合、分閘時間、同期、彈跳時間、次數、自動重合閘、行程、速度、電流、動作電壓等各項數據、波形。
抗擾通道：可抵御550KV變電所現場靜電干擾！
位移通道：1路位移信號采集，適配耐用的精密電阻線性位移、角位移傳感器。亦可適配用戶傳統自配的滑線電阻傳感器。
精細測試：嚴格按照中華人民共和國電力行業標準高電壓測試設備通用技術條件之第3部分：高壓開關綜合
測試儀DL/T846.3—2004要求研制。100kHz高速采樣，測試時長高達9.9s。
操作電源：內置隔離型電位器手調直流電源，帶短路保護功能，可設置電壓，指令各項分、合、重合閘操
作及動作電壓試驗。
同步觸發：可響應電壓、電流、傳感器、斷口變化多種同步觸發方式。
操作界面：5.7″黑白液晶屏，菜單式操作，并在面板上增加了快捷設置按鍵。
速度定義：提供了常用的開關速度定義庫和可編輯速度定義庫兩種模式可供用戶自行選擇。
錄波功能：12路普通金屬觸頭通斷、線圈電流；行程、時間波形。
波形打?。簝?nèi)置58mm高速熱敏打印機，頂置面板安裝，數據表單、波形圖打印清晰。
數據通訊：可采用RS232或USB通訊，PC管理軟件實現數據、波形圖可上傳、測試。
SD卡存儲：大容量SD卡快速存儲、打開記錄，滿足100條測試數據及波形記錄。
U盤存儲：可將數據及波形文件快速存儲到U盤，直接用上位機軟件打開。
在線幫助：儀器內置豐富的接線、安裝、測試操作幫助。無說明書就能簡單使用。
技術指標：
測試通道：時間斷口：金屬觸頭12路25V，限流50mA
位移傳感器：1路
時間測試：范圍：0～9.999s
誤差：±0.l%讀數±2個字
分辨率：0.1ms（高精版0.01ms）
行程測試：范圍：0～1000mm
準確度：±1%讀數±1個字
分辨率：0.1mm
速度特性:范圍：0.01～20.00m/s
準確度：±1%讀數±1個字
分辨率：0.01m/s
圖形顯示：每路0.1ms（高精版 0.01ms）的數值
直流電源：調整范圍：15～260V
0大瞬時電流：20A
準確度:±1%讀數±1個字
負載變化率：≤1%
同步觸發：電壓：15～260V
電流:0.1-20A
傳感器:位移變化
斷口：信號跳變
結構形式：型式：頂開便攜式
外形尺寸及質量：
鐵主機箱：380×262×150mm，重量7kg
ABS機箱：415×319×168 mm，重量6.7kg
使用環境：環境溫度：-10℃～50℃
相對濕度：≤80% RH
工作電源：電壓：AC 220V±10%
頻率：50Hz±10%
安全性能：絕緣電阻：＞2MΩ
漏電流：＜3.5mA
介電強度：AC 1500V 50Hz，1min（電源進線對機殼）
