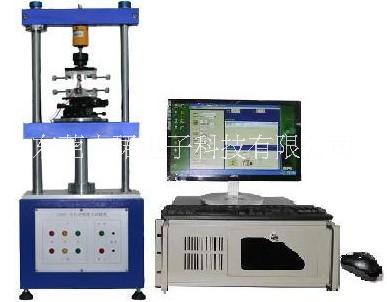

插拔力試驗機

產品簡介：

本機器適用于各種連接器之插入力及拔出力測試 , 搭配設計之自動求心裝置 , 將可得到完全準確之插拔力試驗 , 利用 WINDOWS, 視窗中文畫面設定 , 操作簡單方便 , 且所有資料皆可儲存 ( 試驗條件、位移曲線圖、壽命曲線圖、檢查報表……等等 )

機器規格：

測定荷重 50kg

最小分解能 0.01kg 或1g

測定高度 150mm

測定速度范圍 0～600mm/min

X ． Y 軸移動范圍 0~75mm

傳動機構 ：滾珠絲桿

外觀尺寸 ：420*280*960mm

重量 ：75kg （機臺）

電源： AC 110V 或 220V

主要部件：

傳動機構 ：日本THK滾珠絲桿

馬    達 : 日本伺服馬達

荷 重 元 : 美國傳力高精密傳感器

移動平臺 ：精密X-Y平臺

接近開關 ：臺灣FOTEK NPN型

按    鈕 ：日本和泉 IDEC

夾    具 ：自動求心裝置  單PIN保持力夾具

測試項目：

連接器單孔插拔試驗

連接器整排插拔試驗

連接器插拔壽命試驗

連接器單 PIN 與塑膠保持力試驗

連接器 NORMAL FORCE 測試

一般壓縮，拉伸破壞試驗

可同時與接觸阻抗部件連線

機器特點：

可打印及儲存圖形（插拔位移曲線圖、壽命曲線圖、檢查報表）

測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）

測試條件皆由電腦畫面設定，方便且快速（含插拔行程、速度、暫停時間……等等）

檢驗報表抬頭內容可隨時修改
