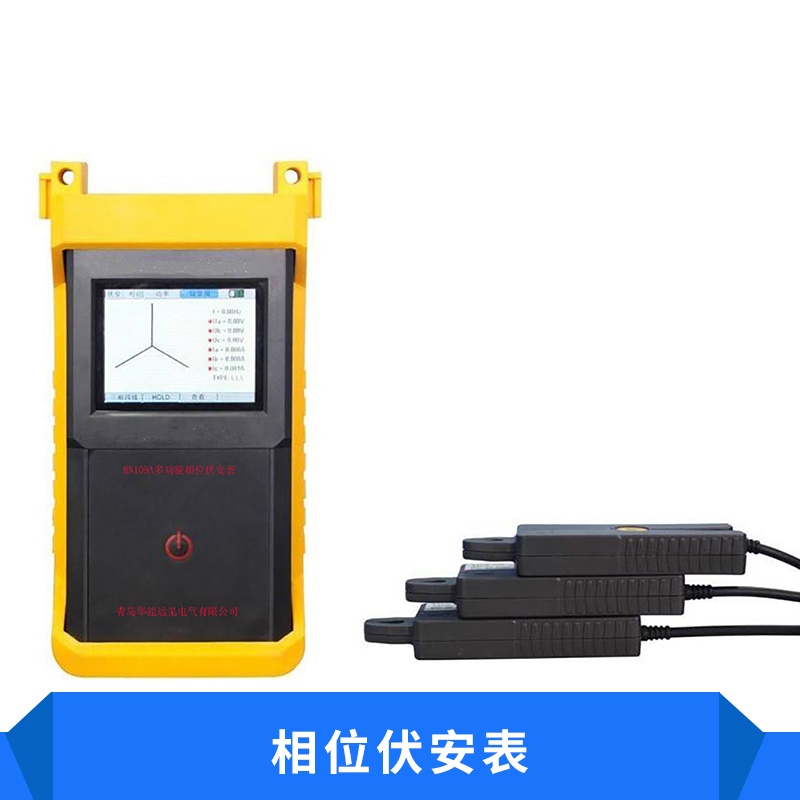

HN109A相位伏安表多功能三相鉗形相位伏安表高質量廠家直銷

HN109A相位伏安表多功能工頻電參數測量裝置三相鉗形相位伏安表

HN109A多功能相位伏安表
三相鉗形相位伏安表應用新微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等）。該三相鉗形相位伏安表可以直接顯示向量圖，尤其適用于各供用電單位檢查電能計費系統及繼電保護系統的接線狀況。
三相鉗形相位伏安表產品特征：
1. 采用3.4寸液晶顯示屏，界面顯示清晰直觀；
2. 測量并顯示三相電壓、電流、相位及六角向量圖；實時測量有功、無功功率、視在功率、頻率及功率因數的分相及總和功率；
3. 小電流1.5mA測量相位,非常適用于新裝用戶投運后無負荷時檢查接狀況；
4. 儀器測量精度高，測量范圍寬；
5. 可通過二次側測量，自動換算成一次側電量參數；
6. 配備500A電流鉗可進行電流互感器測量，顯示角差，比差，判別極性；
7. 自動判別線路負載特性，并判斷三相三線及三相四線共1008種電能表接線錯誤，指出錯誤位置；
8. 測量結果有向量圖、表格等多種顯示方式，同屏顯示多個參數，測量數據一目了然；
9. 雙電源供電：測量端直接供電和高性能鋰電池供電；
10. 鋰電池供電時，儀器可連續工作18-30小時；待機時間≥60小時，充電次數≥500次；
11. 內置存儲器，能保存 200 組測量數據，可查閱已保存的數據組及向量圖；
12. 電源自動節電管理功能，可自動關機或轉入休眠狀態；
13. 內置時鐘芯片，可準確記錄、顯示測量時間；
14. 支持?jǐn)?shù)據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；
15. 實現測試結果的瀏覽、查詢功能，中文菜單與直接按鍵相結合，操作易學、易用；
16. 內設幫助菜單，便于現場使用操作；
17. 人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞；
18. 采用超小型結構設計，手持式，體積小，重量輕。
技術參數：
HN109A三相鉗形相位伏安表是電力系統電能計量和繼電保護部門，可進行二次回路現場檢測具有以下用途：
1、檢測繼電保護二次回路電壓與電流之間相位關系；
2、自動判別線路正反相序；
3、電力線路多參數測量；
4、自動判別電度表接線正確與否；
5、判斷電度表運行快慢，合理收繳電費；
6、感性和容性電路的判別；
7、可配備大電流鉗表做電力線損管理數據采集；
8、檢查變壓器接線組別；
9、電氣設備生產中對電流電壓相位的測量；
10、作為漏電流表使用等；
測量項目 量程范圍 0小分辨率 誤差極限
交流電壓 5V～500V 0.001V ≤±0.5%
交流電流 1.5mA～10A 0.1mA ≤±0.5%
相位測量 0～360° 0.1° 1.5mA-100mA ≤±3.0°
100mA-10A ≤±0.5°
頻率測量 45-65Hz 0.01Hz ±0.01Hz
功率測量 (PF=1.0) 0.1W ≤±0.5%
工作電源： 3800m/7.2V鋰電池供電及PT端子現場借電
外形尺寸及重量 儀器主機200x126x45（mm）    重量：650g
電流鉗表140x40x19 （mm）    重量：160g/把
頻率影響 信號在45Hz~65Hz范圍 <±0.04%
溫度影響 在-10℃～+40℃范圍     <±50ppm
