管廊安全生產事關人民群眾的生命和財產安全，各級一貫高度重視工程建設安全生產問題，并采取一系列措施不斷加強安全生產工作。如何改變目前管廊施工過程安全管理落后的管理模式，實現管理的現代化、信息化成為管理者研究的重要課題。因此，借助以災害預防、事故救助、電子信息化等的管理手段是管廊建設安全管理的必然選擇。

本次管廊定位管理系統采用的是目前市面上最為的定位系統uwb定位系統，也是被看好的一個定位技術可達2cm的一個定位精度。通過我們做的系統給管廊管理帶來現代化的手段，提高巡檢效率，保障工作人員的安全。下面就其定位系統及我們在管廊中提供的一些簡單功能做一個簡單展示。如果有需求可以聯系右上角的路經理、劉經理。

一  Uwb定位系統工作原理

在uw寬帶室內厘米級實時定位系統中，人員或物品上所佩戴的定位標簽利用UWB脈沖信號發射出位置數據，接收機接收、放大UWB信號，經同步分配器校準接收機時鐘，計算出定位標簽信號到達不同接收機的時間差（TDOA），然后定位引擎采用TDOA定位算法對標簽位置進行解算，最終通過有線或無線的方式傳輸?shù)叫畔⑻幚砑翱刂破脚_。

二  Uwb定位系統組成

uw寬帶室內厘米級實時定位系統主要由三部分組成：

(1)   定位；

(2)   定位標簽；

(3)   局域網；

(4)   定位信息處理平臺。

Uwb定位系統的各組成部分功能為：

（1）定位：

定位固定在已知位置，作為位置基準，用于接收標簽發射的UWB信號，并通過網絡傳輸層，將定位信息傳至定位信息平臺；主除具備從節點接收功能外，還向各從發射同步信號，使各個定位獲得統一的時鐘，以便獲得標簽發射的信號到達不同的時間差（TDOA）。

（2）定位標簽：

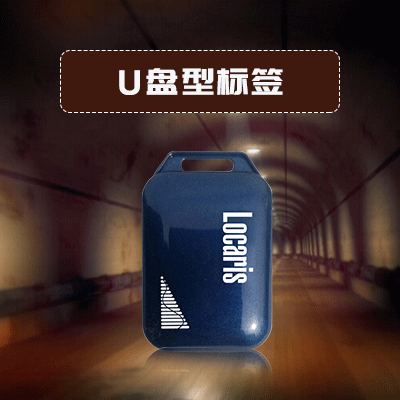

定位標簽配置在需要定位的人員或者設備上，用于向定位發射超寬帶定位信號。

（3）局域網：

用于定位傳感網絡和定位信息處理平臺的聯通，負責將定位獲得的標簽的位置信息傳送給信息處理平臺。

（4）定位信息處理平臺

定位信息處理平臺通過優化的TDOA定位算法，解算出標簽的實時位置及運動軌跡：，通過定位信息處理平臺分析，將定位目標真實地以虛擬動態實時顯示出來，如下圖所示。

圖 定位信息處理平臺定位標簽位置的軌跡顯示

三  Uwb定位系統流程

U-Loc室內厘米實時定位系統的工作流程是：在區域內架設，為需定位的設備、物品以及人員配置定位標簽，定位標簽通過定位將實時定位數據傳回后臺服務中心，后臺服務中心通過優化的高精度定位算法，解算出設備和人員的實時位置信息及運動軌跡，并將位置信息在室內地圖上顯示，實現實時高精度定位，為室內導航路徑規劃、重點區域的巡查提供的參考基準點。

四  Uwb定位系統功能詳解：

4.1       實時人員、車輛定位監測

系統軟件可實時監測移動目標的位置，并在地圖上顯示。同時這些位置數據將存入數據庫，便于數據查詢、運行軌跡回放等功能。

圖1.      人員、車輛定位顯示

4.2        歷史軌跡回放

為了工廠里突發事件無法查證的情況發生，可以通過軟進行選擇所需軌跡回放的人員和車輛，進行可視化回放和追溯。 管理人員可以選擇任意目標的任意時間段進行回放。

圖2.     歷史軌跡回放

4.3       人員信息查看

管理人員可以查看相關區域的所有人員，并且可以快速搜索定位到相關人員位置！

圖3.     標簽在線信息查詢

4.4       本地地圖加載

本系統支持本地坐標系統。在實際操作中，首先準備好地圖文件，然后在系統設置中選取該地圖文件，并保存。以后進入時將自動加載該地圖文件。

圖4.     地圖加載

4.5       查看日志

點擊日志按鈕，可以查看最近登陸或退出的時間和用戶名，還可以查詢時間段內的登錄和退出信息，或者查詢登錄名的所有登陸和退出信息，可以有效預防不法時間發生。日志窗口如下所示：

圖5.     日志查看

4.6       圖元管理

點擊圖元管理-標簽可以根據車輛和人員的類型不同設置位圖上標簽顯示的風格，可以直觀的反應到后臺的監控系統上，方便管理人員迅速找到相關車輛和人員。風格具體包括顏色和大小，如圖所示：

圖6.    圖元標簽設置

點擊圖元管理-網格，可以設置網格的風格，包括網格的背景顏色和網格線的顏色，如圖所示：

圖7.     圖元網格設置

4.7       用戶及權限管理

本系統可根據管理人員級別的監管權限的不同，分配不同的權限。 一旦創建用戶后，即可給該用戶分配不同的管理權限。

圖8.     用戶權限管理

4.8       目標屬性自定義

當定位標簽分配給相應的人員和車輛后。通常客戶有自己的車輛或人員ID的命名規則，此時需要將定位標簽的ID和客戶分配的資產或人員ID進行匹配管理。例如將ID為0001A200的定位標簽分配給編號為000101的移動目標，此時需要輸入目標的姓名車輛信息等。如下圖所示

圖9.     屬性定義

4.9       報警功能

在實時定位系統的應用中，用戶可能需要根據實際業務需要設置一些報警觸發條件，以便在時間獲取報警信息。 一旦用戶配置和設定了相應的報警參數后，系統將自動進行報警.

圖10.    電子圍欄

根據使用條件，報警可基本分為以下幾類：

1)電子圍欄報警

a.進入報警b.離開報警c.未授權報警

2)分離報警

3)參數報警

a.停留時間報警b.超速報警c.其它

電子圍欄報警

電子圍欄報于對某設定區域的報警。例如當車輛進入該區域或離開該區域可以觸發報警，進入與離開報警可以針對所有移動目標，只要觸發報警條件即可報警。 也可以當用戶需要限定只有具有權限的人員和車輛才可訪問該區域時，可使用未授權報警。設定該報警后，只有具有設定權限的人員才可進入該區域，否則將觸發報警等等?？梢愿鶕?jù)客戶需求選擇不同的報警方式。

4.10    視頻聯動

本系統可以結合視頻監控系統進行視頻聯動，如果有車輛人員闖入禁入?yún)^(qū)域則會報警提示同時調動視頻攝像頭對目標進行追蹤定位。如下圖所示：

4.11         智慧統籌

二次開發：提供標準接口，并與二次開發，作為關鍵的基礎數據之一，具有極大的開發價值。
