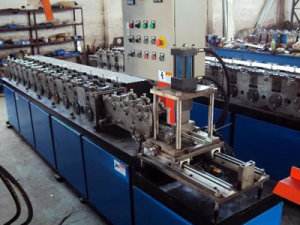

太陽能光伏支架成型設備、生產設備簡介
常用型材尺寸:41X21/41X41/41X52/41X62等
設備技術要求
2.1設備技術條件：
2.1.1設備占地面積： 25×3.5×5（長×寬×高）米。
2.1.2設備進料方向：待定。
2.1.3電壓參數380，50Hz，3相。
2.1.4氣源：流量為0.5m3/分鐘;壓力為0.6MPa。
2.1.5液壓油：46#液壓油。
2.1.6齒輪油：18#雙曲線齒輪油。
2.2設備主要技術參數
2.2.1 軋制帶鋼寬度：≤200 mm
2.2.2 軋制帶鋼厚度：2.0~2.5 mm
2.2.3 軋制帶鋼材質：低碳鋼等
生產速度1-15米每分鐘


光伏支架沖孔生產線
一,設備主要組成部分
1. 數控自動進給線
本部件為6.5米自動控制移位進給設備,可以自動夾持0-6000mm長的工件按照加工程序自動實現等距,不等距精準進給,并有導軌導向,精密齒條傳動,伺服電機驅動。送料機臺面配有可調中心高度的圓柱滾輪,有效減輕工件在傳送過程中的傳送阻力和工件表面不被劃傷。
2. 沖床沖孔
使用楊力80T沖床（J23-80T/63T），滿足單面孔型,速度快,加工質量高。
3. CNC控制系統
CNC控制系統是該設備的控制主機。由控制柜,配電盤,開關按鈕,操作面板組成。根據加工圖紙編寫數控程序,并可現場錄入或U盤錄入。設備可按照錄入程序的指令自動加工工件,孔與孔之間的距離可任意設置。
5. 設備參數
工作電壓：交流380V
設備功率:約11KW
設備效率：0-12米/分鐘
模具：根據不同型材打孔要求定制不同規格模具。
6. 設備工作流程描述
將單支工件放入進給主機工作臺→自動夾緊→自動上料到設定位置→按既定數控程序等距,不等距精準進給→自動壓緊→按既定的數控程序沖孔→循環往復N次完成一支工件加工要求→下料→重復下支工件。
