BST 控制器ekr1500

公司簡介

德國BST國際有限公司創立于1978年，總部位于德北的比勒菲爾德市郊，距離德國的展會之都漢諾威很近。

德國BST國際有限公司的主要產品包括物料自動糾偏系統、物料運行監測系統及印刷質量監測系統等。產品的應用范圍遍及輪胎制造、印刷、包裝、無紡布生產、卷煙生產工藝及板扎制造等行業。

德國BST國際有限公司已經從簡單的設備配套供應商發展成為一家能夠?yàn)橛脩籼峁┫到y(tǒng)解決方案的合作伙伴。尤其是在輪胎制造行業，BST在技術和實際應用方面的豐富經驗，使得它可以提供從擠出生產線、內襯辰生產線、壓延生產線、裁斷機直到成型機等一系列的成熟配套的糾偏和測寬解決方案。



無缺的物料糾偏

糾偏系統 基本原理：

傳感器實時檢測并記錄下物料當前的實際位置，并把相應信息發送給控制器。

控制器將物料的實際位置和設定位置的值進行比較，如有差異，控制器會發送一個相應的糾正信號給驅動器。

驅動器驅動執行裝置（各種類型的糾偏支架）來糾正物料的位置。

注:BST糾偏系統 基本原理圖一

，糾偏 控制器

A ekr Pro系列

① ekrPro Com60 ——簡要說明

功能最強大，可以連接所有BST產品（包括BST液壓系統）全菜單式操作，

允許不同的登錄用戶又不同的權限內置常用標準系統，方便快速設置參數。

±10V電壓模擬量輸入，如整機實時速度信號輸入等。

±10V電壓模擬量輸出，可直接控制液壓比例閥。

可選配通訊模塊直接與客戶PLC進行通訊，方便定制特殊需求，支持遠程手動/自動/回中切換，具有面板鎖定、推動器鎖定功能,可輸出OK信號和其他報警信號，用于特殊需求支持手動狀態位置控制功能，避免推動器垂直安裝時推桿下滑現象。



選配通訊模塊直接與客戶PLC進行通訊

應用于：

成型機帶束層糾偏部位，存儲于客戶PLC的帶束層糾偏程序由客戶自行設計，BST軟件工程師提供支持；支持客戶特殊通訊需求，如測寬、報警輸出、控制器狀態輸出和替代手動操作控制器面板等。

注:BST糾偏系統 通訊原理圖二







② ekrPro Com60  糾偏控制器 連接產品圖  三

③ ekrPro Com50  糾偏控制器 連接產品圖  四



B ekr 系列

ek Plus ——緊湊、簡單、直觀

ek Plus 是的經濟控制器，具備以下優點：

可視化操作，只需兩步設置即可正常工作，動畫指導操作流程

液晶面板實時顯示傳感器遮擋狀態和推動器位置，

人性化系統故障報警信號，方便故障排除

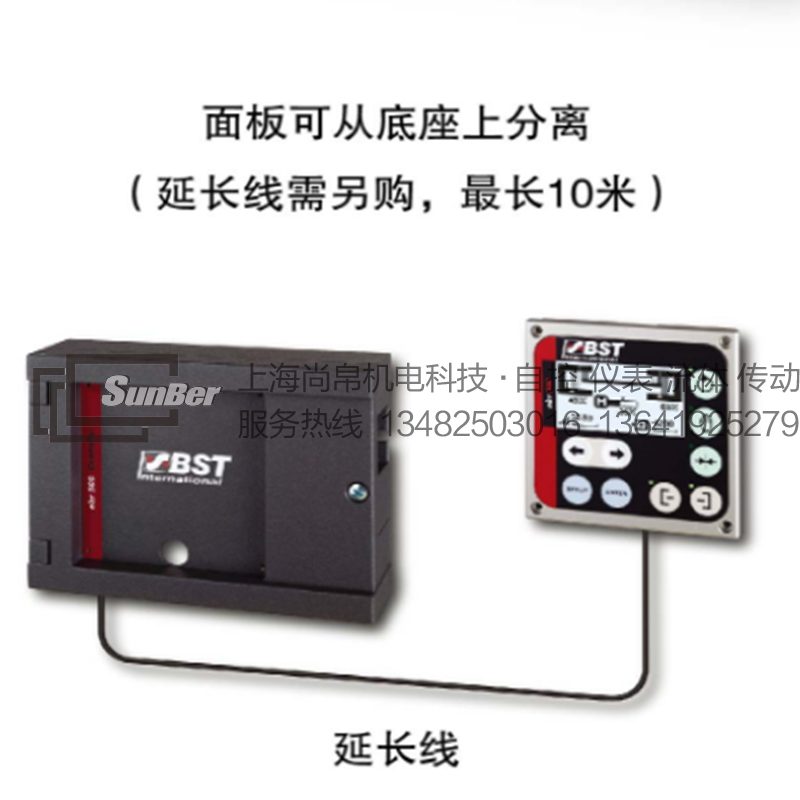

前面板分體式設計，設定調試完畢后，面板可以移除，防止誤操作

支持遠程手動/自動/回中切換，具有面板鎖定、推動器鎖定功能

可輸出OK信號，用于特殊需求

ekr1000 ekr1500

BST ekr1000 ekr1500

物料導向系統

EKR1500PDP

系統是微處理器控制的物料導向系統。本導向系統可用于：

 ·物料邊緣導向（左或右）

·中線導向

 本系統包括一個Profibus DP模塊用于同現場外圍設備的即時通訊。

本系統帶有PLC調制輸入口的放大器和帶NO和NC觸點的“OK-繼電器”。

操作元件

·在放大器中包括了所有必需的操作元件。

可選項：

-由外部信號，傳感器和按鍵作遙控控制

注意！外部按鍵將聯鎖鎖閉放大器中的相反功能鍵-如果想要關閉系統（例如：萬一機器停止工作），

可以通過外部觸點或PLC信號來完成。

·所有的部件是通過獨立的接線間隔來連接的。

優點：可以迅速方便地接入終端部件。

·由兩個指示燈串來指示物料邊緣的位置

優點：  -在傳感器測量范圍里易于控制物料邊緣。

-易于調整物料或邊緣傳感器想要的位置

-物料增加寬度變化可通過輸入可接受的數值實現

EKR1500

·電源電壓: 115V/230V   +10% / -20%   50-60Hz

·額定功率: 80VA   ·保險裝置: 115V   1A T, 230V   0,5A T

·輸出端: 放大器 (種類可變，參見“符合應用功能的跨接布置”5.0章 5.1 點)

± 24V, max. 1A

或 ± 24V, max. 0,33A

 或  ± 300mA 電流來自電源，短路穩定,

帶有多種可變振幅

提供給各個附件  ± 12V (至少 ± 11,4V), 每(次) max. 50mA :

+ 24V 不穩定, max. 0,4A    狀態報警 (系統 ‘OK’)  無電勢切換開關, max. 230V, 1A   ·

輸入端:

遙控輸入端（含義見“真值表”第七節）

鎖閉 (控制器聯鎖):可通過外部開關或PLC

限位開關輸出端 (非強制分開!)

Ri = 4,7 kOhm 主動 (1) > 8V 被動 (0) < 4V tlow > 30ms  Uin Max 符合 IEC 1,2kV/50?s

模擬輸入端: （參見第5章5.1點和連接計劃）

2x 0...+ 5V 或 0...+ 10V, 單獨的 種類可變

2x ± 9,75V 或 0...+ 9,75V,單獨的 種類可變

2x ± 11,75V  1x NAMUR(測量和自動調節技術標準委員會)匹配輸出端 ± 11,75V

電動機伺服驅動器的輸出轉速計

·接口: 串聯BST 模塊數據總線接口 RS485

·防護類型: IP54

·環境條件  溫度: 0 至45°C  空氣濕度: 0 – 90%,,  無(水汽)凝結

尺寸: 寬 = 263 mm   高 = 115 mm   深 = 214 mm （ 不帶用螺絲擰入的接頭）

·重量: 約 3kg



第二，數字傳感器

CCD Pro數字傳感器

CCD Pro通過獲取光對比度，可以實現物料的非接觸式掃描

特性：檢測范圍寬，無需因物料寬度變化調整傳感器的位置；

單個傳感器最多可以同時檢測四條物料；

借助圖形界面顯示屏，可實時顯示重要的參數，如波形、通訊狀態等;

全菜單式操作，方便快速設置和調整傳感器的位置；

具有燈盒表面灰塵和一鍵恢復出廠設置功能；

選配可拆卸濾光防護鏡，保護鏡頭的同時方便清潔；

可連入BST內部CAN總線。



CCD Pro安裝

M=（ABmax+2XJ）X1.1

ABmax=物料寬度；

ABmin=最小物料寬度;

J=來料偏差；

D=傳感器安裝高度；

M=傳感器檢測范圍



傳感器安裝高度D 和 檢測范圍M

關系推算

根據傳感器的安裝高度推算傳感器檢測范圍

M=0.6975XD-61.75mm(f=50)

M=1.2655XD-51.76mm(f=28)



根據傳感器的檢測范圍推算傳感器所需的安裝高度

D=（M+61.75）/0.6975mm(f=50)

D=（M+51.76）/1.2655mm(f=28)



CCD Pro技術參數

a型號  CCD Pro 5000/50

鏡頭  f=50mm

像素 5000

防護 IP54

工作溫度 0-45°C

空氣濕度 5%---90% ，無凝結

可以連接的控制器 ekrPro Com50 ekrPro Com60

適合場合 測寬，窄幅物料糾偏，寬幅物料糾偏，

安裝空間受限的糾偏和測寬場合

寬幅物料建議用雙CCD傳感器系統



b型號  CCD Pro 30000/50

鏡頭  f=50mm

像素 30000

防護 IP54

工作溫度 0-45°C

空氣濕度 5%---90% ，無凝結

可以連接的控制器 ekrPro Com50 ekrPro Com60

適合場合 測寬，窄幅物料糾偏，寬幅物料糾偏，

安裝空間受限的糾偏和測寬場合

寬幅物料建議用雙CCD傳感器系統



c型號  CCD Pro 5000/28

鏡頭  f=28mm

像素 30000

防護 IP54

工作溫度 0-45°C

空氣濕度 5%---90% ，無凝結

可以連接的控制器 ekrPro Com50 ekrPro Com60

適合場合 測寬，窄幅物料糾偏，寬幅物料糾偏，

安裝空間受限的糾偏和測寬場合

寬幅物料建議用雙CCD傳感器系統



d型號  CCD Pro 30000/28

鏡頭  f=28mm

像素 30000

防護 IP54

工作溫度 0-45°C

空氣濕度 5%---90% ，無凝結

可以連接的控制器 ekrPro Com50 ekrPro Com60

適合場合 測寬，窄幅物料糾偏，寬幅物料糾偏，

安裝空間受限的糾偏和測寬場合

寬幅物料建議用雙CCD傳感器系統







主營：BST控制器  BST糾偏器 BST傳感器 BST推動器
BST糾偏系統是德國 BST 公司的產品，是一家有 60 多年歷史， BST 公司生產的

BST 糾偏器在上享有盛譽，其產品具有工作穩定，糾偏，反應靈敏，持

久耐用及安裝調試簡單的特點，代表了當今糾偏器的水平，廣泛應用于

工業用布、薄膜、金屬箔、造紙、鋰電池、建材等新行業。



BST 糾偏控制器 EK UNIT PLUS 現貨供應 上海尚帛機電

BST 糾偏控制器 EKR1000 現貨供應，目前已經停產，推薦EKR1500替換  上海尚帛機電

BST 糾偏控制器 EKR1500 現貨供應 上海尚帛機電

BST 糾偏控制器 EKR ProCom40 現貨供應，已經停產，推薦EKR ProCom50 EKR ProCom60替換

BST 糾偏控制器 EKR ProCom50 現貨供應 上海尚帛機電

BST 糾偏控制器 EKR ProCom60 現貨供應 上海尚帛機電



BST 糾偏控制器 EKR ProCom60 118736 Commander ekrPro Com60

Version XT with integrated DeviceNet module supply voltage 24 V DC

注意：ProCom50 和ProCom60 是可以帶通訊模塊的，請?jiān)谠儍r(jià)的時候注意。未做說明的不帶通訊模塊。



BST 數字傳感器 BST 工業相機104428 Diode array camera CCD Pro 30000/28

CCD camera with 28 mm lens sensing resolution 1/30000 of the measuring range

supply voltage 24 V DC

134 8250 3016 歡迎來電詢價



BST糾偏導正系統 相機傳感器 CCDPro 5000/28 上海尚帛機電



BST 糾偏探頭 BST 紅外傳感器 IR2011/40 現貨供應 上海尚帛機電



BST 糾偏探頭 IR2005/30 停產替換，用IR2011/40 替換可送線3米，替換的需重新配線。

     原來6線改成4線。現貨供應 上海尚帛機電

BST 糾偏探頭 BST超聲波傳感器 US2008/30B   US2003/70  US2003E-30

BST 糾偏探頭 BST紅外傳感器IR2005/30G  IR2001 10/100停產替換，用IR2011/40 替換可送線3米

BST糾偏電機 EMS18/100/4.2/16-5/C
BST糾偏導正系統執行機構電機 EMS 17/100/5/16-5/C

主營：BST控制器  BST糾偏器 BST傳感器 BST推動器
BST糾偏系統是德國 BST 公司的產品，是一家有 60 多年歷史， BST 公司生產的 BST 糾偏器在上享有盛譽，其產品具有工作穩定，糾偏，反應靈敏，耐用及安裝調試簡單的特點，代表了當今糾偏器的水平，廣泛應用于工業用布、薄膜、金屬箔、造紙、鋰電池、建材等新行業。
BST糾偏導正控制器 EK
BST糾偏電機 EMS18/100/4.2/16-5/C
BST糾偏導正系統執行機構電機 EMS 17/100/5/16-5/c
BST糾偏系統紅外傳感器 IR2001 10/100
BST糾偏導正系統 控制器ekrPro Com 50 EKR PROCOM 50
BST糾偏導正系統 相機傳感器 CCDPro 5000/28
德國BST 控制器EKR1500上海尚帛機電 134 8250 3016 歡迎來電詢價！
供應德國BST糾編器 EKR1000 EKR1500 EK

上海尚帛機電 134 8250 3016 歡迎來電詢價！

德國BST感測器 感應頭 US2008/30B  US2003-70  US2003E-30  IR-2005/30G
德國BST控制器EKR Pro Com40
德國BSTELECTRIC MOTOR POWER ACTUATOR糾偏氣缸 直流馬達驅動器

德國BST EMS16P/200/5.0/16-5/CX PART NO.501 322 EMS-16P/200/5/16/5CX

德國BST EMS16P/200/5/16/5CX EMS17C/200/5.0/16-5/CX
德國BST 物料導向系統EKR1000 EKR 1000 H306-01 現貨1臺
德國BST EKR1000
訂貨號 116275   控制器   EKRPRO COM60  VERSION XT
訂貨號 142744   控制器   EK  PLUS
訂貨號 108179   傳感器   IR2001/10/100
訂貨號 103715   傳感器   IR2001/10/150
訂貨號 112697   傳感器   IR2002/10
訂貨號 113945   傳感器   R42D16
訂貨號 113945   供電模塊 VS 1000
訂貨號 119022   傳感器   IRS-U-2LA-S99
訂貨號           自動定位系統 FVG PRO 1/75 MK/1
訂貨號 11ZJ0068  軸調支架  FJ1/20
訂貨號 11ZJ0069  軸調支架  FJ1/25
訂貨號 21LJT001   連接套   FJ連接套
訂貨號 145967    推動器  EMS 23/195/7/25-5/C
訂貨號 145964    推動器  EMS 23/195/14.5/25-5/C
訂貨號 145970    推動器  EMS 23/295/7/25-5/C
訂貨號 152448    推動器  EMS18/50/2.4/16-5/C
訂貨號152441    推動器  EMS18/50/4.2/16-5/C
訂貨號 152450   推動器  EMS18/100/2.4/16-5/C
訂貨號152443   推動器  EMS18/100/4.2/16-5/C
訂貨號152452   推動器  EMS18/200/2.4/16-5/C
訂貨號152445   推動器  EMS18/200/4.2/16-5/C
訂貨號152460   推動器  EMS18/50/2.4/16-5/CX
訂貨號152454   推動器  EMS18/50/4.2/16-5/CX
訂貨號152462   推動器  EMS18/100/2.4/16-5/CX
訂貨號152456   推動器  EMS18/100/4.2/16-5/CX
訂貨號152464   推動器  EMS18/200/2.4/16-5/CX
訂貨號152458   推動器  EMS18/200/4.2/16-5/CX
訂貨號152472   推動器  EMS18/50/2.4/16-5/F
訂貨號152466   推動器  EMS18/50/4.2/16-5/F
訂貨號152474   推動器  EMS18/100/2.4/16-5/F
訂貨號152468   推動器  EMS18/100/4.2/16-5/F
訂貨號152476   推動器 EMS18/200/2.4/16-5/F
訂貨號152470   推動器 EMS18/200/4.2/16-5/F
訂貨號124986  推動器  EMS22/200/2.5/20-5/C
訂貨號124985  推動器  EMS22/200/5/20-5/C
訂貨號145967  推動器  EMS23/195/7/25-5/C
訂貨號145964  推動器  EMS23/195/14.5/25-5/C
訂貨號145973  推動器  EMS23/295/7/25-5/C
訂貨號145970  推動器  EMS23/295/14.5/25-5/C
