海德漢編碼器

HEIDENHAIN海德漢公司是一家研發、生產和銷售高質量直線光柵尺和角度編碼器，旋轉編碼器，數顯裝置和數控系統的制造商。HEIDENHAIN產品主要有：編碼器、光柵尺、封閉式光柵尺、敞開式光柵尺、長度計、旋轉編碼器、角度編碼器、模塊式磁柵編碼器、測頭、機床測量等；HEIDENHAIN海德漢公司產品主要用于精密機床和電子元件的生產和加工設備。 HEIDENHAIN公司的豐富經驗、技術開發和制造的測量設備和數字控制，為工廠和生產的自動化奠定了基礎和開拓了未來。

海德漢編碼器分為角度編碼器、旋轉編碼器，應用領域包括電機、機床、印刷機、木工機器、紡織機器、機器人和運送設備以及各種測量，測試和檢驗設備

海德漢旋轉編碼器，可分為式旋轉編碼器和增量式旋轉編碼器，具體分類和系列請見下表：
在用途上可以分為標準用途的旋轉編碼器、電機旋轉編碼器和特殊用途的旋轉編碼器。

海德漢旋轉編碼器的掃描方式有：
光電掃描：
大多數海德漢公司光柵尺或編碼器都用光電掃描原理。對測量基準的光電掃描為非接觸掃描，因此無磨損。這種光電掃描方法能檢測到非常細的線條，通常不超過幾微米寬，而且能生成信號周期很小的輸出信號。ECN，EQN，ERN和ROC，ROQ，ROD系列旋轉編碼器采用成像掃描原理。簡單的說，成像掃描原理是采用透射光生成信號：例如，兩個具有相同或相近柵距的光柵尺光柵和掃描掩模彼此相對運動。掃描掩膜為透明基體。測量基準的光柵刻線可在透明面，也可在反光面。當平行光穿過一個光柵時，在一定距離處形成明/暗區。具有相同柵距的掃描光柵就位于這個位置處。當兩個光柵相對運動時，穿過光柵尺的光得到調制。如果狹縫對齊，則光線穿過。如果一個光柵的刻線與另一個光柵的狹縫對齊，光線無法通過。光電池將這些光強變化轉化成近似正弦電信號。如果對10 μm或更大柵距的編碼器進行成像掃描，允許的編碼器安裝公差相對較大
高質量掃描的式旋轉編碼器使用單體大面積光電傳感器，不再使用多個分立的光電元件。其條紋結構與測量基準光柵寬度相同。因此無需使用掃描掩膜匹配光柵結構。

海德漢編碼器 分類增量式、式

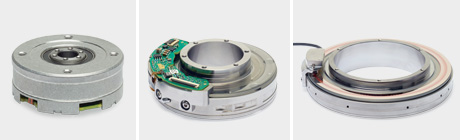

海德漢編碼器有三種不同的機械結構：
1，帶內置軸承、空心軸和內置定子聯軸器的角度編碼器
,由于定子聯軸器的結構和安裝原因，軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦所導致的扭矩。因此RCN、RON和RPN角度編碼器具有出色的動態性能。對內置定子聯軸器的角度編碼器，技術參數中的系統精度已包括聯軸器的偏差。：
更多優點：
尺寸小，適用于安裝空間有限的地方
空心軸直徑可達100 mm，便于穿電源線等
車床C軸
安裝簡單
2，帶內置軸承的角度編碼器，采用分離聯軸器
采用分離聯軸器、實心軸的ROD角度編碼器特別適用于軸轉速高并要求較大公差的應用。高精度的聯軸器允許± 1 mm以內的軸向運動。
3，無內置軸承的角度編碼器
無內置軸承的ERA和ERO角度編碼器（模塊式角度編碼器）適用于安裝在機器部件或裝置上。用于滿足以下需求：
大直徑空心軸（可達10 m的帶尺）
軸轉速高，可達40000 rpm

海德漢編碼器型號說明

RCN 223F 16384 533117-03
RCN 223F 16384 533117-06
RCN 226 16384 533110-01
RCN 227F 16384 533120-01
RCN 227F 16384 533120-08
RCN 228 16384 533111-01
RCN 2380 16384 667785-01
RCN 2390F 16384 751363-01
RCN 723F 32768 538758-01
ROC 413 512 549883-01
ROC 413 512 586624-05
ROC 413 512 586625-01
ROC 413 512 631692-06
ROC 413 512 631695-08
ROD 436 1024 521291-04
ROD 436 5000 376836-37
ROD 456 3600 376856-9R
ROD 466 5000 376866-37
ROD 480 1024 376880-04
ROD 480 1024 376880-33
ROD 480 1024 376880-78
EQN 425 2048 649989-74
EQN 425 512 549892-01
ROQ 425 512 631703-17
海德漢旋轉編碼器ROQ 425 512 631703-29
海德漢旋轉編碼器ROQ 425 512 752521-01
RON 285 18000 358699-07
RON 285 18000 358699-12
ERN1381.001-2048, ID: 313453-06, 313453-02
ERN1381.020-2048, ID: 385489-06
ERN1381-2048, ID:385489-56
ERN1381.040-2048, ID:608290-01
ERN1381.062-2048, ID: 385489-08, 385489-07
ERN1387.001-2048, ID:312215-14
ERN1387.001-2048.ID:312215-02, 312215-66
ERN1387-2048, ID:373787-N6
ERN1387.02-2048,ID:385487-01
ERN1387.020-2048, ID: 385487-03
ERN1185.003-2048, ID:316278-58
HEIDENHAIN海德漢光柵尺,HEIDENHAIN海德漢編碼器，HEIDENHAIN海德漢數控系統
ROD320.020-1000 ID: 538723-05
ROD320.005-1000 ID:291843-04
ROD320.020-2000, 291843-06
R0D320.005-2500, 291843-01
ECN1013 512 606681-01
ROD 486 5000 376886-0B
ROD 486 5000 376886-3W
ROD 750 18000 377555-66
ECN 113 2048 528100-30
ECN 113 2048 528100-53
ECN 113 2048 528100-59
ECN 113 2048 528100-66
ECN 113 2048 810800-30
ECN 113 2048 810800-53
ECN 113 2048 810800-61
ECN 113 2048 810800-02
ECN 125 2048 810801-02
ECN 125 2048 810801-06
ECN 125 2048 810801-08
ECN 1313 2048 631708-01
ROD 780 1800 383600-02
ROD 486 2048 376886-22
ROD 486 2048 376886-26
ROD 486 2500 376886-07
ROD 486 2500 376886-0N
ROD 486 3600 376886-0F
ROQ 425 512 631703-17
ECN 1313 2048 768295-03
ECN 1113 512 606684-01
ECN 113 2048 528100-01
ECN 113 2048 528100-24
ECN 1313 2048 768295-19
ECN 1313 512 586640-11
ECN 223F 2048 536301-02
ECN 413 2048 1065932-11
ECN 413 2048 1065932-12
ROD 486 3600 376886-66
ROD 486 4096 376886-0G
ROD 780C 18000 383600-01
ROD 780C 36000 383600-11
ROD 780C 36000 383600-22
ROD 880 36000 383601-01
ROD 880 36000 383601-09
ROD 880C 383601-04
ROD 880C 36000 383601-03
RON 255 18000 358697-01
RON 255 18000 358697-13
RON 255 9000 358697-73
RON 275 18000 358698-54
RON 275 18000 358698-67
RON 285 18000 358699-03
RON 285 18000 358699-04
RON 285 18000 358699-07
RON 285 18000 358699-12
RON 285 18000 358699-24
RON 285 9000 358699-28
RON 285 9000 358699-33
RON 285C 18000 358699-01
RON 287C 18000 358701-05
RON 481 2048 331279-01
RON 785 18000 355880-05
RON 786 18000 355884-15
RON 786 18000 355884-17
RON 786C 18000 355884-03
RON 786C 18000 355884-07
RON 886C 36000 355886-10
ROQ 424 512 631703-22
ROQ 425 512 549885-01
ROQ 425 512 586634-07
ROQ 425 512 586634-12
ROQ 425 512 586635-08
ROQ 425 512 586635-13
ROQ 425 512 631702-74
ROQ 425 512 631703-01
ROQ 425 512 631703-07
ECN 413 2048 1065932-64
ECN 413 2048 1065932-65
ECN 413 2048 586645-03
ECN 413 2048 586645-04
ECN 413 2048 586645-42
ECN 413 512 586646-03
ECN 413 512 631710-04
ECN 425 2048 683644-04
EQN 1125 512 678096-20
EQN 1325 2048 586653-12
EQN 1325 2048 655251-52
EQN 1325 2048 655251-A1
EQN 1325 2048 823901-52
EQN 1325 2048 827039-06
EQN 1325 512 586654-05
EQN 1325 512 586654-16
EQN 424 512 631715-33
EQN 425 2048 1109258-01
ID:533110-01
ID:326799-02
ID:329983-14
MT12 ID:243602-06
ID:735117-61
ID:336973-69
ID:336973-74
/ID:326799-02，LS603C
MT12(ID:243602-06)
ID:336973-70
ID:385428-06
558432-15
ID:336973-74
ID:336973-69，LS603C,MI220MM
533110-01
ID：727221-51
MT 12W # 231011-03
ST3077（511 398-01
ST1277（511 395-03）
ID:326799-02
557679-38
557679-12
MT12W,12MM ID:231011-03
ID:355884-07
ID:385428-06
AELB382C ID:315420-04 K10
631702-82
MT 1281 # 331314-02
511395-03
ID:385428-06
AE LS 187C（5940878-02）
ERN 420 2048 385424-33
ERN 420 4096 385420-0X
ERN 420 4096 385428-32
ERN 420 500 385420-55
ERN 420 512 385428-2F
ERN 421 2500 538723-51
ERN 421 2500 538724-71
ERN 430 1000 385430-32
ERO 1470 1500 366403-03
ERO 1480 1000 360737-02
ERO 1480 512 360737-22
RCN 223F  編碼器 533117-20
EQN1325.020-2048, ID: 538234-01
EQN1325, ID: 312214-53
EQN1325.001-2048, ID312214-16
EQN1325-2048, ID:538234-51
EQN1325-2048 ID:515385-01
EQN1325.048-2048, 655251-01
EQN425,ID:312214-16
ERN1331-1024, ID:538727-55
ERN1331-1024, ID:538727-53, 538727-52
ERN1331-2048, ID:538727-56
ERN1331.051-1024, ID:317393-05
ERN1331.051-1024, ID: 317393-55
ERN1331.061-1024, ID:538727-05
ECN 413 2048 1065932-65
ERN1331.052-1024
ERN1331.062-2048 , ID538727-56
ERN1331.051-1024 ID: 375272-02 ERN1381-2048
ERN1387-2048 ROD431-1024
ROD320-2500/5000/2000 EQN1325-2048
ECN 413 512 631710-04
ECN 425 2048 683644-04
EQN 1125 512 678096-20
EQN 1325 2048 586653-12
EQN 1325 2048 655251-52
EQN 1325 2048 655251-A1
EQN 1325 2048 823901-52
EQN 1325 2048 827039-06
EQN 1325 512 586654-05
ROQ 425 512 586635-08
ROQ 425 512 586635-13
ROQ 425 512 631702-74
ROQ 425 512 631703-01
ROQ 425 512 631703-07
ROQ 425 512 631703-17
ECN 1313 2048 768295-03
ECN 1313 2048 768295-19
ECN 1313 512 586640-11
ECN 223F 2048 536301-02
ECN 413 2048 1065932-11
ECN 413 2048 1065932-12
ECN 413 2048 1065932-64

浙江尤勒普工業控制設備有限公司代理經銷德國德漢一系列產品備件，從應用范圍廣泛的標準控制產品到根據客戶和OEM的要求而定做的產品，價格合理、供貨及時。現產品有以下系列：德國海德漢編碼器、德國heidenhain編碼器、德國heidenhain光柵尺、德國heidenhain角度編碼器、德國heidenhain旋轉編碼器、德國heidenhain數顯裝置和數控系統及液壓機械備件，歡迎前來咨詢！
