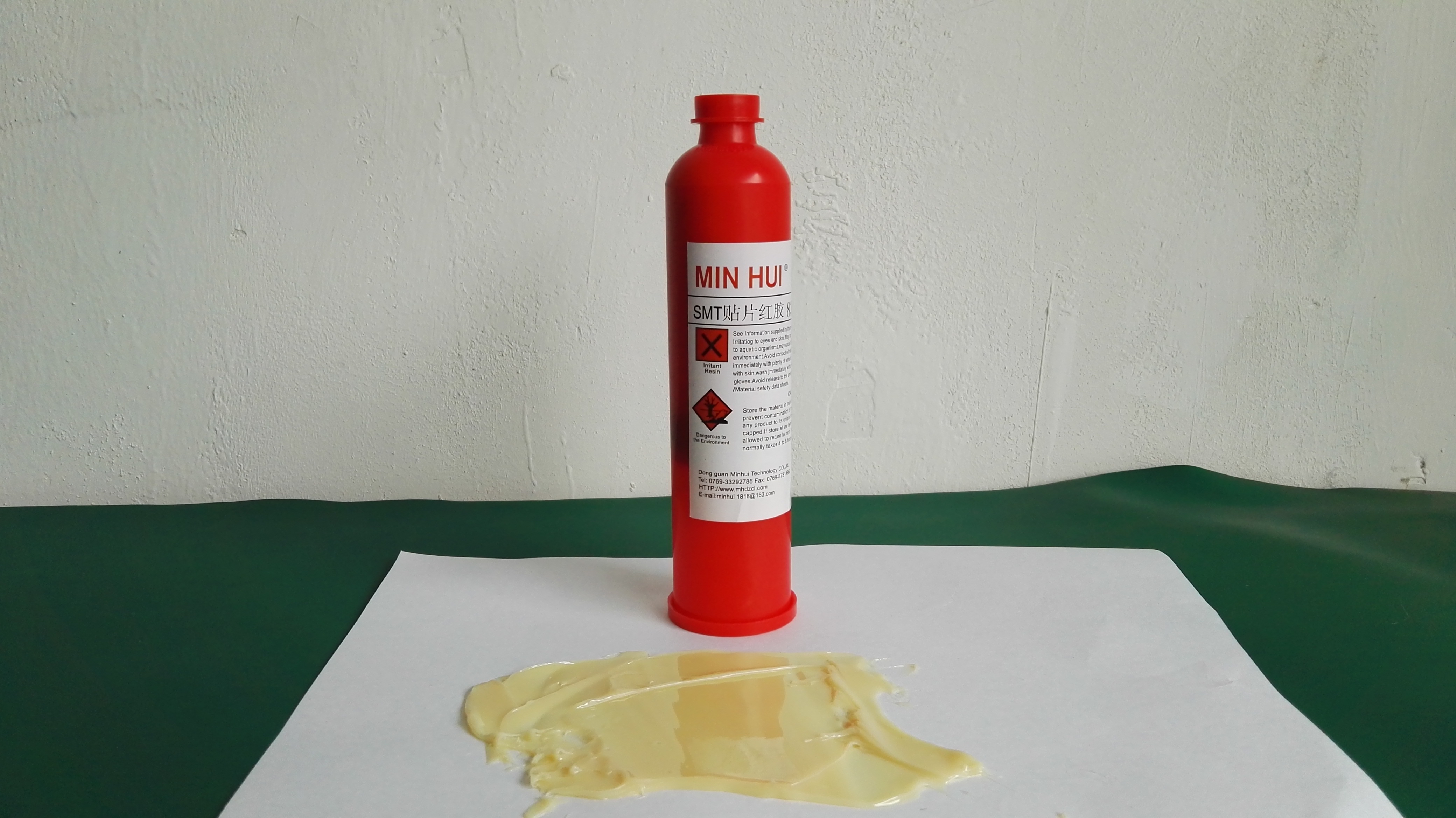

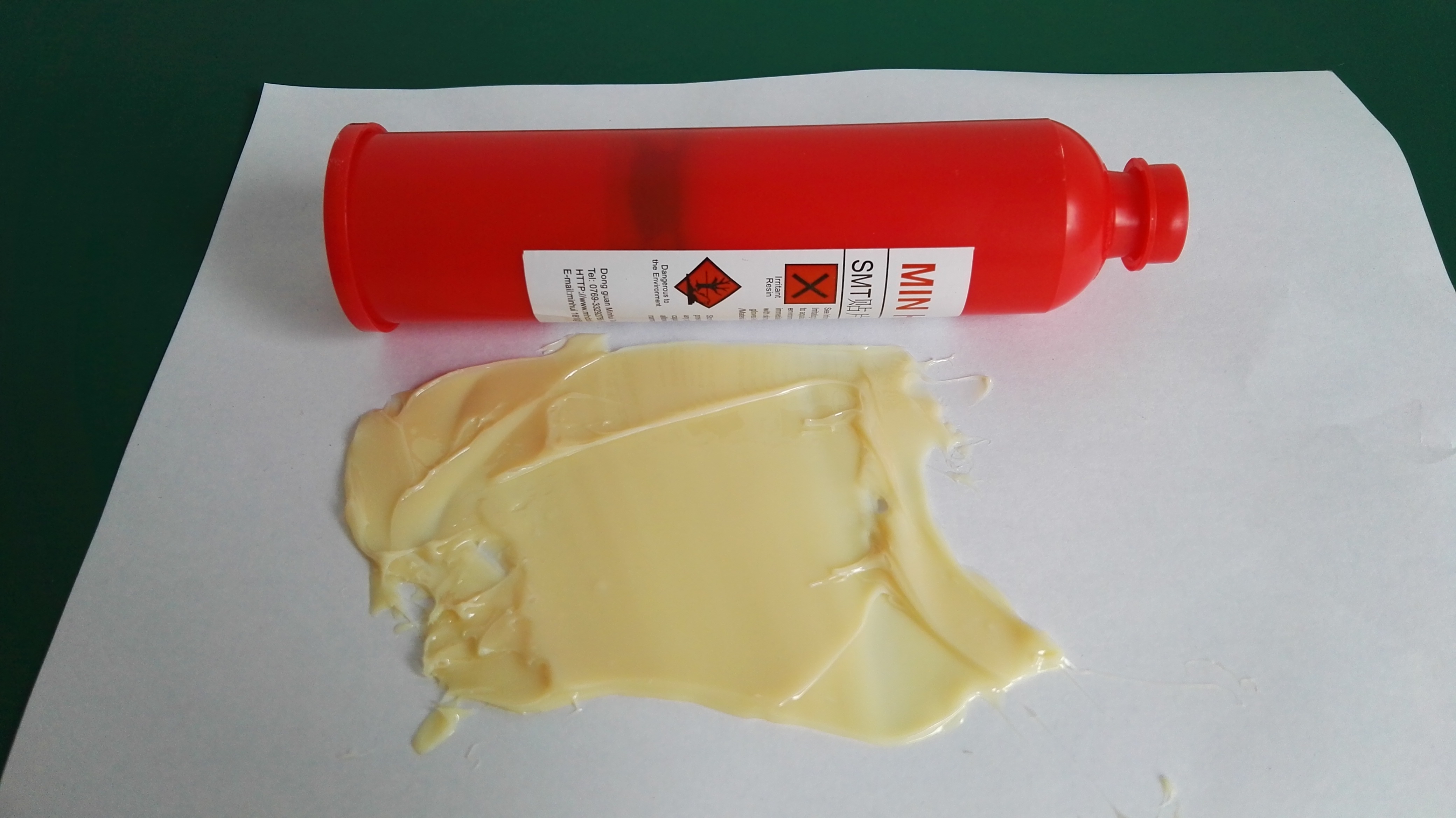

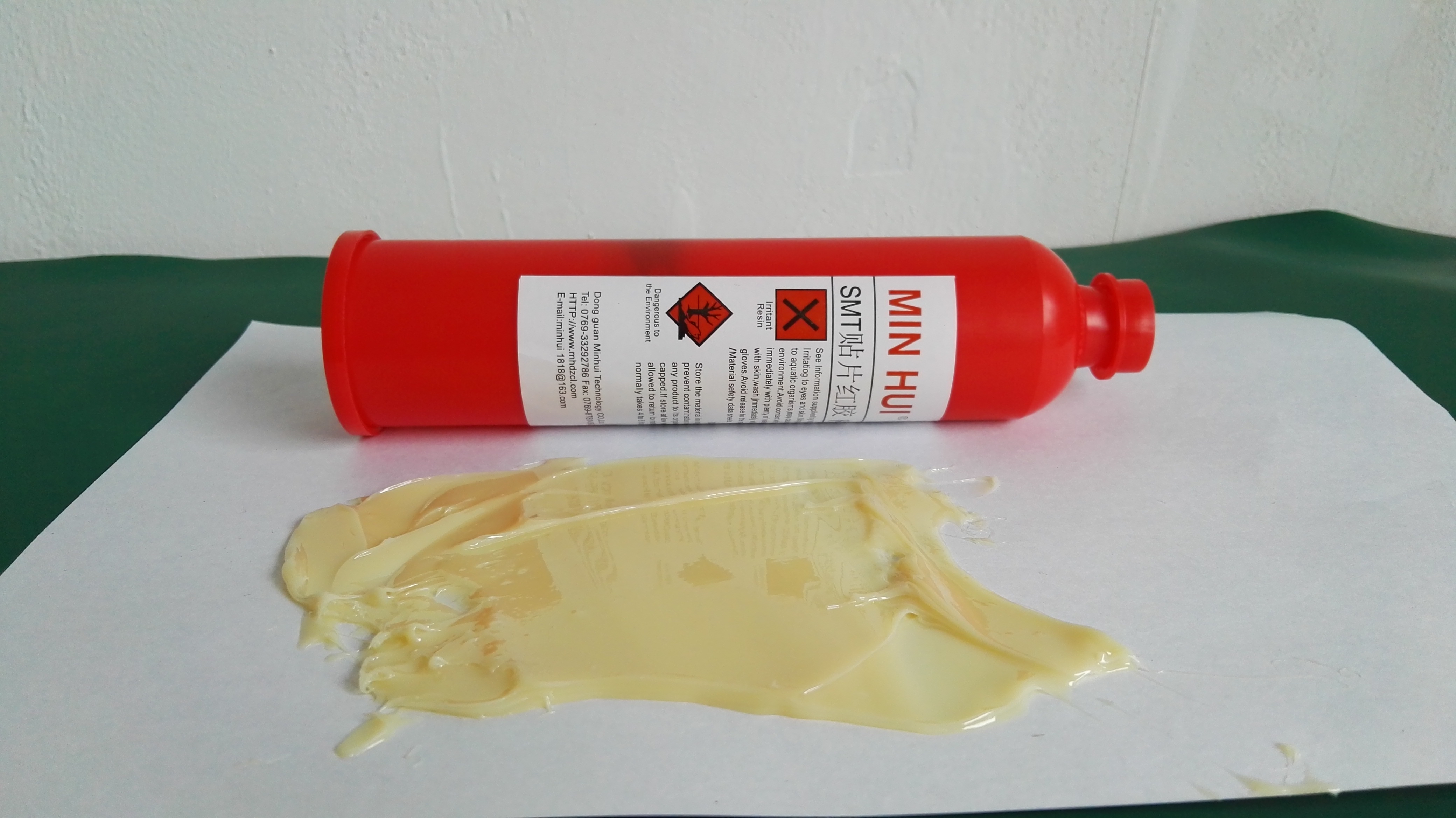

smt貼片黃膠電子貼片黃膠珉輝

一、SMT貼片黃膠電子貼片黃膠的使用方法

 1、SMT貼片黃膠電子貼片黃膠的簡單介紹 貼片膠，也稱為SMT粘接劑，它是黃色的膏體中均勻地分布著硬化劑、顏料、等的粘接劑，主要用來將元器件固定在印制板上，一般用點涂的方法來分配。貼上元器件后放入烘箱或再流焊機加熱硬化。它與所謂的焊膏是不相同的，一經加熱硬化后，再加熱也不會溶化，也就是說，貼片膠的熱硬化過程是不可逆的。貼片膠的使用效果會因熱三角化條件，被連接物的不同而有差異。使用時要根據生產工藝來選擇貼片膠。

 2、 貼片的用途與用例

由于生產工藝的不同，貼片膠的有途與所要求具有的特性也不盡相同。

1SMT貼片黃膠電子貼片黃膠的使用目的

 ①波峰焊中防止元器件脫落 波峰焊工藝

 ②再流焊中防止另一面元器件脫落 雙面再流焊工藝

 ③防止元器件位移與立處 再流焊工藝、預涂敷工藝

④作標記 波峰焊、再流焊、預涂敷

2) SMT貼片黃膠電子貼片黃膠的使用的工藝

 ① 在使用波峰焊時，為防止印制板通過焊料槽時元器件掉落，而將元器件固定在印制板上。 ② 雙面再流焊工藝中，為防止已焊好的那一面上大型器件因焊料受熱熔化而脫落，要使有貼片膠。

 ③ 用于再流焊工藝和預涂敷工藝中防止貼裝時的位移和立片。

 ④ 此外，印制板和元器件批量改變時，用貼片膠作標記。

 3、SMT貼片黃膠電子貼片黃膠應具有的特性

1)連接強度：SMT貼片膠必須具備較強的連接強度，在被硬化后，既使在焊料熔化的溫度也不剝離。

2)點涂性：目前對印制板的分配方式多采用點涂方式，因此要求膠要具有以下性能：

 ① 適應各種貼裝工藝

 ② 易于設定對每種元器件的供給量

 ③ 簡單適應更換元器件品種

 ④ 點涂量穩定

3)適應高速機：現在使用的貼片膠必須滿足點涂和高速貼片機的高速化，具體講，就是高速點涂無拉絲，再者就是高速貼裝時，印制板在傳送過程中，貼片膠的粘性要保證元器件不移動。

4)拉絲、塌落：貼片膠一旦沾在焊盤上，元器件就無法實現與印制板的電氣性連接，所以，貼片膠必須是在涂布時無拉絲、涂布后無塌落，以免污染焊盤。 ※低溫固化性：固化時，先用波峰焊焊好的不耐熱插裝元器件也要通過再流焊爐，所以要求硬化條件必須滿足低溫、短時間。

5)自調整性：再流焊、預涂敷工藝中，貼片膠是在焊料溶化前先固化、固定元器件的，所以會妨礙元器件沉入焊料和自我調整。針對這一點上海常祥實業有限公司已開發了一種可自我調整的貼片膠。

 4、SMT貼片黃膠電子貼片黃膠的固化有用紫外線和熱來固化的丙烯酸型，還有僅僅是熱固化的環氧型。丙烯酸型貼片膠在短時間硬化、低溫固化方面具有優勢。目前也開發出了低溫短時間硬化的環氧型貼片膠，以取代粘接力較差的型SMT貼片黃膠電子貼片黃膠。貼片膠的選擇，還是要充分考慮前面提到的工藝、所使用元器件的耐熱性，在機器上的壽命等因素，選擇產品。所謂在機器上的壽命，是指貼片膠離開了密閉、低溫的保存條件，暴露在生產線的環境下時可保存的期限。
