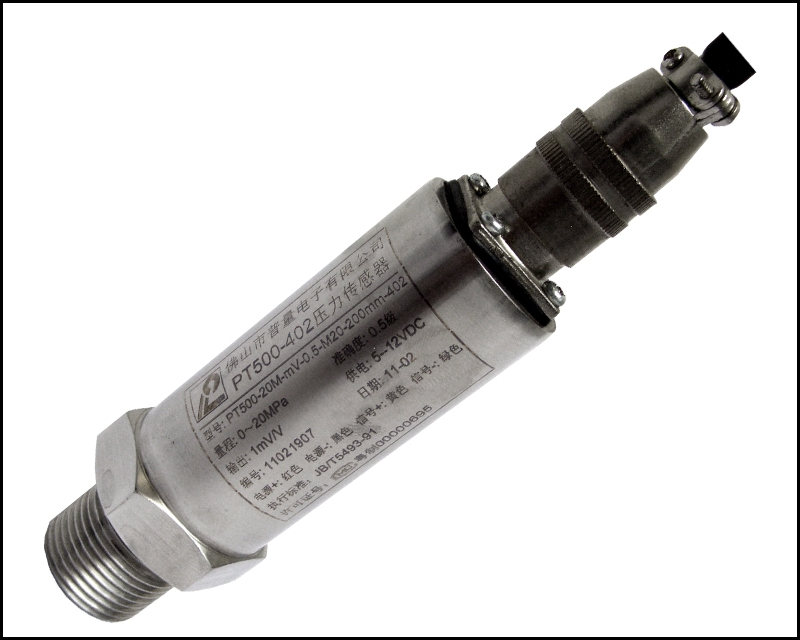

工控行業新產品溫度壓力一體同時測量 低功耗溫度壓力一體傳感器變送器

采用進口感壓芯片及PT100溫度芯片，具有零點、滿量程補償，溫度補償
超低功耗工作，待機電流最小50uA，采集電流小于2mA
數字通信信號同時輸出溫度-壓力信號；高精度和高穩定性放大集成電路

一、型號命名
1、TTL超低功耗壓力變送器
PT500-XXX-TTL-XX-XX-1m-541
       A   B   C  D  E  F
A、量程參數：按實際數值標示
如：0.6MPA標為0.6M；35KPa標為35K
    200psi 標為200psi
B、輸出參數：壓力溫度同時輸出TTL電平信號
C、精度參數： 0.25：±0.25%FS  0.5：±0.5%FS
D、安裝螺紋參數，按實際螺紋標示，
   如：M20X1.5標為M20；G1/4標為G1/4 等
E、電纜線長度1m
F、變送器結構參數，
二、產品概述
A、采用進口感壓芯片及PT100溫度芯片，具有零點、滿量程補償，溫度補償
B、超低功耗工作，待機電流最小50uA，采集電流小于2mA
C、數字通信信號同時輸出溫度-壓力信號；高精度和高穩定性放大集成電路；
D、全封焊結構、抗沖擊、耐疲勞、可靠性高；
E、結構小，外徑最小可達34mm；

三、產品應用：
A、液壓及氣動控制系統的壓力測試與監控；
B、石化、環保、空氣壓縮行業壓力測量；
C、樓宇自動化、恒壓供水系統壓力檢測；
D、工業過程檢測與控制；實驗室壓力校驗
F、電站運行巡檢、機車制動液壓系統；
E、城市管網、油田管道、大小型水電站的壓力網絡組態采集

四、主要技術參數
被測介質： 氣體、液體及蒸氣（弱腐蝕性）
壓力類型： 表壓；絕壓
量    程：
表壓正壓：5Kpa；10Kpa；20Kpa；50Kpa；100Kpa；200Kpa；500Kpa；
          0.6Mpa；1Mpa；1.6Mpa；2Mpa；5Mpa；10Mpa；16Mpa；
          20Mpa；30Mpa；40Mpa；50Mpa；60Mpa
表壓負壓：-100Kpa～0；-50Kpa～0；-20Kpa～0；-10Kpa～0；
表壓正負壓：-100KPa～100KPa；-100KPa～600KPa；-100KPa～1000KPa；
-0.1MPa～1.6MPa；-0.1MPa～2.5MPa；
±10KPa；±50KPa；±100KPa；
絕    壓：0.1MPa；0.6MPa；1MPa；1.6MPa；2MPa；3MPa
溫    度：PT100
輸    出： TTL電平信號
綜合精度：±0.25%FS、±0.5%FS
供    電： 3.3V DC（3.2～3.6VDC）
絕緣電阻： ≥1000 MΩ/100VDC
介質溫度： -20～85℃
環境溫度：-20～85℃
儲存溫度：-40～90℃
相對濕度： 0～95% RH
密封等級：IP65/IP68
過載能力： 150%FS
響應時間：≤10mS
穩 定 性：≤±0.15%FS/年
振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
電氣連接：赫絲曼接頭（）；標準配線3米
壓力連接：M20×1.5，其它螺紋可依據客戶要求設計
連接螺紋材料：304/316L不銹鋼

五、TTL電平輸出通訊協議
物理層定義
波特率:  9600bps ，無奇偶校驗，8位數據，一位停止位
符合標準的MODBUS-RTU 定義，時序間隔如下圖所示

注意：當選擇簡易的USB轉485模塊時，由于轉換時間等其他因素，會造成字節間的T1.5時序超時，造成通訊誤碼率提高，請選擇USB-RS485模塊

變送器默認地址為01H，可通過命令修改

支持命令：

3.2支持命令：

03H 讀寄存器信息

命令格式：

Error代碼:

2 的數據地址，地址無效

3 的數值，讀寫的數量超出的產品的上限

讀寫舉例

讀取當前壓力數值壓力值寄存器地址（0X0002）寄存器數量2，類型 IEEE754 浮點型

如上圖，如果產品的地址為01H

主機發送（表格中為10進制格式，下邊轉為16進制格式）

01 03 00 02 00 02 65 CB

從機發送

01 03 04 3F 75 F0 7B  41 B5 C0 79 E3 DE

3F 75 F0 7B為壓力值，為IEEE754結構

轉為浮點數為0.960701

41 B5 C0 79溫度值，為IEEE754結構

轉為浮點數為22.719℃

10H 讀寄存器信息

主機發送:

2.地址

3.數值

4.變送器無法執行

舉例說明 修改當前地址號為01H的變送器，修改后地址變?yōu)?span>03H

主機發送 01 10 00 12 00 01 02 00 03 E5 23

變送器回送 01 10 00 12 00 01 A1 CC

更改地址后，從下條命令開始，變送器地址更改為03H

注意，如果更改地址后，忘記更改后的地址，可以通過公共地址 00H，執行此命令，更改為有效地址

六、產品結構圖

七、電氣連接參數圖

八、螺紋連接尺寸圖

九、安裝密封結構圖
