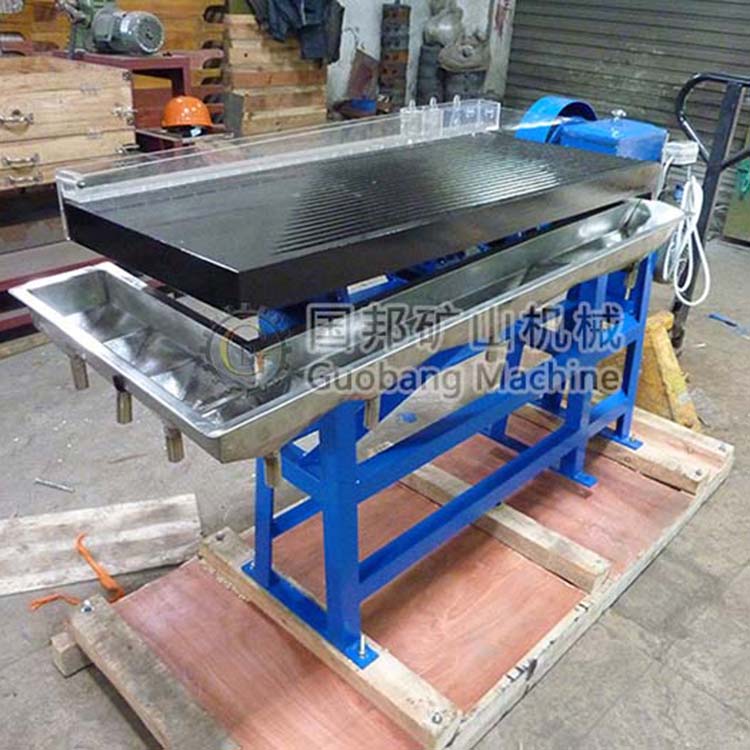

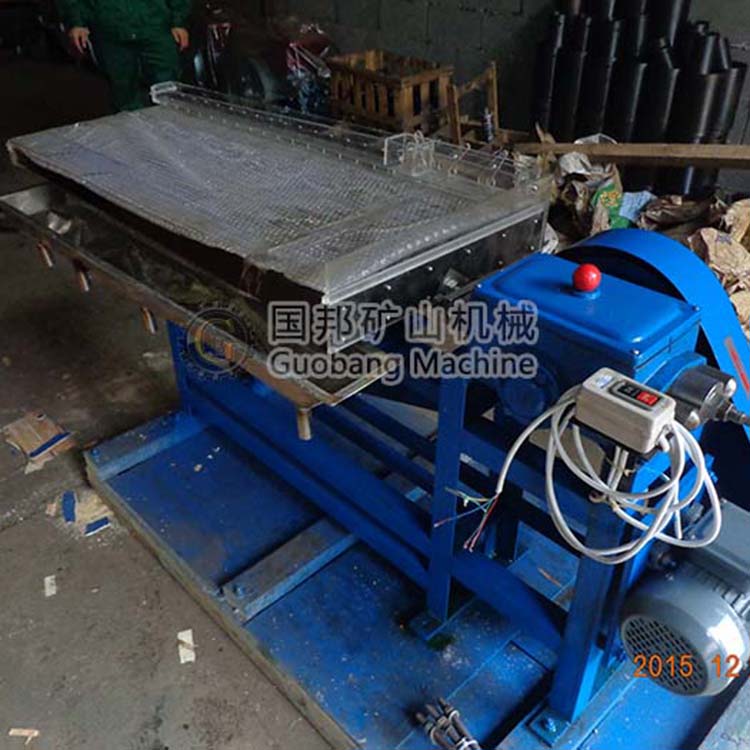

鋁合金搖床 實驗室LYN(S)1100×500搖床 鋁合金搖床面 小型選礦鋁合金搖床

實驗室LYN（S）-1100×500鋁合金搖床用途

實驗室鋁合金搖床是供實驗室進行礦石可選性研究、試驗和小型選礦廠進行重力選礦的常用設備，有礦泥型（LYN）礦砂型（LYS）之分。適用于細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬、等礦石和煤的選別。它不僅可以獨立進行礦業作業，也可以與跳汰機、螺旋選礦機、離心選礦機等其他選礦設備配合使用。

本設備依據入選選礦物比重差和在往復不對稱運動并呈傾斜的床面橫向水流中的分層性能進行選別。具有不同比重礦物在床面上分帶明顯，精礦質量高、操作和調節方便等特點。

鋁合金搖床技術規格

鋁合金搖床總圖及主要結構說明

本機由床頭箱，床面，機架，三個主要部分組成。詳細結構如圖（一）。

1、床頭箱的構造為雙曲連桿結構，當偏心軸轉動時，帶動連桿作上下運動。連桿向下運動，肘板張開。右方的肘板支持在與拉桿固定在一起的支座上，左方肘板則支持在可調動的支座上（此座只限上下運動），通過特制螺栓和支座安裝在一起。彈簧的一端套在支座上，另端套在固定套管上的調整螺柱盤上。

從電動機通過次帶輪得到動力轉動偏心軸，帶動邊桿向下推動肘板壓縮彈簧，推動拉桿向前帶動床面；當拉桿向上時，利用彈簧張力，推動床面向后運動，這樣運動連續起來，則旋轉運動變?yōu)榭v向直線往復運動。

沖程大小，扭轉特殊螺柱而獲得。

整個機構都放在一個床頭箱殼中。

2、搖床的工作部分，是一個鋁合金制成的床面，其外形為不規則的四邊形。

床面的表面主漆灰，并噴黑色漆3-4次，過去的來復條改用刨槽，刨在床上面，槽的排列與床面搖動方向平行，靠近床面上給礦端處的槽較短，越往下越長，它們的終點排列在離床面排礦端處距離為50毫米的對角線上。

順著床面上的邊緣，靠近頭箱一側的上角，有給料箱，與給料箱平列有水槽，均用有機玻璃制成，用以加給沖洗水，沖洗水通過槽底固定著可轉動的菱形膠閘塊流到床面上，改變菱形膠閘塊的角度位置，可調節水量和水流的方向，此給料箱裝在床面的右角上故叫右式。

鋁合金床面與木質刻槽床面比較，具有以下優點：分帶明顯、精礦質量高、床面美觀經久耐用，變形小、無裂縫。

3、床面安裝在兩根鑄鐵橫梁上，串通橫梁固定著滑動拉桿架在滑動軸承上，而軸承固定在角鋼機架30上。

床面在橫向有傾斜角度，它的傾斜角可由0度~到10度，調節橫向角度的滑動軸承，中間處手輪軸一端是螺桿，與具有弧形槽的螺母相配合，該螺母與固定在拉桿上的連桿相滑動配合，當手輪轉動螺母向一方移動帶著連桿及拉桿以及床面一起轉動而實現。
