JW-1542T 4200W馬達方立柱超聲波塑焊機

勁旺 方立柱超聲波塑焊機規格:
◆規格：JW-1542T
◆輸出功率：4200W
◆頻率：15KHZ
◆輸入電壓：220V（單相）
◆輸入功率：4.2KW
◆輸出時間：“富士”時間控制0.01~6s
◆電流指示：輸出振幅 指示
◆氣壓范圍：1-7bar
◆焊接面積：Φ200~260MM
◆外型尺寸：800*1000*1850cm

◆凈重：350KG

◆電流：交流

◆作用原理：脈沖

◆控制方式：數控

勁旺 方立柱超聲波塑焊機主要結構及元器件品牌：

 采用日本原產晶片換能器，日本皇牌鋼變幅桿，功率強勁，堅固耐磨，比同等國產換能系統功率高20%。

品牌大直徑氣缸Φ63*80MM—20,五通電磁閥,上下運行平穩,緩沖效果良好,焊頭對工件的沖擊力和對換能器的反沖力,更利于焊接較為精密的工件及有效保護壓電陶瓷片。

精密的微調機構，微調距離可精密到0.02mm,并且有儀表指示。機身高度及焊頭的下降距離均有刻度指示，度1.0mm;

獨特的長方型立柱設計，機械強度更高，有效避免了工作時的后仰現象，機架板金等全部由激光切割機,數控剪板折彎機加工而成,保證整機裝配吻合精良，整機全部烤漆處理，附著性好，不脫落，外型美觀大方。

采用臺灣線性滑軌，精密度極高，（是傳統的導桿配直線軸承不能比擬的）且堅固耐磨，使焊頭下降更平穩,不偏不移.，更有利于焊接較為精密之產品。

平衡機構:換能器組件可隨意旋轉，且換能器組件設水平可調結構，工作臺設可調結構，兩種調試結構使調試模具更方便快捷,易于操作,易學易懂.

全套優質進口元器件組裝,功放部分改良設計,增加放大組件分擔負載, 降低三極管的溫升,降低毀損率，無程控板設計,由日本OMRON時間繼電器替代機械式時間撥碼開關,時間控制更為可靠。

勁旺超聲波焊接的基本原理及特點： 由超聲波發生器產生15KHZ的高壓、高頻電信號，通過換能器的壓電逆效應轉換成同頻率的機械振蕩，并以音頻縱波的形式作用于塑料制品工件上，通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到工件本身的熔點時，工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，達成的焊接。

超聲波塑料焊接機的應用：

超聲波塑料焊接機廣泛應用到航空、船舶、汽車、電器、包裝、玩具、電子、醫械、包裝、汽配、漁具、紡織等行業。

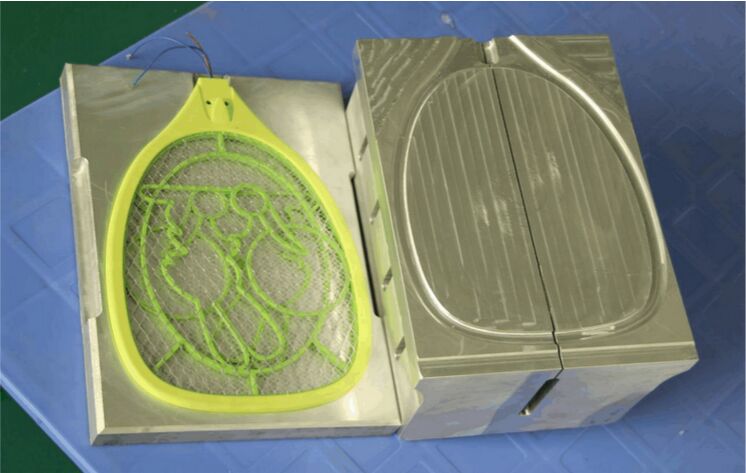

如:一次性的輸液過濾器、血漿分離杯、自封袋、塑料酒瓶蓋、洗碗機水輪、塑料玩具、車燈、塑料假魚餌、充電器外殼，手機吊帶的焊接、一次打火機外殼焊接等。

如：汽車車門焊接、汽車汽車儀表焊接、車燈車鏡焊接、遮陽板焊接、內飾件焊接、濾清器焊接，反光材料焊接、反光道釘焊接、保險杠焊接、拉索焊接、摩托車用塑料濾清器焊接、散熱器焊接、制動液罐焊接、油杯焊接、水箱焊接等

如：通訊設備焊接，無繩電焊接話焊接，手機配件焊接，手機殼焊接，電池殼,充電器焊接、U盤焊接，SD卡焊接，CF卡，ＵＳＢ接插件焊接、藍牙焊接、音箱金屬面蓋焊接等。
