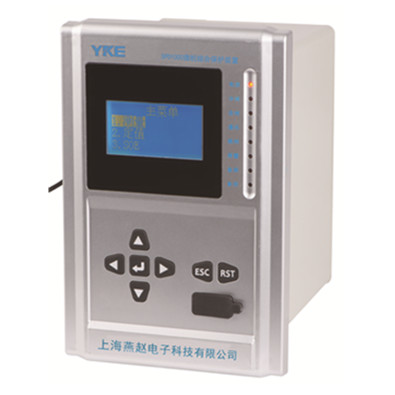

PD1000T 變壓器綜合保護裝

上海市變壓器綜合保護裝廠家

采購數量

1000 件以上

價格

￥10.00

運費： 上海市金山區 | 賣家支付運費

購買數量： 庫存 1000件

在線詢盤 聯系方式尚未完善

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（PD1000T 變壓器綜合保護裝）

品牌： 燕趙
型號： PD1000T
加工定制： 是

產品概述

概述

型號	PD1000L	PD1000T	PD1000M	PD1000C	PD1000I	PD1000U
名稱	線路保護	變壓器保護	電動機保護	電容器保護	電流保護	電壓保護
三段式過流保護	√	√	√	√	√
反時限過流保護	√	√	√	√	√
低電壓閉鎖過流保護	√	√	√	√
低電壓一段保護						√
低電壓二段保護						√
過負荷保護	√	√		√
不平衡電流保護				√
不平衡電壓保護				√
過流加速段保護	√
三相重合閘	√
定時限零序電流保護	√	√			√
反時限零序電流保護	√	√			√
零序電流保護			√
零序電壓保護	√	√	√
低電壓保護	√	√	√	√
過電壓保護	√	√	√	√		√
堵轉保護			√
過熱保護			√
負序電流保護			√
欠流保護			√
起流時間時間過長保護			√
三相失壓保護	√	√	√	√
四路非電量保護		√		√
PT斷線檢測	√	√	√	√		√
開關狀態異常告警	√	√	√	√	√	√
裝置失電告警	√	√	√	√	√	√

主要特點

強大而通用的軟硬件平臺設計：采用最現代的DSP數字微處理器和雙CPU的設計方案；完備的保護功能配置和強大的電參數測量功能；硬件為通用化設計，便于使用和維護；軟件采用模塊化設計，便于軟件的移植和升級，并保證產品保護原理、保護邏輯的繼承；完善的硬件自檢功能和定值參數的糾錯檢查功能；寬范圍的工作電源100-550VDC，24VDC，48VDC或85-450VAC，50Hz；極高可靠性：可適應惡劣的現場運行環境，優異的抗干擾性能，通過高達4級的快速瞬變干擾試驗、靜電放電干擾試驗以及其他抗干擾試驗；符合IEC、GB、DL等各種技術規范和ISO9001:2000產品質量標準，高可靠、免維護、高精度、免校驗；采用抗振動、寬溫、防塵密封以及“一對一”的設計原則，即可分散安裝于開關柜上，也可集中組屏配置；一體化小巧的智能設計：兼有多種電參數測量的遙測功能、8路開出的遙控功能、12路開入的遙信功能，1路模擬量輸出，應用于DCS系統，可對應各種電參數；為嵌入式結構設計，外形尺寸:170×151.1×220.56；開孔尺寸：151.1×211.1；人性化的人機界面設計：采用大尺寸藍色屏幕，漢化界面，可直觀描述電參數；八個LED信號指示燈，可直觀指示信息狀態；豐富的通訊接口：1路的RS485通訊接口；1路USB調試口；通訊規約MODBUS-RTU等。

開孔尺寸圖以及安裝圖

技術指標

項目		參數
測量	電壓測量范圍	5%~120%Ue，精度：0.5%
	電流測量范圍	5%~120%Ue，精度：0.5%
	有功功率	0~999999.9KW，精度：1%
	無功功率	0~999999.9Kvar，精度：1%
	視在功率	0~999999.9KVA，精度：1%
	頻率	45Hz~65Hz，精度：±0.02Hz
	有功電度	0~99999999.9KW，精度：2%
	無功電度	0~99999999.9KW，精度：2%
保護	電壓保護范圍	5%~2000%le
	電流保護范圍	5%~120%Ue
	動作值精度	3%
	時間精度	定時限（<3%或80ms，反時限<5%),<5%
變送	范圍	4~20mA
	負載	≤500ohm
	精度	0.5%
DI輸入	光電隔離	隔離電壓5000Vac rms
DI輸入	供電	外接無源干結點（內部供電）
DO輸出	輸出形式	機械式觸電，合閘及告警（常開），跳閘（常閉）
	觸電接觸電阻	30mO/1A
	允通電壓	250Vac/dc
	允通電流（阻性）	5A/250Vac
環境	工作溫度	-10~60℃
	存儲溫度	-20~70℃
	工作濕度	5%~95%RH無凝露
	面板防護等級	IP54
	工作電源	85~400VAC、100V~560VDC
	功耗	10W

保護功能配置

PD1000L 線路保護裝置	PD1000T 變壓器保護裝置	PD1000M 電動機保護裝置	PD1000C 電容器保護裝置
功能:
● 三段式相過流保護	● 三段式相過流保護	● 三段式相過流保護	● 三段式相過流保護
● 反時限過流保護	● 反時限過流保護	● 反時限過流保護	● 反時限過流保護
● 低電壓閉鎖過流保護	● 低電壓閉鎖過流保護	● 低電壓閉鎖過流保護	● 低電壓閉鎖過流保護
● 過負荷保護	● 過負荷保護	● 零序電流保護	● 過負荷保護
● 過流加速段保護	● 定時限零序電流保護	● 零序電壓保護	● 不平衡電流保護
● 三相重合閘	● 反時限零序電流保護	● 低電壓保護	● 不平衡電壓保護
● 定時限零序電流保護	● 零序電壓保護	● 過電壓保護	● 低電壓保護
● 反時限零序電流保護	● 低電壓保護	● 堵轉保護	● 過電壓保護
● 零序電壓保護	● 低電壓保護	● 過熱保護	● 三相失壓保護
● 低電壓保護	● 過電壓保護	● 負序電流保護（帶反時限）	● 四路非電量保護
● 過電壓保護	● 三相失壓保護	● 欠流保護	● PT斷線檢測
● 三相失壓保護	● 12路非電量保護	● 起動時間過長保護	● 開關狀態異常告警
● PT斷線檢測	● PT斷線檢測	● 三相失壓保護	● 裝置失電告警
● 開關狀態異常告警	● 開關狀態異常告警	● PT斷線檢測
● 裝置失電告警	● 裝置失電告警	● 開關狀態異常告警
		● 裝置失電告警

PD1000I 電流保護裝置	PD1000U 電壓保護裝置	PD1000B 備自投保護裝置	PD1000PT PT并列保護裝置
功能
● 三段式相過流保護	● 低電壓一段保護	● 兩進線互投	● 兩段母線過壓
● 反時限過流保護	● 低電壓二段保護	● 母聯備自投	● 兩段母線低壓
● 定時限零序電流保護	● 過電壓保護	● 母聯開關兩段電流保護	● 兩段母線PT斷線
● 開關狀態異常告警	● PT斷線檢測		● 兩段母線絕緣監測
● 裝置失電告警	● 開關狀態異常告警
	● 裝置失電告警
