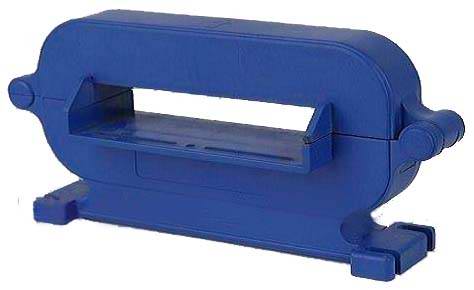

KF2系列電流變送器

一、簡 介：

         KF2系列矩形122mm×22mm孔夾鉗型兩（三）線制電流變送器是應用霍爾效應的開環電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

二、特 性：

1. 應用霍爾效應的開環電流傳感器
2. 符合UL94—V0標準的絕緣外殼
3. 原副邊回路電絕緣

三、優 勢：

         的性能／價格比、方便檢測、穿孔方式、無插入損耗、抗干擾能力強、電流過載能力

四、應 用：

         變頻調速系統、通訊電源、電池電源、不間斷電源、開關電源、斬波器、電化學

五、電參數：

1.    產品型號：KF2—□A/4—20mA
2.    原邊額定有效值電流：AC/DC 0～3000A各檔
3.     副邊輸出電流：DC4～20mA
4.    電源電壓（±5%）：＋24VDC
5.    絕緣耐壓（原副邊之間）：50HZ，1分鐘，3KV
6.    測量負載：250Ω
7.    電流消耗：30mA
8.    測量總精度（25℃）：±1%F.S
9.    線性度：±1%
10.    零點失調電流：±0.2mA
11.    溫度漂移（0～＋70℃）：≤0.1%／℃
12.    響應時間：＜300ms
13.    di／dt跟隨精度：100A／μs
14.    頻帶寬度：30Hz…3KHz
15.    環境操作溫度：－10℃～＋70℃
16.    環境貯存溫度：－25℃～＋85℃
17.    測量孔徑：122×22mm

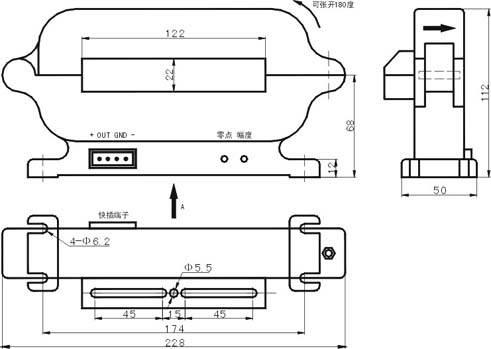

六、KF2系列矩形122mm×22mm孔夾鉗型電流變送器外形尺寸圖：

副邊連接：

1. ＋：電源電壓＋24VDC
2. OUT：輸出OUT
3. GND：空
4. －：空

輸出調節：

1. 幅度：幅度調節
2. 零點：零點調節

七、機械參數：

1. 自然公差：±0.2mm
2. 原邊穿孔：Φ25mm
3. 安裝：2孔定位栓Φ3.5mm

九、接線原理圖：

雙電源接線方式
