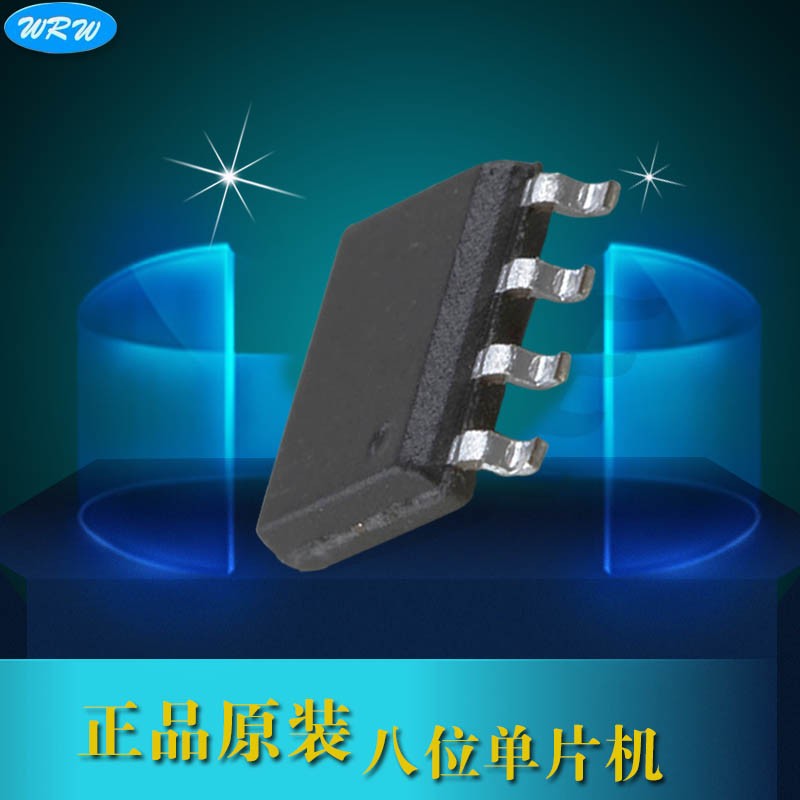

松翰SN8P2501D單片機MCU

是我們的追求，客戶滿意是我們的承諾！

產品描述：
SN8P2501D是一個帶有RISC-like系統的8位單片機，具有高性能和低功耗的特點。1T(一條指令周期就是一個時鐘周期)結構，16MIPS的計算能力。另外，高EFT性能使其適合應用于高干擾的工業環境。SN8P2501D的IC結構，包括1K-word的程序內存（OTP ROM），48-byte的數據存儲器（RAM），兩個8位定時計數器（T0，TC0），一個看門狗定時器，3個中斷源（T0，TC0，INT0），一通道PWM輸出（PWM0），一通道buzzer輸出（BZ0）和4層堆棧緩存器。 SN8P2501D還提供4種不同的振蕩器模式給系統作為系統時鐘：包括高/低速晶體振蕩器/陶瓷諧振器和廉價的RC振蕩器。此外，SN8P2501D還包括一個內部16MHz RC振蕩器作為系統時鐘和一個由程控的內部低頻RC振蕩器作為低速模式的系統時鐘。
特點：
? ROM：1K * 16 bits
? RAM：48 * 8 bits
? 4層堆棧緩存器
? 單向輸入：P1.1
? 由改變電平觸發喚醒的埠：P0，P1
? 外部中斷邊緣觸發：P0.0，由PEDGE緩存器控制
? 內部高速時鐘：16MHz RC振蕩器
? 三段LVD
? 二個8位的定時器/計數器
? 大多數指令周期就是一個時鐘周期
? 一個時鐘周期就是一條指令周期
? 內置看門狗定時器
? 三個中斷源
? 內部低速時鐘：RC振蕩器，16KHz/3V，32KHz/5V
? 外部高速時鐘：晶體 16MHz / RC，10 MHz
? 內部上拉電阻：P0，P1，P2，P5
? 可程序設計開集極輸入輸出：P1.0
? 雙向輸入輸出：P0，P1，P2，P5

產品結構方框圖：

產品引腳定義圖：


封裝外形尺寸（SOP-14貼片）：

封裝外形尺寸（DIP-14直插）：

松翰SN8P2501D（系列應用封裝）

松翰仿真機（外觀）

松翰燒錄器（外觀）

三證合一：

原裝，，正規！
