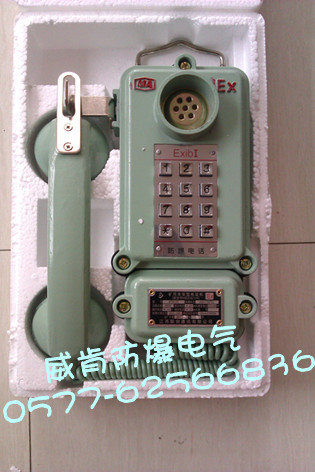

KTH106-1Z(A） 礦用本質安全型自動電話機 原HBZK-1型

KTH106-1Z 型礦用本質安全型自動電話機
一、使用范圍
     KTH106-1Z 型礦用本質安全型自動電話機是根據Q/HX001-2007標準生產的。為脈沖與雙音頻兼容電話機，與關聯設備HDK礦用電話?cǎi)詈掀骷拜敵鲂盘?hào)符合要求的調度臺或交換機可組成煤礦安全通訊系統網?？蓮V泛使用于具有性氣體的環境中。其防爆標志為“ExibⅠ”。

二、型號含義


三、主要特點
1、本電話機殼為鋁合金，外型美觀，機械強度高。
2、采用國內新型按鍵號盤。
3、電話機內電路采用國際通用集成電路，具有發號準確，通話清晰，工作穩定等優點。
4、具備雙音頻發號兼脈沖發號功能（出廠時一般開關置于雙音頻）。
5、整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。

四、主要技術參數
1、使用條件
   環境溫度：-10℃-+40℃；
   相對溫度：≤95%（+25℃時）
   大氣壓力：（86-106）kpa
   關聯設備：HDK耦合器
2、本安參數見表1：
             表1

3、電聲指標見表2：
             表2

振鈴聲級：≥80dB。
脈沖斷續比：1.6±0.2:1
脈沖速率：10±1次/秒
雙音頻號盤頻率見表3
           表3


頻率誤差≤1.5%。
低頻群電平：-9dBm±3dB
高頻群電平：-7dBm±3dB
頻率組合中，高頻分量電平應比低頻分量電平高2±1dB

4、外形尺寸mm：112×290×122
5、整機重量：2.5kg
6、通訊距離：≤10km，線纜型號規格為MHYV1*2*7/0.37。

五、使用說明
1、將電話機的輸入線接至HDK型耦全器輸出端（耦合器應位于安全區）而耦合器輸入端接與其輸入信號相符合的調度臺或交換機即可。
2、當調度臺或交換機信號制式為脈沖信號時，把話機打開，把開關“于脈沖”位。
3、摘機后聽到撥號音即可撥號，當被叫占線，可先掛機，再摘機重新?lián)芴?hào)即可。

六、使用注意事項
1、避免電話機強烈震動，沖擊和水淋。
2、電話機在檢修時，不得改變電路元件規格與型號，否則將破壞防爆性能。
3、本電話機只允許與HDK型耦合器使用，禁止與其它關聯設備作用。
4、本電話機配接的用戶線路應滿足下列要求：
用戶線環阻≤1kΩ
線間漏電電阻≤20kΩ
分布電容≤0.1μF/km
分布電感≤1mH/km

七、訂貨須知
訂貨要以合同為依據，將產品的名稱、型號、數量、地址、電話、銀行及帳號、聯系人等寫清楚。
