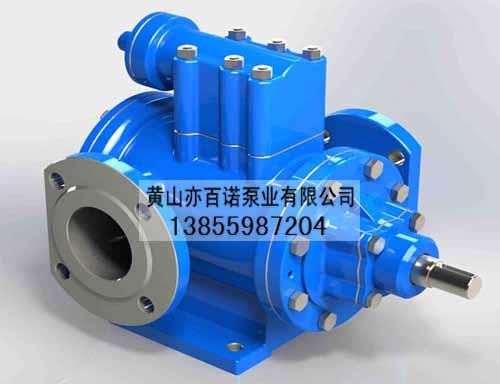

3GR50×4E燃油螺桿泵整機(供應磨煤機)

 3GR50×4E燃油螺桿泵整機(供應磨煤機)

螺桿襯套
螺桿襯套(包括起著螺桿襯套作用的泵體，即泵體和螺桿襯套合二為一的結構，它多數用于小泵或不重要的場合)的作用是將三根螺桿裝配在它的三個內孔之中，用其內孔包容螺桿螺旋嚙合形成的密封腔，從而將其兩端的吸入腔和排出腔有效地隔開。封閉在螺桿襯套孔內的螺桿螺旋的有效長度稱為工作長度。所謂有效長度是指能確保螺桿螺旋段形成密封腔的起始位置(在吸入腔一端)和最終位置(在排出腔一端)之間的實際尺寸。顯然螺桿襯套內孔兩端或螺桿螺旋兩端若存在圓角或倒角的軸向長度尺寸是不能計算在內的，因為這兩個尺寸不能起到封閉密封腔的作用

3GR系列三螺桿泵型號代碼解析:　　
3GR25×4W21 ：3GR螺桿泵系列，25主螺桿外徑25mm，4螺桿螺距數目為4個，W21襯套鑄銅
3GR30×4W2  ：3GR螺桿泵系列，30主螺桿外徑30mm，4螺桿螺距數目為4個，W2襯套鑄鐵
3GR36×4W2  ：3GR螺桿泵系列，36主螺桿外徑36mm，4螺桿螺距數目為4個，W2襯套鑄鐵
3GR42×4AW2 ：3GR螺桿泵系列，42主螺桿外徑42mm，4螺桿螺距數目為4個，W2襯套鑄鐵
3GR42×6AW21：3GR螺桿泵系列，42主螺桿外徑42mm，6螺桿螺距數目為6個，W21襯套鑄銅
3GR50×2W2  ：3GR螺桿泵系列，50主螺桿外徑50mm，2螺桿螺距數目為2個，W2襯套鑄鐵
3GR70×2W2  ：3GR螺桿泵系列，70主螺桿外徑70mm，2螺桿螺距數目為2個，W2襯套鑄鐵
3GR85×2W2  ：3GR螺桿泵系列，85主螺桿外徑85mm，2螺桿螺距數目為2個，W2襯套鑄鐵
3GR100×2W2 ：3GR螺桿泵系列，100主螺桿外徑100mm，2螺桿螺距數目為2個，W2襯套鑄鐵
備注：3GR：介質為重質燃油 3Gr：介質為輕質燃油 3GW：介質為高溫加熱油 3GN：介質為高粘油料 3GA：代表改進設計 3GS：代表雙吸

手機：潘慶明13855987204

電話：0559-7502080

微信：ybn001

QQ：2285963471

 3GR50×4E燃油螺桿泵整機(供應磨煤機)

3GR系列三螺桿泵規格型號：
3GR50×2W2    3GR50×2W21    3GR50*2W2     3GR50×2  3G50×2
3GR50×4AW2   3GR50×4AW21   3GR50*4AW21   3GR50×4A 3G50×4A
3GR70×2W2    3GR70×2W21    3GR70*2W2     3GR70×2  3G70×2
3GR70×3W2    3GR70×3W21    3GR70*3W21    3GR70×3  3G70×3
3GR70×4W2    3GR70×4W21    3GR70*4W21    3GR70×4  3G70×4
3GR85×2W2    3GR85×2W21    3GR85*2W2     3GR85×2  3G85×2
3GR85×4W2    3GR85×4W21    3GR85*4W21    3GR85×4  3G85×4
3GR100×2W2   3GR100×2W21   3GR100*2W2    3GR100×2 3G100×2
3GR100×4W2   3GR100×4W21   3GR100*4W21   3GR100×4 3G100×4
3G0×2W2   3G0×2W21   3G0*2W2    3G0×2 3G110×2
3G0×4W2   3G0×4W21   3G0*4W21   3G0×4 3G110×4
3GR70×3W23,磨煤機螺桿泵3GR50×4E
3GR20×4W2    3GR20×4W21    3GR20*4W2     3GR20×4  3G20×4
3GR20×6W2    3GR20×6W21    3GR20*6W21    3GR20×6  3G20×6
3GR25×4W2    3GR25×4W21    3GR25*4W2     3GR25×4  3G25×4
3GR25×6W2    3GR25×6W21    3GR25*6W21    3GR25×6  3G25×6
3GR30×4W2    3GR30×4W21    3GR30*4W2     3GR30×4  3G30×4
3GR36×4W2    3GR36×4W21    3GR36*4W21    3GR36×4  3G36×4
3GR36×6AW2   3GR36×6AW21   3GR36*6AW21   3GR36×6A 3G36×6A
3GR42×4AW2   3GR42×4AW21   3GR42*4AW2    3GR42×4A 3G42×4A
3GR42×6AW2   3GR42×6AW21   3GR42*6AW21   3GR42×6A 3G42×6A

常規機械密封3GR25*4螺桿泵 3GR25×4 2.0 m3/h 1.0Mpa   3GR25×4-1.6/25
空預器導向軸承潤滑油站 油泵型號3GR30×4  額定流量：1.6m?/h  額定壓力1.0MPa  轉速1410  電機Y90L-4
汽輪機氫側密封油3GR42×4A型螺桿泵為3軸螺桿泵，流量為4.8m?/h；壓力為1.0MPa；轉速為1450r/min
#4機密封油氫側交流潤滑油泵 型號：3GR42*4AW21 流量：10m3／h 揚程：2.5 Mpa 轉速：2900 r/min  轉向：從電機向泵看為順時針
型號3Gr42×4A 形式：螺桿泵   軸功率：4.9KW  流量：10.5m3/h  轉速：2900r/min  出口壓力：1.0MPa  汽蝕余量：4.5m  電機：YB132S1-2
鍋爐燃油泵：3Gr42×6A  Q=9m3/h   H=2.5MPa   電機：N=15KW  n=2900rpm
輔助油泵 型號：3GR50×2，流量：266L/min，公稱壓力：1.0MPa 電機：型號：YB160M1-2B3
螺桿泵型號 3GR50×4E 轉速 1150r／min 壓力 0.9 MPa 流量 9立方米 軸功率 4.7 KW 出廠編號 03023
空側密封交流主油泵型號3GR70×2-23/10    流量23m?/h(384L/min)  排出壓力1.0Mpa  轉速1450r/min  軸功率9.8KW
氫側油泵型號3G42×4A-4.8×10  流量4.8m?/h(80L/min)  排出壓力1.0Mpa  轉速1450r/min   軸功率2.4KW
大稀油站螺桿泵3Gr70×2 流量200l/min  數量2臺
3GR70×3W21大型機床配套沖洗，冷卻油泵3GR70*3W21機床廠配套深孔鉆銑床，冷卻，沖洗，潤滑
交流密封油油泵：型號3Gr85×2 形式：螺桿泵   軸功率：18KW  流量：40m3/h  轉速：1450r/min  出口壓力：1.0MPa  汽蝕余量：4.5m  電機：YB180L-4
螺桿泵、3GR85×2W2、 1.0MPa、40m3/h
低壓油泵型號：3Gr85×2    2臺 公稱流量：500L/min（一用一備）  公稱壓力：0.6 MPa
川潤螺桿泵（低壓）裝置型號：3Gr85×2（2臺） 公稱流量：631 L/min 公稱壓力：1 MPa  正常工作壓力：0.2-0.4 MPa 電機型號：Y180L-4B3 轉速：470 r/min 功率：22 kW
川潤螺桿泵（低壓）裝置型號：3Gr100×2（2臺） 公稱流量：1000 L/min 公稱壓力：1.0 MPa 電機型號：Y200L-4/B3  轉速：1470 r/min 功率：30kW
螺桿泵2.5MPa 3GR36×3C2  3GR45×3C2  3GR70×3C2  3GR85×3C2
螺桿泵4.0MPa 3GR36×5C2  3GR45×4C2  3GR70×4C2  3GR85×4C2
螺桿泵6.3MPa 3GR45×6C2  3GR60×6C2  3GR70×6C2  3GR85×6C2

 3GR50×4E燃油螺桿泵整機(供應磨煤機)
