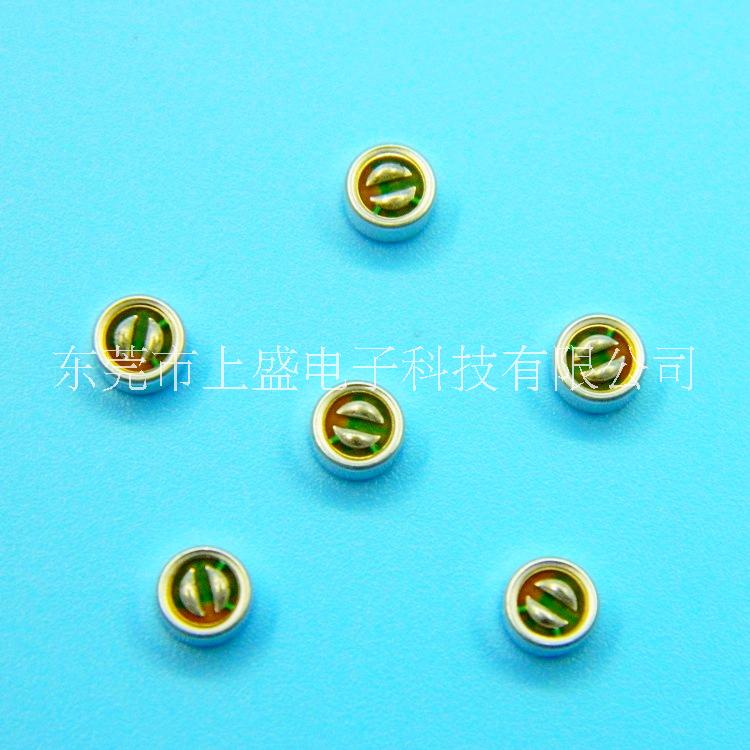

咪頭供應東莞 供應麥克風 咪頭生產直銷 咪頭批發 語音咪頭 傳聲器供應商

上盛電子科技有限公司成立于1998年，集于設計、研發、生產、銷售為一體的現代化企業。

隨著公司實力的不斷提升和市場發展的需求，公司屬下機構已上至3家，主力打造客戶所需求的生產能力、品質能力、銷售服務能力為一體的信譽企業。
上盛電子致力于專業生產銷售發聲器件,分別為:喇叭、咪頭、蜂鳴器、蜂鳴片等。嚴格執行ISO9001質量管理體系和IS014001環境管理體系標準，產品通過歐盟ROHS認證、REACH認證、質量體系認證。公司擁有現的電子生產設備及品質檢測設備，可以根據每一位客戶的需求設計、開發產品。
上盛電子秉著“品質、合理價格、準時付運、良好服務、持續改進”的服務理念，與國內外客戶共同合作發展。歡迎咨詢訂購!

              上盛電子咨詢電話:0769-88001065傳真：0769-82932567

業務員：易先生13794968086

                              QQ：1085459933

郵箱E-mail:shdzkj168@126.com

咪頭：是將聲音信號轉換為電信號的能量轉換器件，是和喇叭正好相反的一個器件（電→聲）。是聲音設備的兩個終端，咪頭是輸入，喇叭是輸出。又名麥克風，話筒，傳聲器，咪膽等。

   我司咪頭型號如下：9767、9745、9790、9750、9465、6050、6027、6015、6018、6022、6035、6013、4015、4011、4013、4522等。

  本司推出的焊點咪頭、帶針插腳咪頭、帶線咪頭、帶電容式傳聲器咪頭、貼片咪頭、駐極體式送話器、電容咪廣泛用于錄音筆、手機、麥克風、電話機、藍牙耳機、聲控?zé)簟⒍鷻C(jī)耳麥、對講機、數碼相機MP3MP4、助聽器、玩具、錄音筆、藍牙耳機、藍牙音響、話務耳機 、IP可視電話、可視對講機。數碼相機、車載藍牙、手機聲控玩具等通信及數碼領域，以上產品型號主要包括駐極體式咪頭、貼片式咪頭，全指向和單指向咪頭。功能主要有：防水，消噪、抗干擾、等。

 駐極體傳聲器的結構

  以全向MIC,振膜式極環連接式為例

  1、防塵網：

  保護咪頭，防止灰塵落到振膜上，防止外部物體刺破振膜，還有短時間的防水作用。

  2、外殼：

  整個咪頭的支撐件，其它件封裝在外殼之中，是傳聲器的接地點，還可以起到電磁的作用。

  3、振膜：是一個聲-電轉換的主要零件，是一個繃緊的特氟窿塑料薄膜粘在一個金屬薄圓環上,薄膜與金屬環接觸的一面鍍有一層很薄的金屬層,薄膜可以充有電荷，也是組成一個可變電容的一個電極板，而且是可以振動的極板。

  4、墊片：

  支撐電容兩極板之間的距離，留有間隙，為振膜振動提供一個空間，從而改變電容量。

  5、背極板：

  電容的另一個電極，并且連接到了FET（場效應管）的G（柵）極上。

  6、銅環：

  連接極板與FET（場效應管）的G（柵）極，并且起到支撐作用。

  7、腔體：

  固定極板和極環，從而防止極板和極環對外殼短路（FET（場效應管）的S（源極），G（柵）極短路）。

  8、PCB組件：

  裝有FET，電容等器件，同時也起到固定其它件的作用。

  9、PIN：有的傳聲器在PCB上帶有PIN（腳），可以通過PIN與其他PCB焊接在一起，起連接另外前極式，背極式在結構上也略有不同。

 咪頭的電原理圖：

  FET(場效應管)MIC的主要器件，起到阻抗變換或放大的作用，

  C;是一個可以通過膜片震動而改變電容量的電容，聲電轉換的主要部件。

  C1,C2是為了防止射頻干擾而設置的，可以分別對兩個射頻頻段的干擾起到抑制作用。

  RL:負載電阻，它的大小決定靈敏度的高低。

  VS:工作電壓，MIC提供工作電壓

  :CO:隔直電容，信號輸出端.

 駐極體咪頭的工作原理：

  由靜電學可知，對于平行板電容器，有如下的關系式：C=ε．S/L ……①即電容的容量與介質的介電常數成正比，與兩個極板的面積成正比，與兩個極板之間的距離成反比。

  另外，當一個電容器充有Q量的電荷，那么電容器兩個極板要形成一定的電壓，有如下關系式：C=Q/V ……②

  對于一個駐極體咪頭，內部存在一個由振膜，墊片和極板組成的電容器，因?yàn)槟て铣溆须姾?，并且是一個塑料膜，因此當膜片受到聲壓強的作用，膜片要產生振動，從而改變了膜片與極板之間的距離，從而改變了電容器兩個極板之間的距離，產生了一個Δd的變化，因此由公式①可知，必然要產生一個ΔC的變化，由公式②又知，由于ΔC的變化，充電電荷又是固定不變的，因此必然產生一個ΔV的變化。

  這樣初步完成了一個由聲信號到電信號的轉換。

  由于這個信號非常微弱，內阻非常高，不能直接使用，因此還要進行阻抗變換和放大。

  FET場效應管是一個電壓控制元件，漏極的輸出電流受源極與柵極電壓的控制。

  由于電容器的兩個極是接到FET的S極和G極的，因此相當于FET的S極與G極之間加了一個Δv的變化量，FET的漏極電流I就產生一個ΔID的變化量，因此這個電流的變化量就在電阻RL上產生一個ΔVD的變化量，這個電壓的變化量就可以通過電容C0輸出，這個電壓的變化量是由聲壓引起的，因此整個咪頭就完成了一個聲電的轉換過程。

 咪頭的主要技術指標：

  咪頭的測試條件;MIC的使用應規定其工作電壓和負載電阻,不同的使用條件,其靈敏度的大小有很大的影響

  電壓 電阻

  1、消耗電流：即咪頭的工作電流

  主要是FET在VSG=0時的電流，根據FET的分檔，可以做成不同工作電流的傳聲器。但是對于工作電壓低、負載電阻大的情況下，對于工作電流就有嚴格的要求，由電原理圖可知

  VS=VSD+ID×RL ID = (VS- VSD)/ RL

  式中 ID FET 在VSG等于零時的電流

  RL為負載電阻

  VSD,即FET的S與D之間的電壓降

  VS為標準工作電壓

  總的要求 100μA〈IDS〈500μA

  2、靈敏度：單位聲壓強下所能產生電壓大小的能力。

  單位：V/Pa 或 dBV/Pa 有的公司使用是dBV/μBar

  -40 dBV/Pa=-60dBV/μBar

  0 dBV/Pa=1V/Pa

  聲壓強Pa=1N/m2

  3、輸出阻抗：基本相當于負載電阻RL(1-70%)之間。

  4、方向性及頻響特性曲線：

  a、全向: MIC的靈敏度是在相同的距離下在任何方向上相等，全向MIC的結構是PCB上全部密封,因此,聲壓只有從MIC的音孔進入，因此是屬于壓強型傳聲器。

  頻率特性圖：

  b、單向 單向MIC 具有方向性，如果MIC的音孔正對聲源時為0度，那么在0度時靈敏度，180度時靈敏度，在全方位上呈心型圖，單向MIC的結構與全向MIC不同，它是在PCB上開有一些孔，聲音可以從音孔和PCB的開孔進入，而且MIC的內部還裝有吸音材料，因此是介于壓強和壓差之間的MIC。

  頻率特性圖：

  c、消噪型：是屬于壓差式MIC，它與單向MIC不同之處在于內部沒有吸音材料，它的方向型圖是一個8字型

  頻率特性：

  5、頻率范圍：

  全向： 50~12000Hz 20~16000Hz

  單向：100~12000Hz 100~16000Hz

  消噪：100~10000Hz

  6、聲壓級:是指MIC的失真在3%時的聲壓級,聲壓級定義:20μpa=0dBSPL

  MaxSPL為115dBSPLA SPL聲壓級 A為A計權

  7、S/N信噪比：即MIC的靈敏度與在相同條件下傳聲器本身的噪聲之比，詳見產品手冊，噪聲主要是FET本身的噪聲 .

備注：錄音器的咪頭正負極接反了不能用，錄音器的咪頭的負極是和屏蔽線連接，會造成無聲音
