工頻信號發生器

工頻信號發生器概述及工作原理

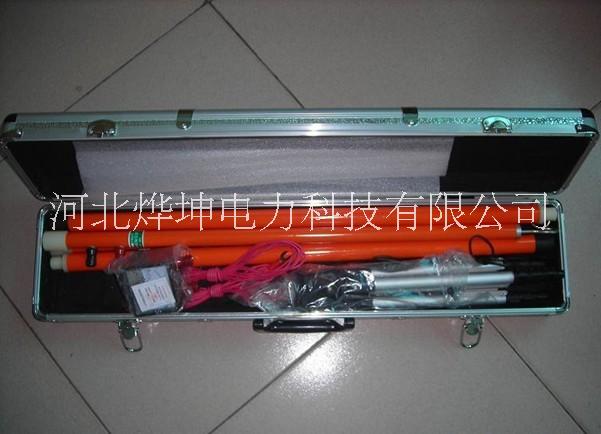

頻信號發生器是一種檢驗高壓線路是否帶電的工具。一．工頻信號發生器概述

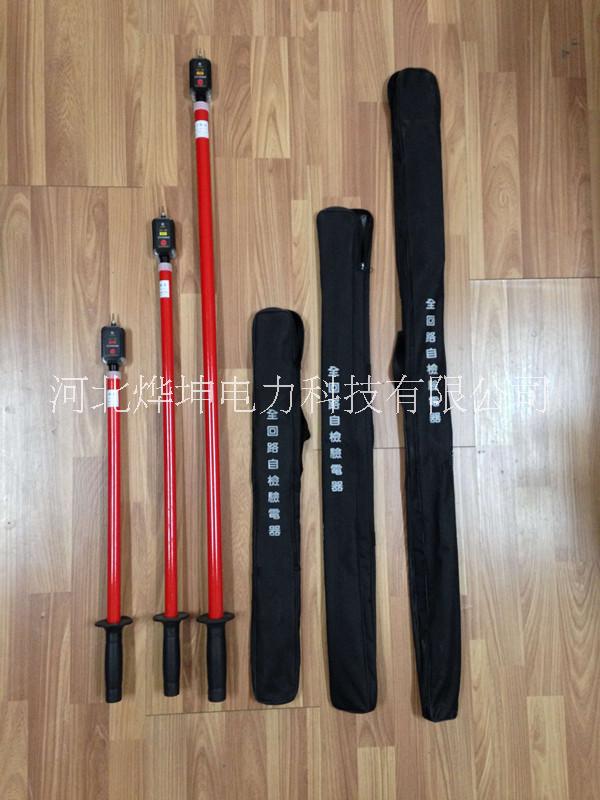

　　高壓聲光驗電器是一種檢驗高壓線路是否帶電的工具，是電力工作者必備的安全工具之一，目前國內市場上的驗電器種類繁多，性能參差不齊，或由于各種原因造成驗電器失靈，影響正常使用。目般檢驗驗電器好壞的驗電信號發生器為高頻電子升壓式信號發生器，由于高頻和工頻存在很大區別，因此普通驗電信號發生器不能完全確定驗電器性能的好壞，即使檢驗時正常，驗電器也可能是壞的，不能正常使用。針對上述問題，應眾多電力部門的要求，我廠研制了工頻驗電信號發生器，完全杜絕了驗電器檢驗失靈的問題。

二．工頻信號發生器原理

　　該產品有交流供電式和自身供電式兩種類型，交流供電式適用于有市電的場合，經過調壓器，升壓變壓器將工頻電升壓到驗電器啟動電壓，自身供電式就是發生器本身自帶可充電蓄電池，經過工頻逆變器將直流變換成工頻電，然后經升壓器升壓至驗電器啟動電壓，用以檢驗驗電器性能好壞。

　　三．工頻信號發生器性能參數

　　1.10KV型 輸出電壓：工頻0-4KV(10KV啟動電壓1.5-4KV）

　　2.6-35KV型 輸出電壓：工頻0-12KV（35KV啟動電壓5.25-14KV）

　　3.6-110KV型輸出電壓：工頻0-35KV（110KV啟動電壓16.5-44KV）

　　4.6-220KV型輸出電壓：工頻0-60KV（220KV啟動電壓33-88KV）

　　注：一般驗電器啟動電壓控制范圍在（0.15-0.3）倍額定電壓。

　　四．工頻信號發生器使用說明：使用時接通電源，調壓器調到零位，將電源開關打開，一個人將驗電器探頭接觸發生器高壓輸出，另一人緩緩升高輸出電壓，至驗電器聲光報警，觀察驗電器啟動電壓是否在規定范圍內，使用后調壓器調到零位，關閉電源。自帶電瓶式如果出現無高壓現象，應首先檢查電瓶是否老化。

　　注意：因為發生器內部加了限流元件，因此高壓輸出電流很小，對人體沒有傷害。但為了安全起見，身體部分不要接觸高壓輸出端！
