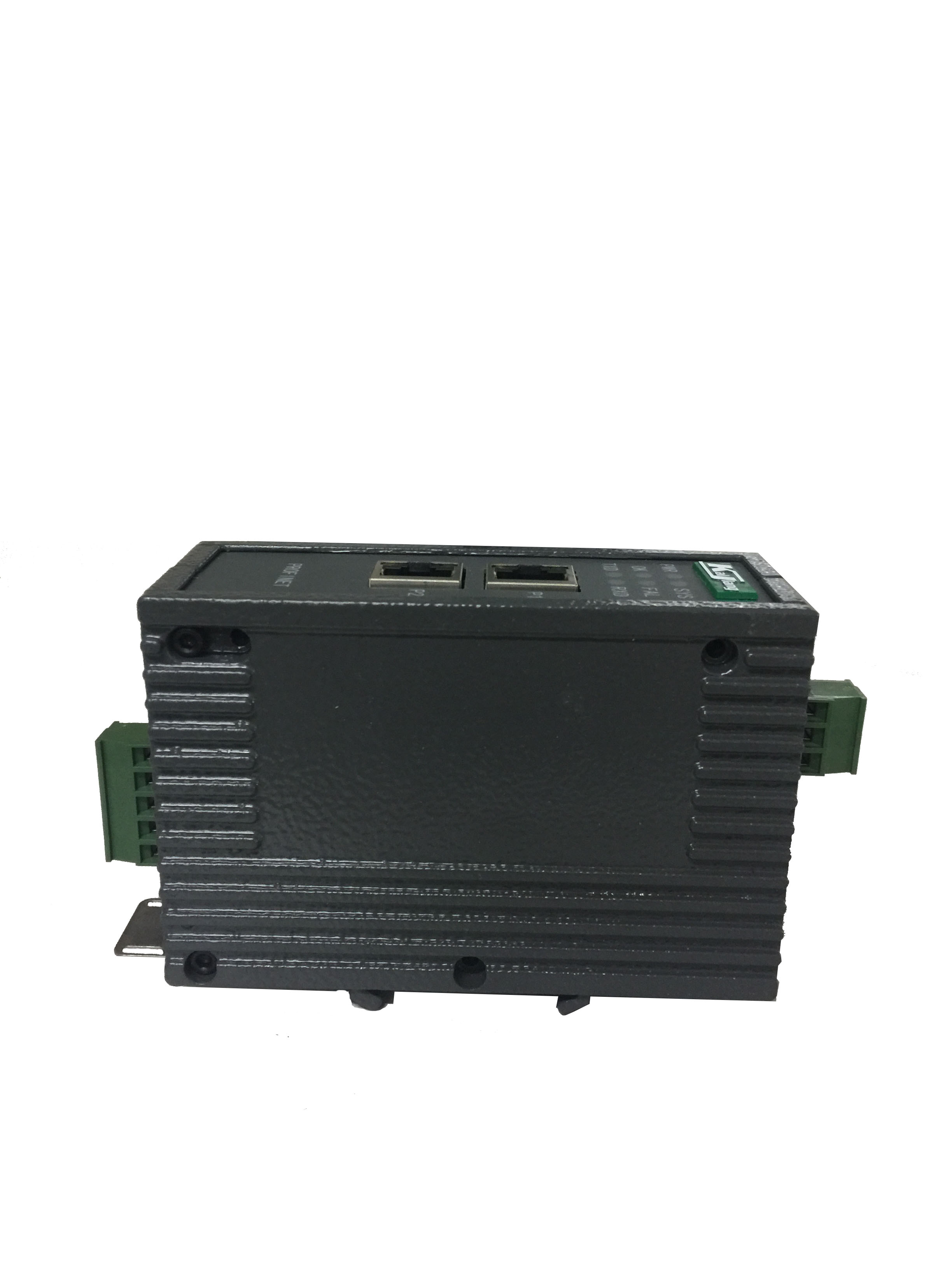

開疆智能MODBUS轉PROFINET網關
本MODBUS轉PROFINET網關型號為PNMD485-K20，實現MODBUS轉PROFINET功能，能夠?qū)崿F(xiàn)MODBUS接口儀表、變頻器、綜保、軟啟動器等設備接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET網絡系統，是串口PROFINET網關的一種。網關在PROFINET一側是PROFINET從站，在串口一側物理接口有RS-485或-232兩種，支持MODBUS/RTU主站或從站。
MODBUS轉PROFINET網關在MODBUS一側做主站時，可用于一對多集成MODBUS/485、或一對一集成MODBUS/232設備，形成MODBUS子網連接到PROFINET，實現PROFINET控制器監控MODBUS設備的技術要求。網關MODBUS一側做從站時可用于將其他MODBUS主站（如PLC/DCS）以及它的從站數據傳輸?shù)絇ROFINET控制器。本網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在主站配置（如STEP7）中對網關MODBUS報文配置即可實現自動網關MODBUS主站的自動發送功能。
MODBUS轉PROFINET網關相關參數：
1、串口端支持的協議類型：MODBUS主站、MODBUS從站、自定義協議以及通用模式（接收式、問答式）；
2、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：8位；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
3、MODBUS：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
③功能：寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能；
④每個主站最多可配置48條MODBUS命令；
4、供電：24VDC（11V~30V）；
5、工作環境溫度：-20℃~60℃；工作環境濕度：5% to 95%(無凝露)；
6、內置靜電防護：15KV ESD；通信端口隔離：3KV；
7、機械尺寸：40mm（寬）×110mm（高）×74mm（深）；
8、防護等級：IP20；
