美國原裝ACL-380表面電阻測試儀現貨 美國ACL380表面電阻測試儀

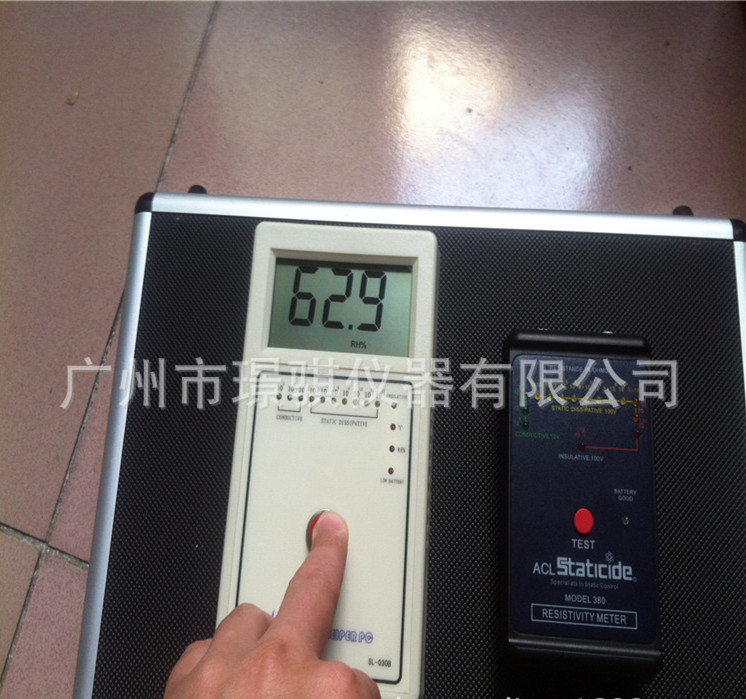

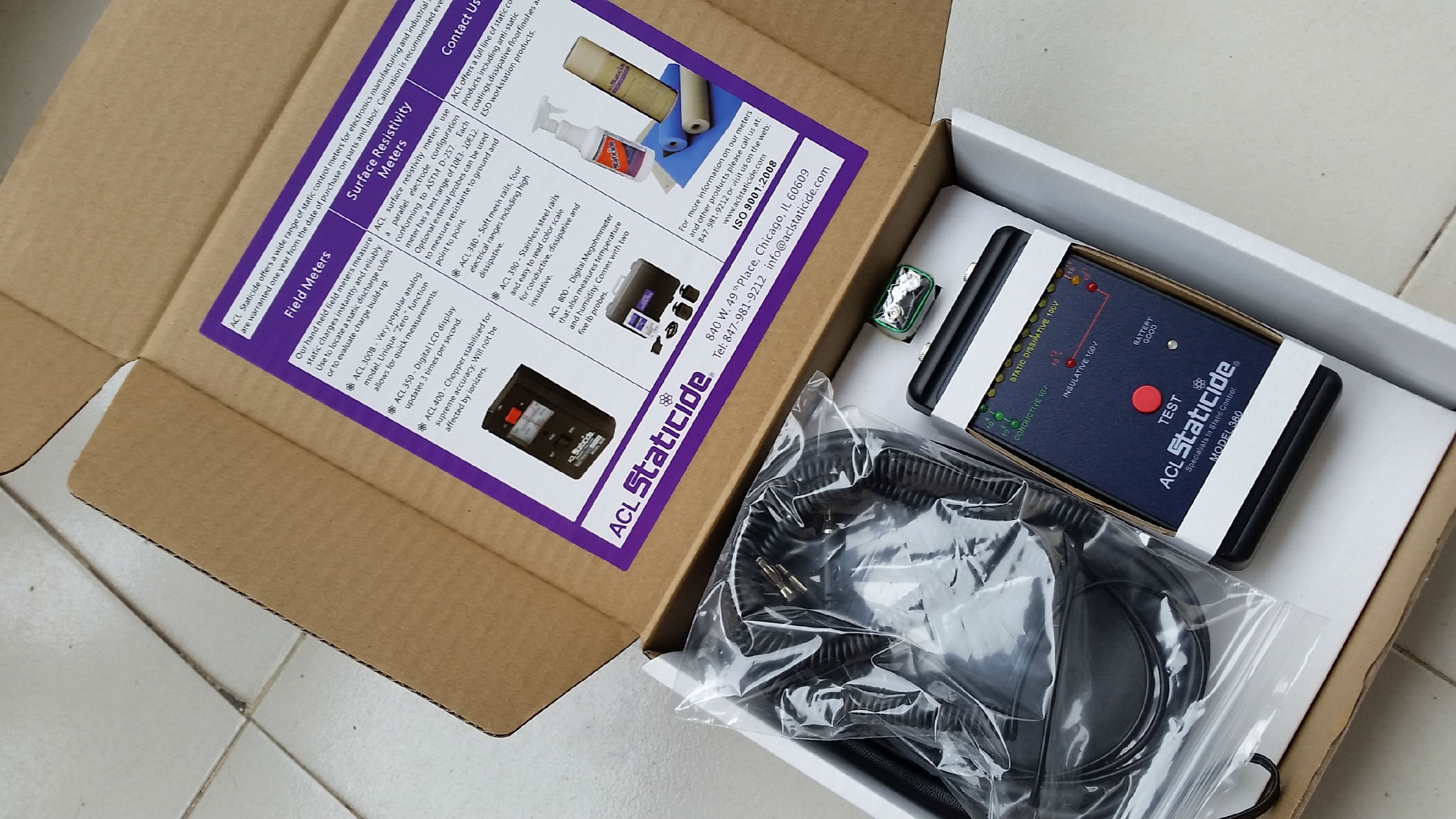

ACL-380表面電阻測試儀

ACL-380兆歐表是采用ASTM標準D-257平行電極傳感方法，可以簡便、重復地測量各種傳導型、靜電泄放型、絕緣型表面。Acl380為acl385的替代型號，功能更為強大，這種小巧袖珍型檢測表既可測量表面阻抗，又可測量對地電阻，量程范圍廣，從10³-10¹²  Ω，精度為±1/2量程。

技術參數

使用
?測量表面阻抗

將表放在被測表面上，按住紅色的測量（TEST）按鈕，持續發亮的發光二極管（LED）即指示出測量的表面阻抗量級。
103=1千歐姆?????綠色LED
104=10千歐姆???? 綠色LED
105=100千歐姆?? ? 綠色LED
106=1兆歐姆??? ? 黃色LED
107=10兆歐姆 ?? ? 黃色LED
108=100兆歐姆 ??? 黃色LED
109=1000兆歐姆 ???黃色LED
1010=10000兆歐姆 ??黃色LED
1011=100000兆歐姆??黃色LED
1012=1000000兆歐姆? 紅色LED
>1012=絕緣 紅色LED
測量對地電阻
將接地線插入接地（Ground）插座，這樣絕緣了表的右側檢測電極（與插座在同側）。將鱷魚夾接到你的地線上。
將表放在被測表面上，按住測量（TEST）按鈕，持續發光的LED指示出對地電阻值的量級。這個測量值的單位是歐姆。
校準
周期：每十二個月需校準ACL-380表面阻抗表。

ACL-380表面阻抗表校準步驟
ACL-380表采用的是1％超薄膜電阻和高速放大電路，其校準步驟是基于該產品的線性電路技術而進行的。
阻抗值的轉換點為1/2級對數即3.16×10n，轉換點的線性值為每測量檔的中值(mean value per unit)的±10％。
測量用儀器：十進電阻箱，測試電極
電阻箱的電阻需要有1×103歐姆到 999×106兆歐姆或109，測量大于109阻值時采用CAD技術(cad Generated techniques)，因?yàn)椴捎?span style="line-height:2;color:#444444;font-size:14px;font-family:Arial, sans-serif;">9伏電壓驅動很難驗證阻抗值大于999×106的電阻。
將電阻箱的兩個電極連接到ACL-380的兩個平行電極上，將電阻調到1K位置，表的103發光二極管(LED)應亮，其它檔的校準依此類推，測量阻抗轉換點時，按下開關的同時連續調節阻抗電橋的阻抗值，并觀察下一檔LED燈常亮?xí)r的阻抗值(這時的值為轉換阻抗值)。
