電接點水位計測量筒 UDZ型電接點水位計測量筒 西安電接點水位計廠家

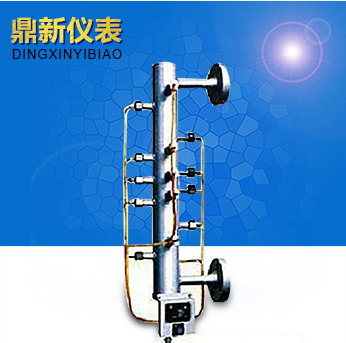

    電接點水位計測量筒是用于鍋爐汽包等高溫高壓容器內水位顯示與控制，有自檢功能，雙色顯示。它有測量筒、與之相配的電接點、紫銅墊、銅夾頭配件、雙色自檢式顯示儀表三部分組成.其根據溫度和壓力不同分為：01/02/03S三類UDZ-02S-17Q17點電接點測量筒 UDZ-01S-19Q19點UDZ-01S-17Q鍋爐電接點水位計 UDZ-01S-15Q電接點智能測量筒UDZ-01S-13Q

技術參數：

工況：Pn ≤21Mpa  T≤400℃
變送范圍：-300～+300 mm  或0～1700mm
安裝尺寸：ф28×4 上下聯通管對焊或法蘭連接
儀表尺寸：80（寬）×160（高）×345（深）（直式安裝）160（寬）×80（高）×345（深）（橫式安裝）

產品系列：
產品名稱 型號 額定工況 顯示接點數 測量范圍鍋爐汽包水位測量筒
UDZ-02S-19Q P=4.8MPat=350℃ 19 ±300mm
UDZ-02S-17Q 17 ±250mm
UDZ-01S-19Q P=4.4MPat=250℃ 19 ±300mm
UDZ-01S-17Q 17 ±250mm
UDZ-01S-15Q 15 ±200mm
UDZ-01S-13Q 13 ±150mm
UDZ-01S-11Q 11 ±100mm
高壓加熱器測量筒 UDZ-01S-17G P=15.68MPat=350℃ 17 0～1700mm
除氧器測量筒 UDZ-01S-17Y P=4.41MPat=250℃ 17 0～1700mm

命名方法：UDZ-□ □ □
      UDZ－－-產品類型：U-物位儀表、D-電接觸、Z-指示
      □－－－－壓力溫度：見表（額定工況）
      □－－－－點數：11、13、15、17、19
      □－－－－用途：Q-汽包、G-高加、Y-除氧器
電接點水位計測量筒編號 工作壓力 工作溫度
01 ≤6.4MPa ≤250℃
02 ≤16MPa ≤350℃
03 ≤24MPa ≤450℃

特殊規格可在訂貨時提出，我們都能按用戶要求制造
