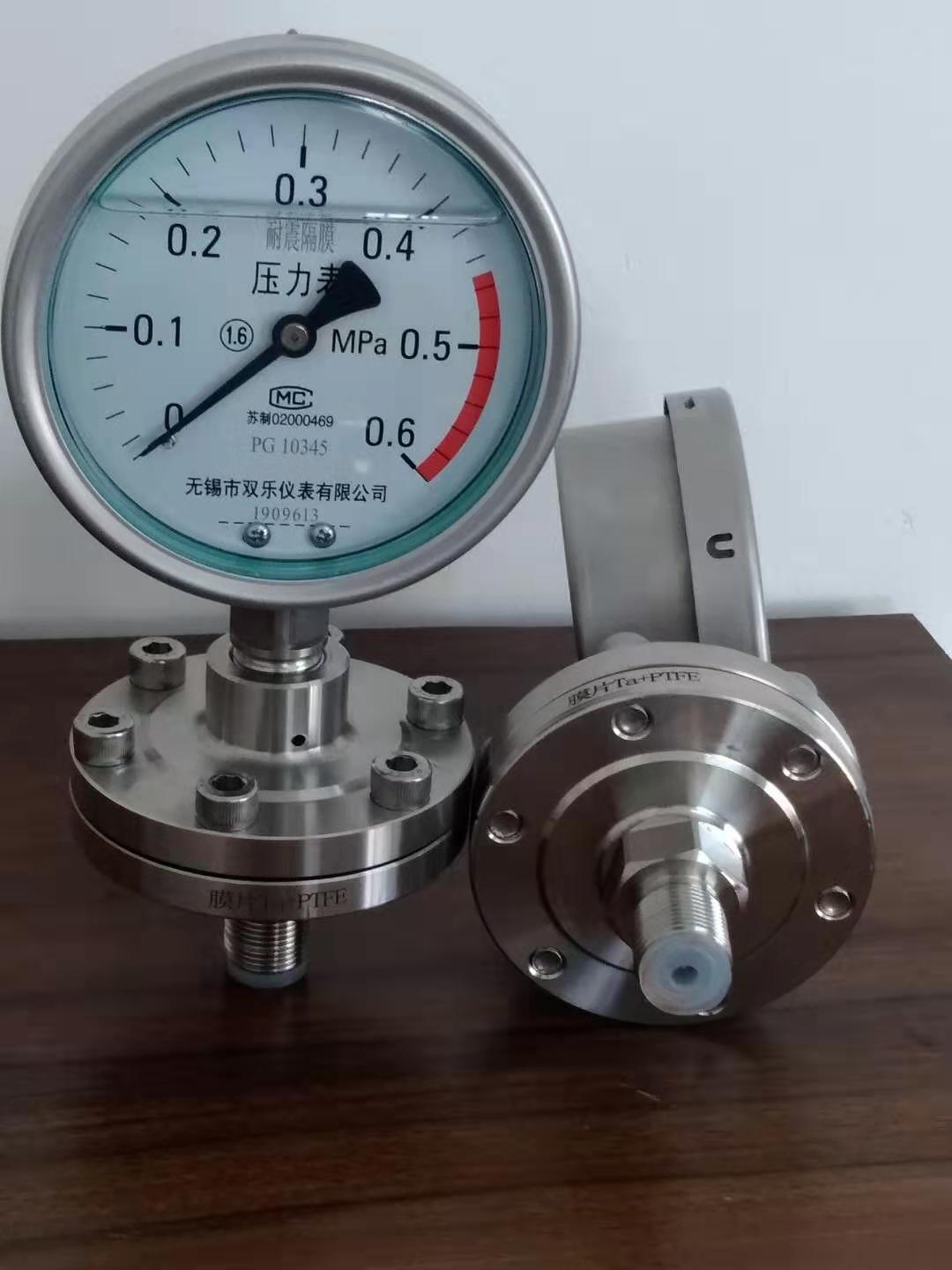

隔膜壓力表

技術參數:

度：±1.6%,±2.5%
隔膜材料：OCr18Ni12Mo2(316)，哈氏合金C(H276c)，蒙乃爾合金(Cu30Ni70)，鉭合金(Ta)，氟塑料(PTFE)
隔離器材料：耐酸不銹鋼，含鉬不銹鋼，氟塑料。
密封墊圈材料：丁晴橡膠，氟塑料。
密封液：硅油、植物油、。
執行標準:JB/T8624-1997

結構原理：

隔膜在被測介質壓力作用下產生變形,密封液被壓,形成一個相當于P的壓力,傳導至壓力儀表,顯示被測介質壓力值。
溫度影響：
因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏離20℃±5℃時，受溫度影響有一個誤差，其值為0.1%/℃。

液位差：

軟管連接的隔膜壓力表在安裝時若受壓部與壓力儀表處不同位置，其液位差將形成一個壓力差△P的影響，△P=密封液比重X液位差

耐蝕性：

隔膜壓力表的耐蝕性能包含環境及測量介質的腐蝕特性，可按使用條件選配隔離器，隔膜，密封墊圈的材料。

測量上限
Mpa

螺紋連接

D

C

M

0.1～0.4

118

25

20×1.5
(G3/8in)
(G1/2in)
(NPT1/2in)

0.6～16

87

25

25—40

92

27

測量上限
Mpa

管子通徑
DN

法蘭連接

螺孔
L

D

K

d

B

c

f

0.1～1.6

20

105

75

58

18

16

2

14

25

115

85

68

25

16

2

14

2.5～4

20

105

75

58

18

16

2

14

25

115

85

68

25

16

2

14

測量上限
Mpa

管子通徑

法蘭連接

螺孔

DN

D

K

d

B

C

f

L

0.16～1.6

32

140

100

78

31

16

2

18

40

150

110

88

38

16

3

18

50

165

125

102

49

18

3

18

2.5.4.0

32

140

100

78

31

18

2

18

40

150

110

88

38

18

3

18

50

165

125

102

49

20

3

18

6.3

32

155

110

78

31

24

2

22

40

170

125

88

37

24

3

22

50

180

135

102

47

26

3

22

10

32

155

110

78

31

24

2

22

40

170

125

88

37

26

3

22

50

195

145

102

45

28

3

26
