可以根據客戶不同的要求如：電壓高低、雙區或單區電壓、線長等來定制，常規為以下詳情說明

高壓電源：CC-GA15

上海狄利菲科技有限公司技術研發人員經過多年努力，開發研制的高頻高壓電源，其產品特點：

(1)技術穩定，質量可靠;

(2)具有功率強勁、能量利用率高;

(3)帶有多項獨特的保護功能、包括軟啟動、限壓恒流輸出控制，滅弧保護，高壓短路保護，拉弧保護，負載過載保護等功;

這些保護功能的作用主要三個方面：一是在不同環境、空氣性質和電網發生變化的情況下，確保高頻高壓還能夠有效正常工作；二是防止在不同的環境下電場出現高能量的發電火花，確保整機系統安全；三是保護高壓電源不會因?yàn)橥獠凯h(huán)境不正常因素或者電場發生故障導致?lián)p壞。

具有0.3-2秒（可設定）連續拉弧保護 保護時斷高壓輸出，一分鐘的重啟，10分鐘分大于5次或30 分鐘大于10次，就會關斷輸 出，并輸出故障保護信號 。

高壓電源規格參數：

電源型號：CC-GA15

1、外形尺寸：長×寬×高： 119*61*33mm

2、輸入電壓：12V-220V（定制）   功率： 8W

3、電流：0.05~0.5mA可調

4、輸出電壓：粗紅線：8000V±80V，粗白線：4000V±80V可調；粗黑線：地線；

5、工作指示燈（白-黑）、拉弧故障信號燈（紅-黑)、

6、工作環境溫度為：-10°C~55°C

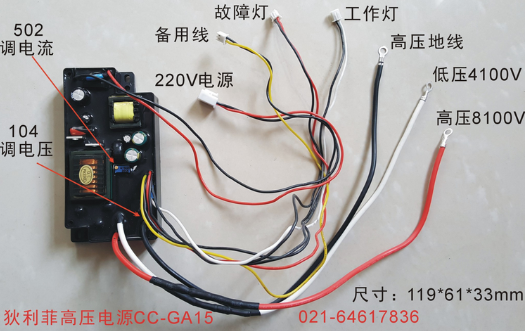

電源接線配圖如下：

   一、高壓包PCB耐高壓

a. 高壓包PCB因要承受高壓，因此高壓包PCB要求干燥，用烘箱烘干，然后浸防潮漆；

b. 高壓包PCB在元器件焊接時，焊接面的器件引腳在允許的范圍內越短越好；

c. 高壓包必須封上黑色絕緣樹酯，絕緣等級在20KV以上。

 [功能1] [VER1.0] 限壓控制功能

a. 為了保證油煙凈化器的工作效率，需采用輸出限壓恒流控制；

b. 高壓電源啟動時，輸出8KVDC/4KVDC電壓;

c. 不管是否有電場吸附箱負載，其輸出電壓限制在10KV/5KVDC±80VDC；

d. 設定電流恒流輸出精度 ±8%以下，當負載電流達到（表：１）輸出恒定電流±8%時，為了防止電流過大，電壓不再恒定。這樣能夠有效的保護高壓電源的可靠性及穩定性。

e. 當電場輸出電壓低于5KVDC或者持續拉弧、短路超過3秒時，則產品不輸出高壓，高頻高壓電源板上紅色LED信號燈點亮，短路故障后，須重新上電方有高壓輸出，也可設定自動重啟；

f. 當空氣環境溫度，濕度較低時，電場區8KVDC與吸附箱4KVDC所產生的靜電場中的負載減輕，此時高頻高壓電源轉入恒壓輸出模式，相應的各檔輸出電流會相對減小，但不影響凈化效率，此為正?，F(xiàn)象。

[功能2] [VER1.0] 短路保護

a. 當電場吸附箱8KVDC/4KVDC高壓輸出與參考地線短路超過3S時，故障信號輸出，高壓電源停止輸出高壓，產品不會出現器件損壞；

b. 當短路故障后，重新給高頻高壓電源上電，產品能正常高壓輸出（可設定自動重啟）；

[功能3] [VER1.0] 拉弧保護

a. 當電場吸附箱8KVDC/4KVDC高壓兩極連續拉弧放電時，產品不會出現器件損壞；

b. 當連續拉弧達到3秒時，高頻高壓電源會自動切斷高壓輸出，高頻高壓電源板上紅色LED反饋故障信號燈點亮，同時不輸出高壓；

c. 當連續拉弧后，重新給高頻高壓電源上電，產品能正常高壓輸出（可設定自動重啟）；

二、 可靠性和安全性

[性能1] [VER1.0] MTBF（平均故障時間）

該產品的MTBF≥3年

[性能2] [VER1.0] 可靠性測試

a. 高頻高壓電源板在輸出短路情況下測試24小時后，不應出現任何元器件損壞，且各參數指標都符合要求；

b. 高頻高壓電源板在輸出連續拉弧情況下測試24小時后，不應出現任何元器件損壞，并在拉弧排除后能正常輸出高壓，且各參數指標都符合要求；

c. 高頻高壓電源板在額定負載情況下測試24小時后，不應出現任何元器件損壞，并能正常輸出高壓，且各參數指標都符合要求。

[性能3] [VER1.0] 溫升限制

a. 在正常工作條件下，空載或額定負載，該產品各元器件的表面溫升不超過45K；

b. 在異常工作條件下，輸出短路或拉弧，該產品各元器件的表面溫升不能超過65K。

[性能4] [VER1.0] 絕緣耐壓要求

a. 高壓輸出部分采用20KV以上耐壓等級的器件和工藝材料；

b. 其它部分絕緣等級為UL-CLASS2標準要求。

[性能5] [VER1.0] 環境要求

a. 工作環境溫度為：-10°C~55°C

b. 工作環境濕度為：≤99%

c. 存貯環境溫度為：-20°C~80°C

d. 存貯環境濕度為：10~95%

[性能6] [VER1.0] 高低溫儲存測試

a. 記錄高頻高壓電源板在空載輸出電壓數據后斷電，放置于高溫85°C的環境中存放8小時后，轉入低溫-25°C存放８小時，（高低溫各存放一次為一個循環）共計３個循環后取出放置1小時后，使用12VDＣ電源接通高頻高壓電源板輸出誤差不允許≥0.08ＫＶ。

[性能７] [VER1.0] 溫度沖擊測試

a. 記錄該產品在空載輸出電壓數據后斷電,放置于高溫箱待溫度上升至85°C后放置５分鐘，轉入低溫箱－25°C（高溫轉低溫必須在5秒內完成）后放置５分鐘。再轉入85°C高溫箱5分鐘后轉入低溫－25°C，依此類推共計循環100次后取出放置1小時后測試該產品輸出誤差不允許≥0.08ＫＶ

[性能8] [VER1.0] 濕度儲存測試

a. 記錄該產品在空載輸出電壓數據后斷電,存放于室溫25°C±5 °C，濕度99％的環境中儲存36小時后取出，并晾干后測試該產品輸出誤差不允許≥0.08ＫＶ
