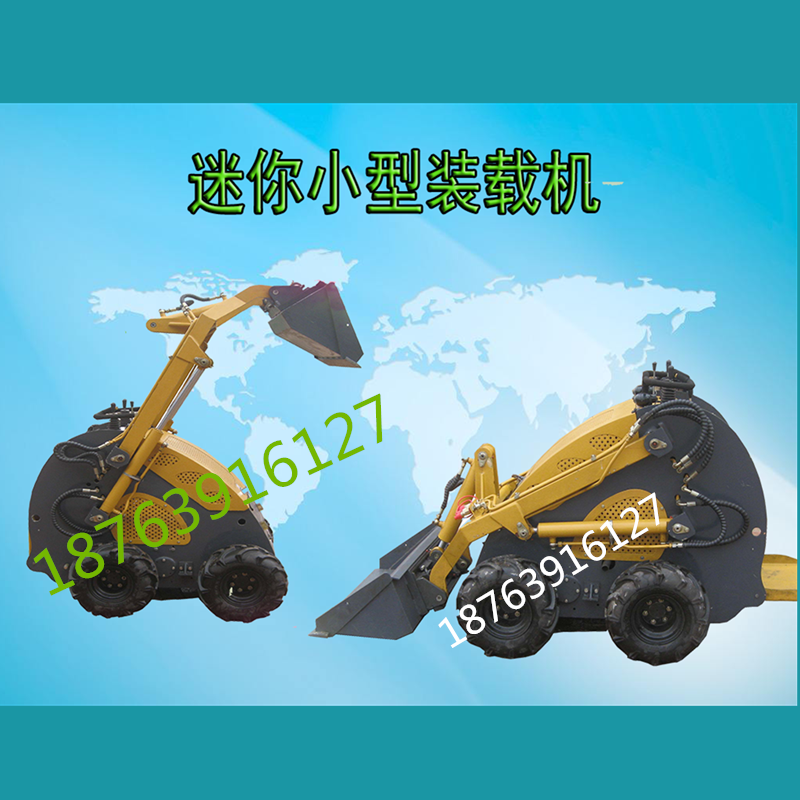

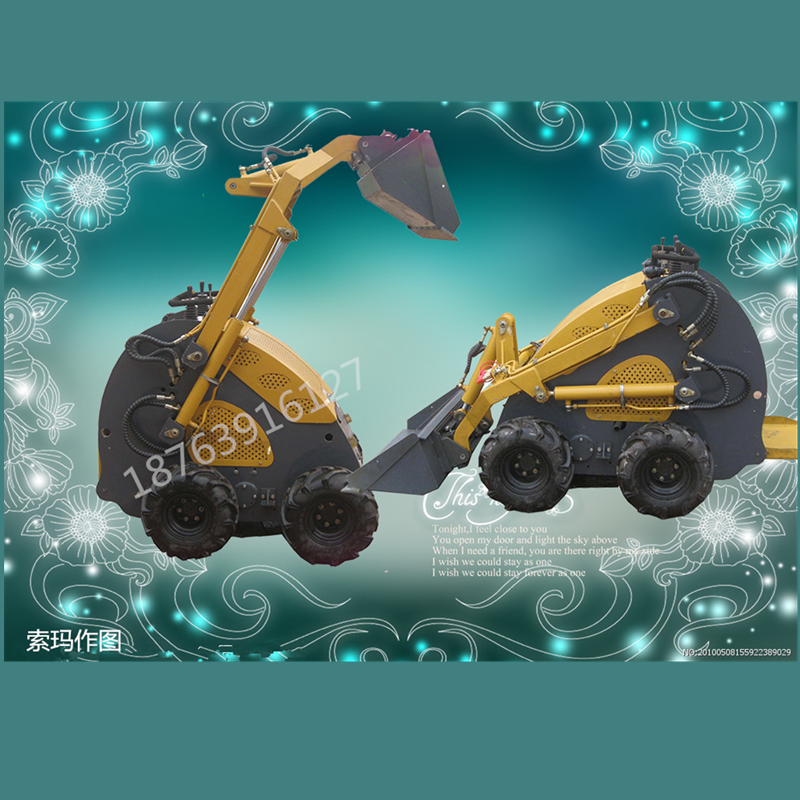

醫療用的迷你小鏟車廠家超市迷你小鏟車價格

醫療用的迷你小鏟車廠家超市迷你小鏟車價格

醫療用的迷你小鏟車廠家超市迷你小鏟車價格

醫療用的迷你小鏟車廠家超市迷你小鏟車價格

滑移裝載機的基本原理

(1)液壓傳動的工作原理 如圖所示的磨床工作臺液壓傳動原理圖，液壓泵3由電動機帶動，從油箱1中吸油，然后將具有壓力能的油液輸送到管路，油液通過節流閥4和管路流 至換向閥6，換向閥6的閥芯有不同的工作位置(圖中有三個工作位置)，因此通路情況不同，當閥芯處于中間位置時，閥口p．a(chǎn)、b．t互不相通．通向液壓缸的油路被堵死，液壓缸不通壓力油，所以工作臺停止不動；若將閥芯向右推（右端工作位置），這時閥口p和a，b和t相通，壓力油經p口流人換向閥6，經a口流入液壓缸8的左腔，活塞9在液壓缸左腔壓力油的推動下帶動工作臺10向右移動；液壓缸右腔的油液通過換向閥6的b口流入到換向閥6，又經回油口t流回油箱1；若將換向閥6的閥芯向左推(左端工作位置)，活塞帶動工作臺向左移動；因此換向閥6的工作位置不同的，就能不斷改變壓力油的通路，使液 壓缸不斷換向，以實現工作臺所需要的往復運動。

根據加工要求的不同，工作臺的移動速度可通過節流閥4來調節，利用改變節流閥開口的大小來調節通過節流閥的流量，以控制工作臺的運動速度。
工作臺運動時，由于工作情況不同，要克服的阻力也不同，不同的阻力都是由液壓泵輸出油液的壓力能來克服的，系統的壓力可通過溢流閥5調節。當系統中的油壓升高到梢高于溢流閥的調定壓力時，溢流閥上的鋼球被頂開，油液經溢流閥排回油箱。這時油壓不再升高，維持定值。

為保持油液的浦潔，設置有過濾器，將油液中的污物雜質去掉，使系統工作正常。
總之，液壓傳動的工作原理是利用液體的壓力能來傳遞動力的；利用執行元件將液體的壓力能轉換為機械能，驅動工作部件運動。液正系統工作，必須對油液壓力、流量、方向進行控制與調節，以滿足工作部件在力、速度和方向上的要求。
（2）液壓系統的組成 一個完整的液壓系統主要由以下五部分組成；
1）動力裝置 它供給液壓系統壓力，并將電動機輸出的機械能轉換為油液的壓力能，從而推動整個液壓系統工作．如圖中液壓泵3就是動力裝置，將油液從油箱1中吸人，再輸送給系統．
2）執行元件；它包括液壓缸和液壓馬達，用以將液體的壓力能轉換為機械能，以驅動工作部件運動；圖中8是液壓缸，在壓力油的推動下，帶動磨床工作臺做直線運動；
3)控制調節裝置 包括各種閥類，如壓力閥、流量閥和方向閥等．用來控制液壓系統的液體壓力、流量(流速)，和液流的方向，以保證執行元件完成預期的工作運動．圖中5是溢流閥，用來控制系統的壓力；4是節流閥，用來凋節進入液壓缸的流量，從而控制工作臺的運動速度；6是換向閥，用來改變壓力油的通路，使液壓缸換向，實現工作臺的往復運動。
