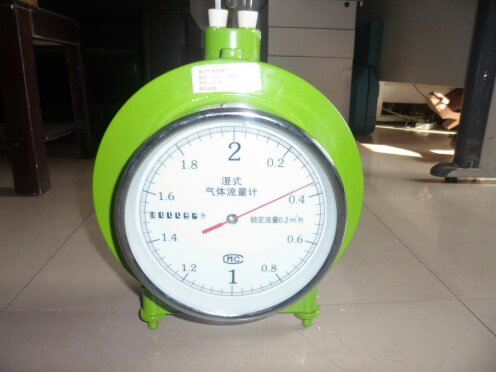

濕式氣體流量計LML-2

濕式氣體流量計LML-2

一、濕式氣體流量計LML-2介紹

LML型為普通型，采用黃銅材料，一般在無腐蝕氣體范圍內使用。 是實驗室常用的儀表之一。在測量氣體體積總量時，其準確度較高，特別是小流量時，它的誤差小?？芍苯佑糜跍y量氣體流量，也可用來作標準儀器檢定其它流量計。 濕式氣體流量計每個氣室的有效體積是由預先注入流量計的水面控制的，所以在使用時必須檢查水面是否達到的位置，安裝時，儀表必須保持水平。

二、濕式氣體流量計LML-2的工作原理

       濕式氣體流量計主要由圓鼓形殼體、轉鼓及傳動記數機構所組成，濕式氣體流量計是實驗室常規的氣體流量檢測儀表。如濕式氣體流量計工作原理圖片所示：濕式氣體流量計轉鼓是由圓筒及四個彎曲形狀的葉片所構成。四個葉片構成四個體積相等的小室。鼓的下半部浸沒在水中。充水量由水位器指示。氣體從背部中間的進氣管處依次進入各室，并相繼由頂部排出時，迫使轉鼓轉動。轉動的次數通過齒輪機構由指針或機械計數器計數也可以將轉鼓的轉動次數轉換為電信號作遠傳顯示。

三、濕式氣體流量計LML-2技術指標：

型號lml-2（普通）

鼓輪每轉流量（m3）0.005

額定流量（m3/h）0.5

流量記錄（m3）100

超額流量（m3/h）0.75

最小刻度值（m3）0.25×10-4

正常壓力值（Pa）1000

額定流率時準確度%±1

四、注意事項

1、使用過程中，要經常注意儀表內水位保持，否則將影響測量精度。

2、使用中，溫度應保持在15~25℃之間，氣溫與室溫相同，其溫差應≤2℃。

3、在儀表指針運轉數周后在進行讀數。

4、當被測氣體的壓力超過正常壓力值1~6倍（1~6Kpa）時，儀器仍然可以進行工作，此時應將壓力計取下，用無孔橡皮塞堵住壓力計安裝孔。 當被測氣體的流量超過額定流量至超額流量范圍內使用時，儀器仍然可以進行工作，但此時測量的精度會有所降低。

5、濕式氣體流量計在長期不使用時，應將儀表內的蒸餾水放干凈，排放時先使用放水閥，然后將表頭向下，再將出氣管向下，這樣反復幾次，才能將鼓輪內的水放凈。

6、濕式氣體流量計不宜置于過冷室內安裝，以免內部結冰。

7、在正常使用情況下，至少每年檢驗一次精度。

五，使用方法

1、將儀表擺放在工作臺上，調整地角螺釘使水準器水泡位于中心，并在使用中要長期保持。

2、打開水位控制器密封螺帽，拉出內部的毛線繩。

3、在溫度計或壓力計的插孔內，向儀表內注入蒸餾水，待蒸餾水從水位控制器孔內流出時即停止注入蒸餾水，當多余的蒸餾水從水位控制器孔內順著毛線繩流干凈（很久流出一滴時即為流干凈）時，在將毛線繩收入水位控制器密封螺帽內，并且擰緊密封螺帽。

4、裝好溫度計和壓力計。（每一小格10Pa）

5、按進出氣方向連接好氣路，并且密封。

6、開啟氣閥，即可進體測量。
