大地網接地電阻測試儀

大地網接地電阻測試儀】

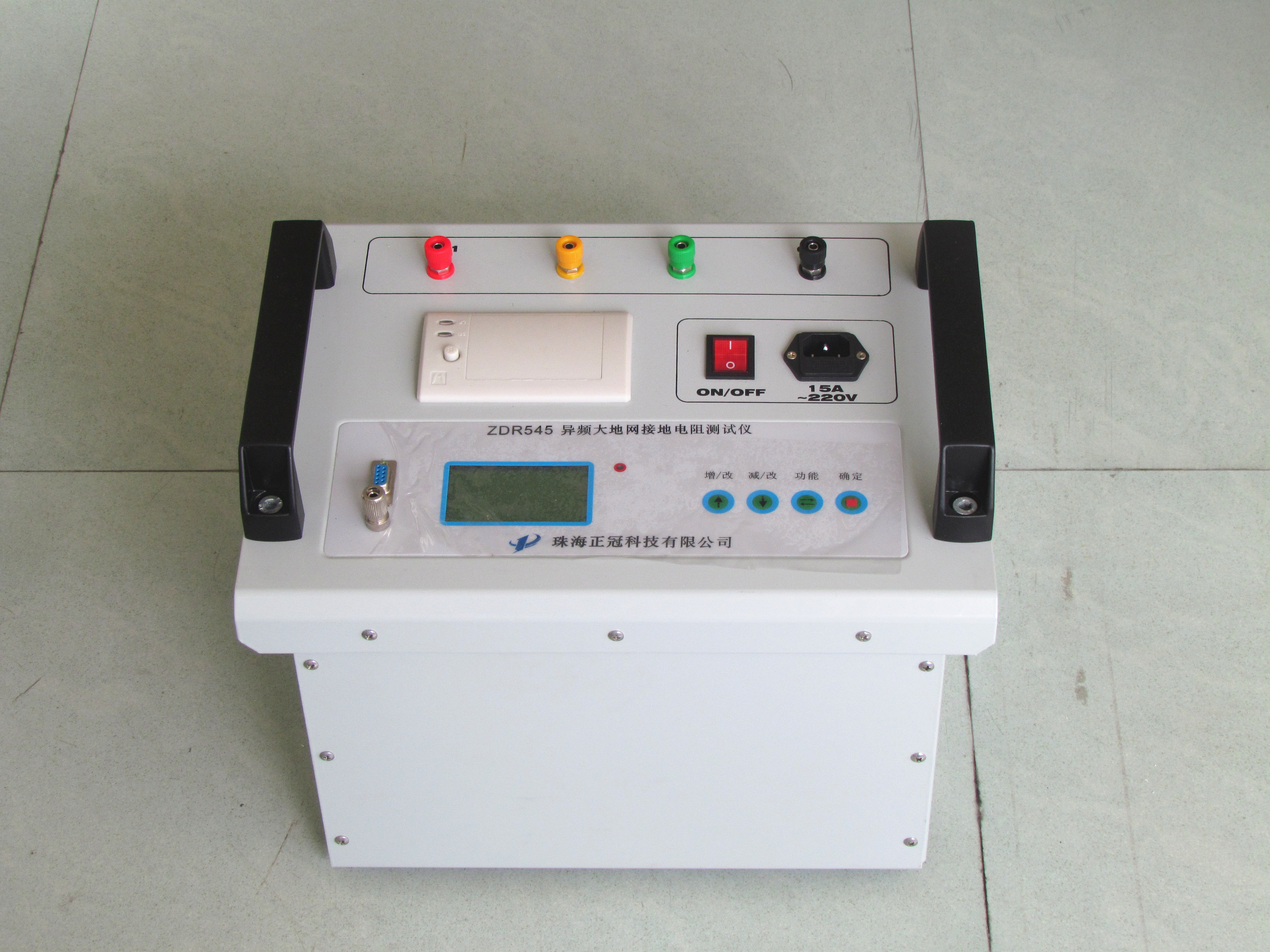

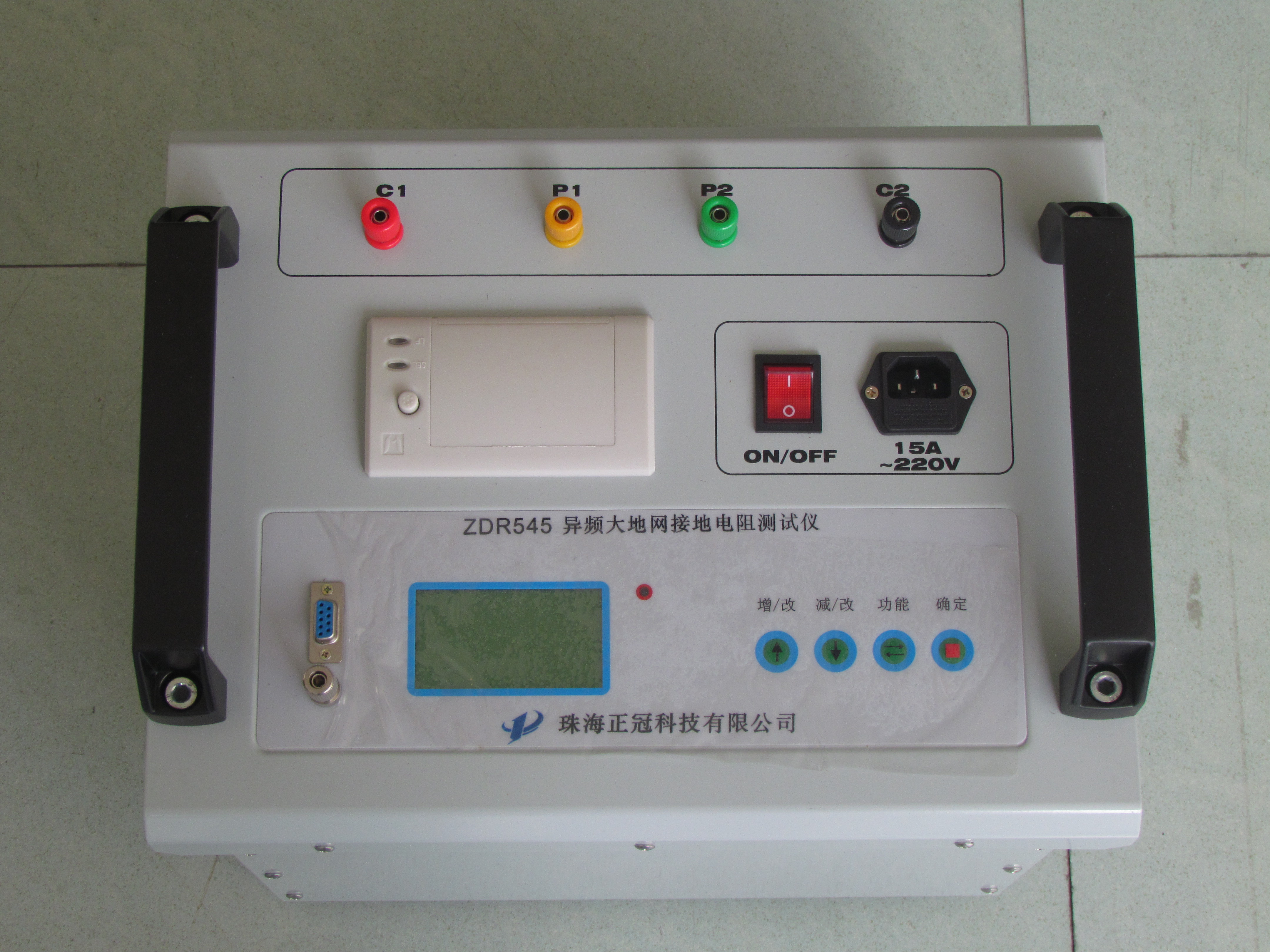

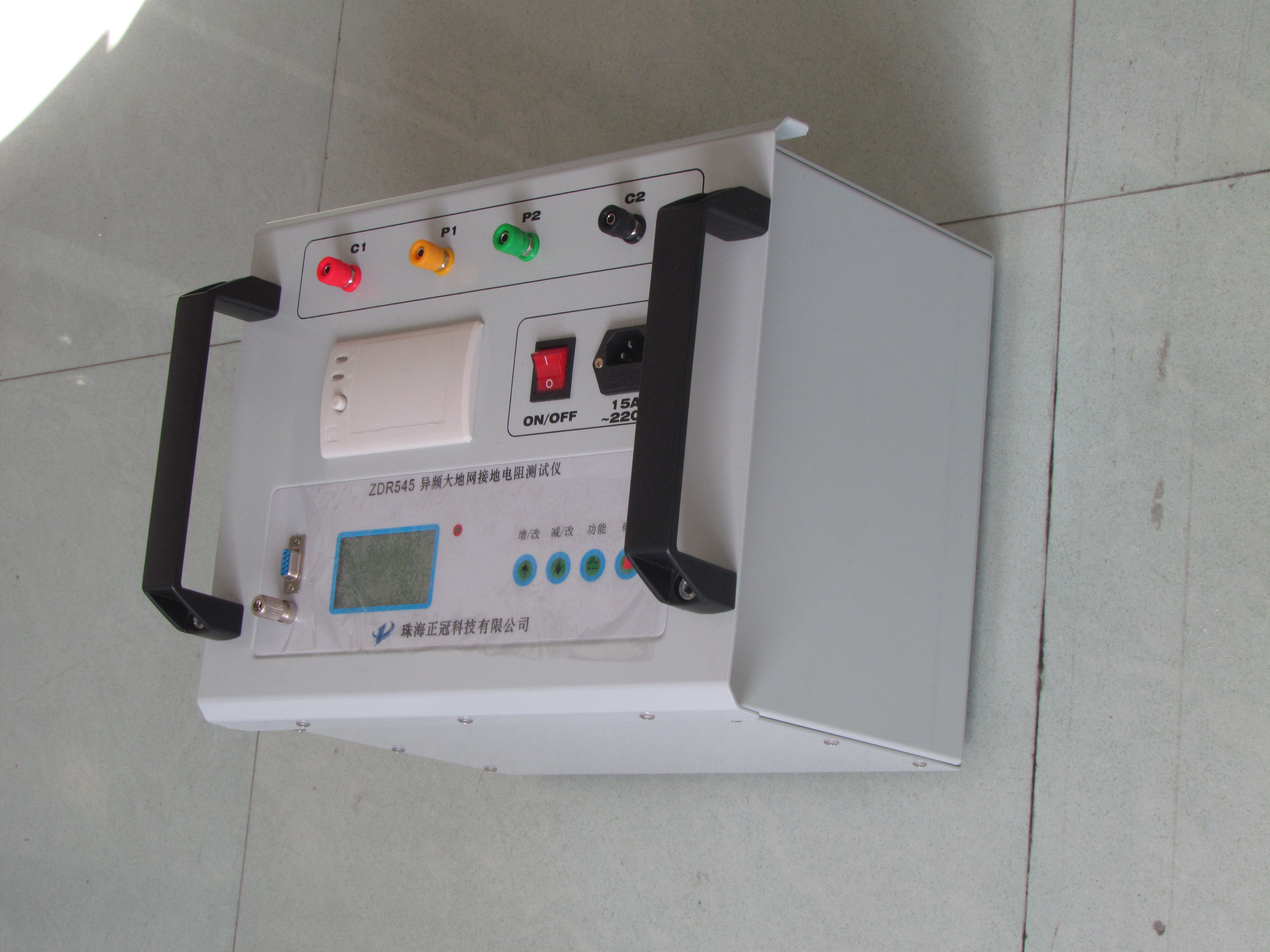

ZDR545異頻大地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

本儀器適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流5A，不會引起測試時接地裝置的電位過高，同時它還具有的抗干擾能力，故可以在不停電的情況下進行測量。

性能特點

1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

4、功能強大?？蓽y量電流樁，電壓樁的接地電阻，地網的接地電阻，導通電阻,土壤電阻率。外配選頻表測量跨步電壓和接觸電壓，抗干擾能力更強，精度更高。

5、操作簡單。全中文菜單式操作，直接顯示出測量結果。

6、布線勞動量小，無需大電流線。

技術指標

1、主機技術參數

1.1、阻抗測量范圍：0～5000Ω   分辨率：0.001mΩ

     測量誤差：±（讀數×2％+0.005Ω）

1.2、測試電流波形：正弦波

1.3、測試電流頻率：45、50、55、60、65Hz單頻

           45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

1.4、輸出電流：1、2、3、4、5A     輸出電壓：450V

1.5、測量線要求： 電流線銅芯截面積≥1.5mm²

                  電壓線銅芯截面積≥1.0mm²

1.6、供電電源：AC180～270V，50/60Hz

1.7、外形尺寸：440×350×210mm     儀器重量：18kg

2、選頻表技術參數

選頻表只能配合大地網接地電阻儀，用于地表電位梯度、跨步電壓和接觸電位差的抗干擾測量。測量時，大地網接地電阻儀向接地裝置輸出一個恒定的變頻電流，選頻表針對該頻率進行檢測，從而濾除工頻干擾。具有電壓測量功能，用于地表電位梯度測量。內置人體模擬電阻，用于跨步電壓和接觸電壓測量。配有可充電電池.

2.1、主要功能特點

2.1.1、按照《DL/T475-2006 接地裝置特性參數測量導則》的要求，為了減小地網工頻電流干擾的影響，用工頻電流測量時，測試電流應達到50A以上，這樣的大電流電源和電纜十分笨重，給試驗造成很大的不變。而變頻測量的優點是，利用變頻技術對工頻干擾的抑制能力，使用較小的試驗電流便可以達到或超過工頻大電流的抗干擾效果。因此導則規定，用變頻方式測試電流可以減小到3A。使用選頻電壓表和我們生產的大地網接地電阻儀就可以滿足導則規定的全部試驗要求。儀器十分輕便，能大大減輕現場測量的工作強度。

2.1.2、實現抗干擾測量的關鍵是要抑制干擾信號。選頻電壓表采用的高精度自適應數字陷波技術，能夠自動跟蹤并抑制干擾頻率。該算法的理論抑制能力接近百萬分之一。與一些進口選頻電壓表幾百分之一的抑制能力相比，選頻電壓表基本可以忽略干擾的存在。

2.2、主要技術指標

2.2.1、測量范圍：0~600V    準 確 度：±(讀數×1%+0.1mV)

      分辨率：0.001mV

2.2.2、輸入阻抗：>500kΩ   人體模擬電阻:1500Ω±5%

2.2.3、測量頻率：與大地網接地電阻儀對應   干擾抑制比：≥80dB

2.2.4、電池工作時間：約8小時   充電時間：約3小時

           充電電源：220V±10%，50Hz / 60Hz

2.2.5、重量：0.5kg
