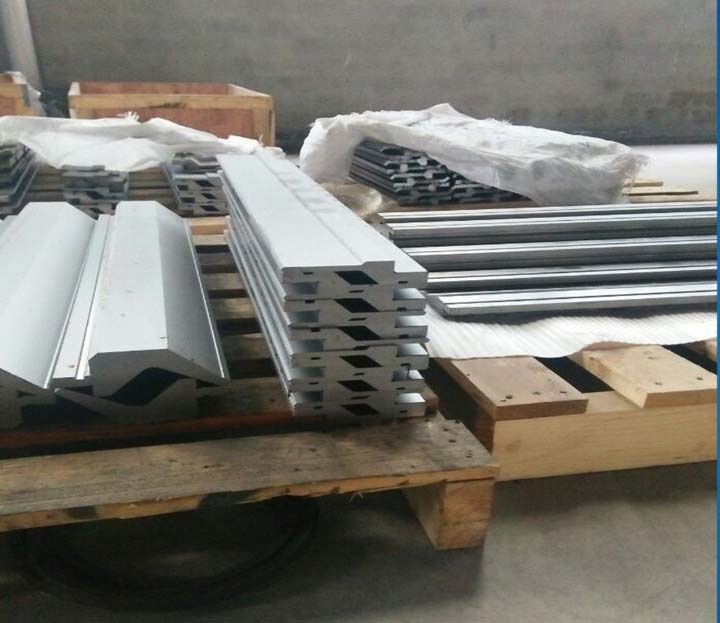

折彎機模具 標準上下模具數控模折彎機模具削片機*包裝機械*印刷行業刀

數控折彎機模具材料:CMo1v1、42CrMo、T10a
淬火硬化:HRC:52°-60°
±公差:.002
其它服務:數控折彎模具磨削、修磨、維修等
標準長度：835mm、800mm、550mm（標準數控折彎機模具產品現貨供應，非標折彎機模具規格可根據客戶提供的圖紙要求定制加工及生產。）
數控折彎分段，常規分段規格如下:
模具分段1
數控折彎上模：100(左)、10、15、20、40、50、200、300、100（右）=835mm
數控折彎下模：10、15、20、40、50、100、200、400=835mm
模具分段2
數控折彎上模：100(左)、10、15、20、40、50、165、300、100（右）=800mm
適用于：進口L.V.D數控折彎機、（天田）AMADA數控折彎機、TRUMPF、FINN-POWER等數控折彎機床及國產數控折彎機用模具.產品有數控折彎機段差模,彎機同心下模、折彎機上模、折彎機下模、數控折彎機復合成型模等。

數控轉塔沖模
數控轉塔沖床模具也稱數控沖床模具，通常由上模、下模、模座三部分組成。進一步細分為8個小部分：

數控轉塔沖床模具的基本組成
1.上模；2.退料板；3.下模；4.彈簧；5.工位；6.上模座；7.下模座；8.模座。

模具類型各式各樣，這里僅列舉幾種特殊模具：
1、多孔模
多孔模是指一副模具可以同時沖多個孔，對沖孔板而言，效率可以數倍的提高。制作多孔模時應該保證孔與孔之間，孔與板材邊緣之間的最小距離不能小于板厚的兩倍，距離太小，會造成板材的扭曲、變形，影響加工效果，下?？着c孔之間的連接出也容易斷裂。

2、百葉窗和橋型模
百頁窗模具和橋型模屬于沖切加拉伸成型類模具，屬于機柜常用模具。下圖為這兩種模具示意圖。

3、沉孔模和壓筋模
沉孔模和壓筋模屬于擠壓成型類模具。壓筋模主要用于平板面壓小圓弧凹槽等于板面的加強筋效果，加工簡單美觀。

4加工工位

通用厚轉塔沖床模具一般按模具能加工的孔徑尺寸進行分級，方便模具的選用。通常分為A、B、C、D、E五檔。
A(1/2”)工位：加工范圍Ø1.6～Ø12.7mm
B(1-1/2”)工位：加工范圍Ø12.7～Ø31.7mm
C(2”) 工 位：加工范圍Ø31.7～Ø50.8mm
D(3-1/2”)工位：加工范圍Ø50.8～Ø88.9mm

E(4-1/2”)工位：加工范圍Ø88.9～Ø114.3mm
