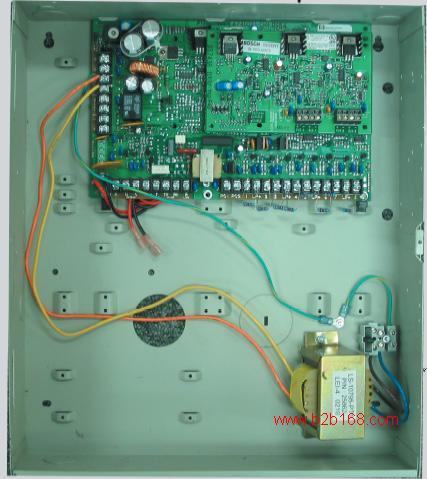

博世主機IP7400XI-CHI 博世IP7400XI-CHI主機

博世IP7400XI-CHI 248防區總線式（網絡）報警主機

  產品特點：
?總線式248防區主機，可混合無線防區使用（最多到112個無線防區）
?總線長度可達1.6KM（需更長距離可接DS7425隔離器）
?可接15個鍵盤，可分八個獨立布、撤防分區。
?200組用戶密碼，400個事件存儲。
?可直接PC機軟件管理，實現報警巡更一體化系統可容 納12臺DS7400，防區可達3000以上（MTSW） 。
?可實現輸入/輸出、分區/輸出、一對一、多對一自由輸出編程。
?多種防區擴充方式，如八防區，雙防區，單防區，輸入/輸出形式、無線。
?支持電話、網絡報警
?應用：周界報警，工廠，商業/學校/大樓報警，
?不支持小區應用如：DS-3MX三防區鍵盤及DS-6MX六防區鍵盤, CMS7000

  系統技術指標：
?輸入功率：AC18V，50W，50Hz/60Hz
?輔助輸出功率：DC12V，max 1.0A
?備用電源：12V，7.0
?主機板耗電：靜態 175mA,報警狀態 250mA
?報警輸出口：DC12V，1.75A
?可編程輸出口1
?可編程輸出口2
?總共可接15個鍵盤，使用Ф1.0mm2非鍵盤總線，長度為350m，鍵盤總線總長度不得大于1830m。
?外觀尺寸:365×310×85mm

  系統功能介紹：
?自帶8個防區，以兩芯總線方式（不包括探測器電源線）可擴展240個防區，共248個防區。
?總線長度達1.6km(Ф1.0mm2)。
?可接15個鍵盤，分為8個獨立分區，可分別獨立布防/撤防。
?鍵盤總線長度達1.8km(Ф1.0mm2)。
?有200組個人操作密碼；30種可編程防區功能。
?可選擇多種防區擴展模塊；有8防區擴展模塊DS7432、單防區擴展模塊DS7457i、雙防區擴展模塊DS7460i、帶輸出的單防區擴展模塊DS7465i及帶地址碼的探測器。
?支持多種格式（2/4，contact ID，BFSK等）與報警中心聯網。
?支持網絡報警，使用B420-CN，包括無線網絡報警：DX4020G
?輔助輸出總線接口可接DS7488、DX4010V2-CHI、B420-CN、DX4020G、DSR-32C 繼電器輸出模塊等外圍設備?？蓪?shí)現防區報警與輸出一對一，多對一，一對多等多種報  警/輸出關系。
?通過DX4010V2-CHI可實現與打印機或計算機的直接連接。
?可通過PSTN與報警中心連接，支持4+2 、Contact ID等多種通訊格式。
?可實現鍵盤編程或遠程遙控編程。
?可接B420-CN或DX4020G通過網絡或GPRS報警
?可接無線擴充防區(112個無線防區/遙控）RF3224-CHI。

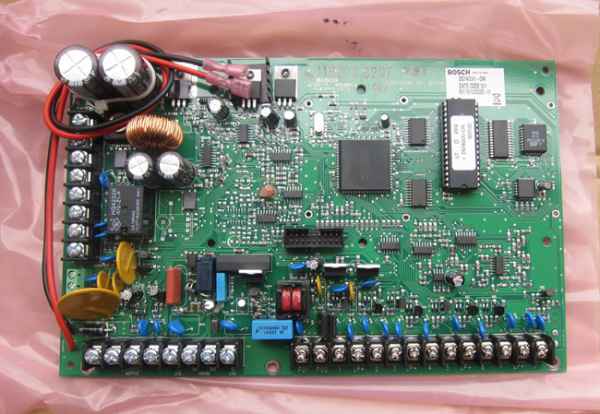

主板接線端口說明：

系統配置說明：
?DS7400Xi報警控制系統主機是一種多功能的大型報警系統
?它可與各種防盜探測器及防火探測器相連接
?主機板自帶8個防區，可擴充240個防區
?擴充采用兩芯總線方式,總線驅動器可采用DS7430（單總線）或DS7436（雙總線）
?擴充設備的類型:
1)8防區擴展模塊DS7432
2)單防區擴展模塊DS7457I
3)單防區帶輸出的模塊DS7465
4)雙防區擴展模塊DS7460

系統配置示意圖：

DS7430單路總線驅動器

它直接安裝在主機板上，并提供一條兩線的總線。DS7430是在DS7400Xi使用總線擴充模塊時必須選用的設備之一。

?提供1路擴展總線，用于連接地址碼可編的設備
?可擴展120個防區
?線材要求：1.5mm的2芯/4芯線，總線可達1500m
?每個系統最多可接1個
?不能與DS7436共用

DS7436雙總線驅動器

它直接安裝在主機板上，并提供兩條兩線的總線，每條總線最多可以連接總數多達120個總線探測器和界面模塊（120個地址碼）。兩條總線是獨立工作的，其中一條總線出線故障不會影響另一條的正常工作。

?提供2路擴展總線，用于連接地址碼可編的設備
?每路總線可擴展120個防區，最多可擴展240個防區
?線材要求：1.5mm的2芯/4芯線，每路總線可達1500m
?每個系統最多可接1個
?不能與DS7430共用。

DS7432八防區總線輸入模塊

DS7432 八防區總線輸入模塊提供多達8個帶地址碼的輸入回路，將慣用的接點設備連接到控制主機的總線上。要使用DS7432總線模塊，系統必需有一個DS7430或DS7436總線驅動器。

?多達30個DS7432模塊
?提供8個受監測的輸入防區，用于連接擴展的常開或常閉的設備。
?連接到總線。

DS7457i單防區總線輸入模塊

DS7457i 是單防區總線輸入模塊，提供一個受監察的輸入防區回路

?連接到多路總線上的地址碼可編的設備，提供1個擴展防區
?用于連接一般慣用的常開或常閉的探測器
?需要配合DS7436或DS7430使用

DS7460i雙防區輸入模塊

DS7460i 是一個配合到總線系統里應用的雙防區輸入模塊。它提供兩個被監察的輸入防區

?每個系統最多可接60個
?連接到多路總線上的地址碼可編的設備，提供2個擴展防區
?用于連接一般慣用的常開或常閉的探測器
?需要配合DS7436或DS7430使用

DS7465i總線輸入 / 輸出模塊

它提供一個“C”型的繼電器，可以編程為跟隨一些不同的系統事件。DS7465i還提供一個被監察的輸入防區

?連接到多路總線上的地址碼可編的設備，提供1個擴展防區和1個輸出
?輸入防區用于連接一般慣用的常開或常閉的探測器，輸出為“C”型繼電器輸出，可以編程為跟隨系統事件或一些特別防區的狀態
?每個系統最多可接60個
?需要配合DS7436或DS7430使用

DS7447E/DS7447-CN 液晶LCD鍵盤

?兩行共16個字母的文本顯示可編
?液晶顯示的信息可以遠程下載，也可以由安裝員在鍵盤上編輯
?可以通過簡單的兩鍵式命令來調節鍵盤蜂鳴器的音量和背景光的亮度
?最多可接共15個DS7447i或DS7445i鍵盤

DS7445i 16 LED鍵盤

?16個LED防區燈，和8個系統狀態LED燈
?鍵盤蜂鳴器的音量可以通過簡單的兩鍵式命令來調節
?每個系統最多只能接一個

IP7400XI-CHI鍵盤接線圖 菊花鏈

IP7400XI-CHI鍵盤接線圖 全壘打

DX4010V2-CHI RS-232接口模塊

利用這個模塊連接串口打印機，實現實時打印，或通過簡單的鍵盤命令進行手動打印
?利用DX4010V2-CHI，系統可以通過“實時”或鍵盤命令來打印歷史事件
?連接到一個標準的串口/USB串口
?也可以直接連接 CMS7000/MTSW 管理軟件

DS7488八繼電器輸出模塊

DS7488是一個配合到總線系統里應用八繼電器輸出模塊。它可以為DS7400Xi系列主機提供8個“C”型的繼電器。它連接到主機的輔助總線。這些輸出是完全可編，而且可以被一些系統事件。它的使用非常靈活，每一個輸出都是獨立工作的。

?提供8個“C”型繼電器輸出，這些繼電器都可編程為跟隨一些不同的系統事件
?每個系統最多可接2個

RF3222(E)無線接收器

?系統最多可支持2 *無線接收器
?系統最多可支持112 *無線探*及遙控器

DSR-32C 繼電器輸出模塊

?DSR-32C繼電器輸出設備是一種32路繼電器輸出的繼電輸出設備
?它可以與防區報警形成一對一，一對多，多對一的輸出關系，當使用DX3010 而不能達到輸出要求時，就可以使用DSR-32C
?可與主機或計算機連接，4位地址碼最多共15臺

B420-CN

?B420-CN 使用在IP7400XI-CHI 實現完全的雙向 IP 報警/事件報告，支持主機編程和控制
?支持 DHCP 或靜態 IP 的10/100 Base-T 以太網
?采用 128 位 AES 加密技術的高安全性監控
?在大多數 DHCP 網絡中即插即用，支持 UPnP 路由器配置
?遙控編程軟件：RPS
