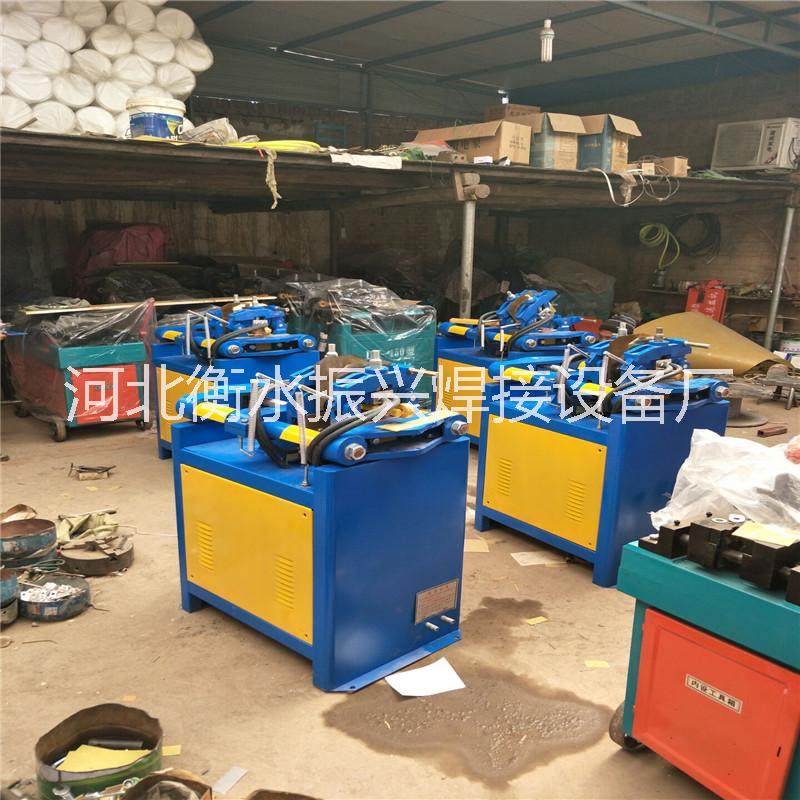

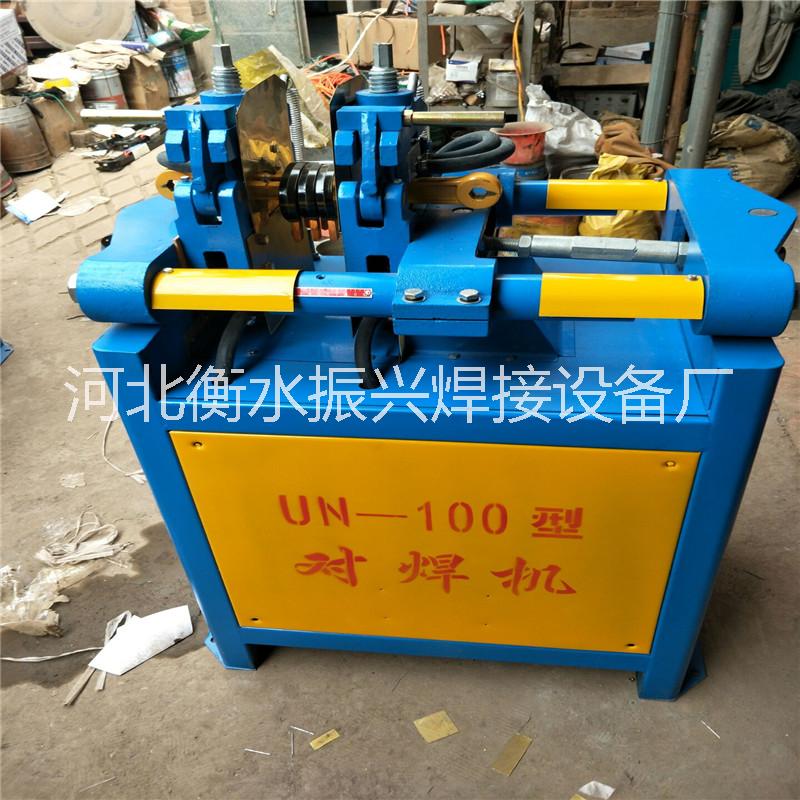

廠家直銷UN-100型對焊機，功率大，效率高，批量?jī)?yōu)惠

一、UN₂系列參數與應用范圍

UN₂-25、100、150型對焊機，操作簡單，杠桿加壓，適合高低碳鋼、合金鋼有色金屬的棒、板、環、管等型材的焊接，利用電阻焊接法或閃光焊接法，調節相應級數和相應的頂鍛力可對焊接不同的材料、不同截面均可獲得理想效果。技術數據見表4。

二、結構概述

本系列焊機構造主要由焊接變壓器、固定電極、移動電極、送料結構(加壓機構)水冷卻系統及控制系統等組成。

左右兩電極分別通過多層銅皮與焊接變壓器次級線圈的導體連接，焊接變壓器的次級線圈采用循環水冷卻，在焊接處的兩側及下方均有防護板，以免熔化金屬濺入變壓器及開關中。焊工須經常清理防護板上的金屬濺沫，以免造成短路等故障。

1.送料機構:送料機構能夠完成焊接中所需要的熔化及擠壓過程，它主要包括操縱桿、可動橫架、調節螺絲等，當將操縱桿在兩極位置中移動時，可獲得電極的工作行程。

2.開關控制：按下按鈕，此時接通繼電器，使交流接觸器吸合，于是焊接變壓器接通，移動操縱桿，可實施電阻焊或閃光焊，當焊件因塑性變形而縮短，達到規定的頂鍛留量，行程螺絲觸動行程開關使電源自動切斷，控制電源由次級電壓為36V的控制變壓器供電，以保證操作者的人身安全。

3.鉗口（電極）：左右電極座上裝有下鉗口，杠桿式夾緊臂，夾緊螺絲，另有帶手柄的套鉤，用以?shī)A持夾緊臂，下鉗口為鉻鋯銅，其下方為籍以通電的銅塊的兩側由護板蓋住。

4.電氣裝置

   1）焊接變壓器為鐵殼式，其初級電壓為380V；變壓器初級線圈為盤式繞組；次級繞組為三塊周圍焊有銅水管的銅板并聯而成；焊接時按焊件大小選擇調節級數，以取得所需要的空載電壓
