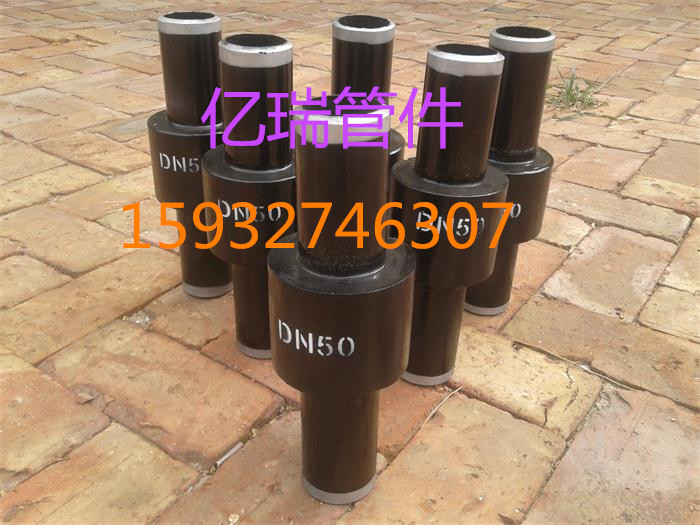

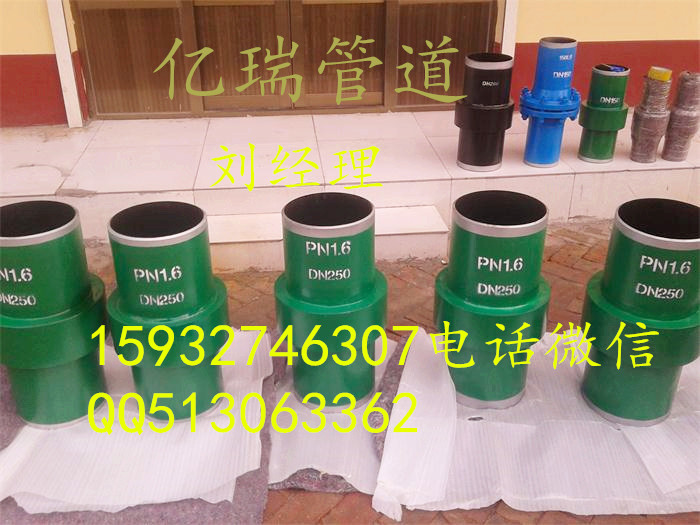

供應烏魯木齊絕緣接頭生產現貨


        絕緣接頭是依據絕緣法蘭在生產實踐運用中存在的許多問題而進行升級的換代產品，是鋼質管道陰極保護系統中必不可少的重要壓力管道元件，絕緣接頭廣泛應用于鋼制管道的陰極保護系統。我們生產的絕緣接頭根據國內外標準，采用了雙密封設計，克服了絕緣法蘭不能埋地，易泄漏，剛度小，壽命短等弊病，實現了埋地免維護的功能，使絕緣接頭的使用年限與鋼管的管線相同。
二、產品結構


        絕緣接頭是由以下各零部件組成：套筒、上法蘭、下法蘭、上管、下管、密封件、絕緣件、絕緣涂層。在絕緣接頭的上法蘭、下法蘭對接端面件，夾有 密封件和絕緣件，形成具有雙密封結構的絕緣性能。套筒采用坡口焊接或與上導管直接焊接兩種形式，將絕緣件和上管、下管牢固封裹在里面，形成“密封容器”，從而既保證了良好的絕緣效果，又大大提高了絕緣結構的承壓能力。


三、質量要求
1、絕緣接頭性能：2.5KV搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV
2、水壓試驗壓力：設計壓力的1.5倍
3、氣密試驗壓力：等同設計壓力
4、無損檢測：按照J(rèn)B/T 4730-94所有對接接頭 射線探傷，其它承壓焊縫 磁粉探傷。
5、坡口：采用API5L標準
四、技術特點
1、尺寸規格：DN10～DN3200
2、壓力等級：PN1.0～PN40.0MPa
3、使用壽命：與管線相同
4、適用介質：天然氣、燃?xì)?、煤氣、油、水、化工原料、礦漿適用
五、材料特點
1、絕緣材料：高強度環氧樹脂和玻璃纖維層狀復合材料：ASTM D709 G11
2、彎曲強度：縱向≥390MPa 、橫向≥290MPa
3、拉伸強度：縱向≥340MPa 、橫向≥240MPa
4、抗壓強度：≥340MPa 、吸水性：≤30mg
5、浸水后電阻≥5×108Ω 、擊穿電阻≥35KV
6、組合鋼體：16Mn JB/T 4726，ASTM A694 F52、F60、F65、F70等
7、短徑：L290、L320、L360、L390、L415、L450、16Mn、20# 、API SPEC 5L X70、X65、X60、X56、X52、X46
8、密封材料：O形或U形密封環：氟橡膠、腈基橡膠，符合ASTM D2000
9、填充材料：冷固性樹脂
10、絕緣涂料：進口液體環氧樹脂
11、防腐材料：熱縮防腐材料
六、安裝要求
1、絕緣接頭安裝處的50米內，避免有待焊接死口。
2、絕緣接頭與管線焊接后，不允許在接頭5米內起吊管線。
3、絕緣接頭與管線一起試壓。
4、絕緣接頭與管線焊接后，應接要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。
5、絕緣接頭可安裝在地下直管段上。
6、絕緣接頭采用地面安裝時，應安裝在距彎頭20米外的直管段上并設置支架。
7、絕緣接頭避免安裝在立管上。
8、埋地安裝時應避免安裝在常年積水處。
