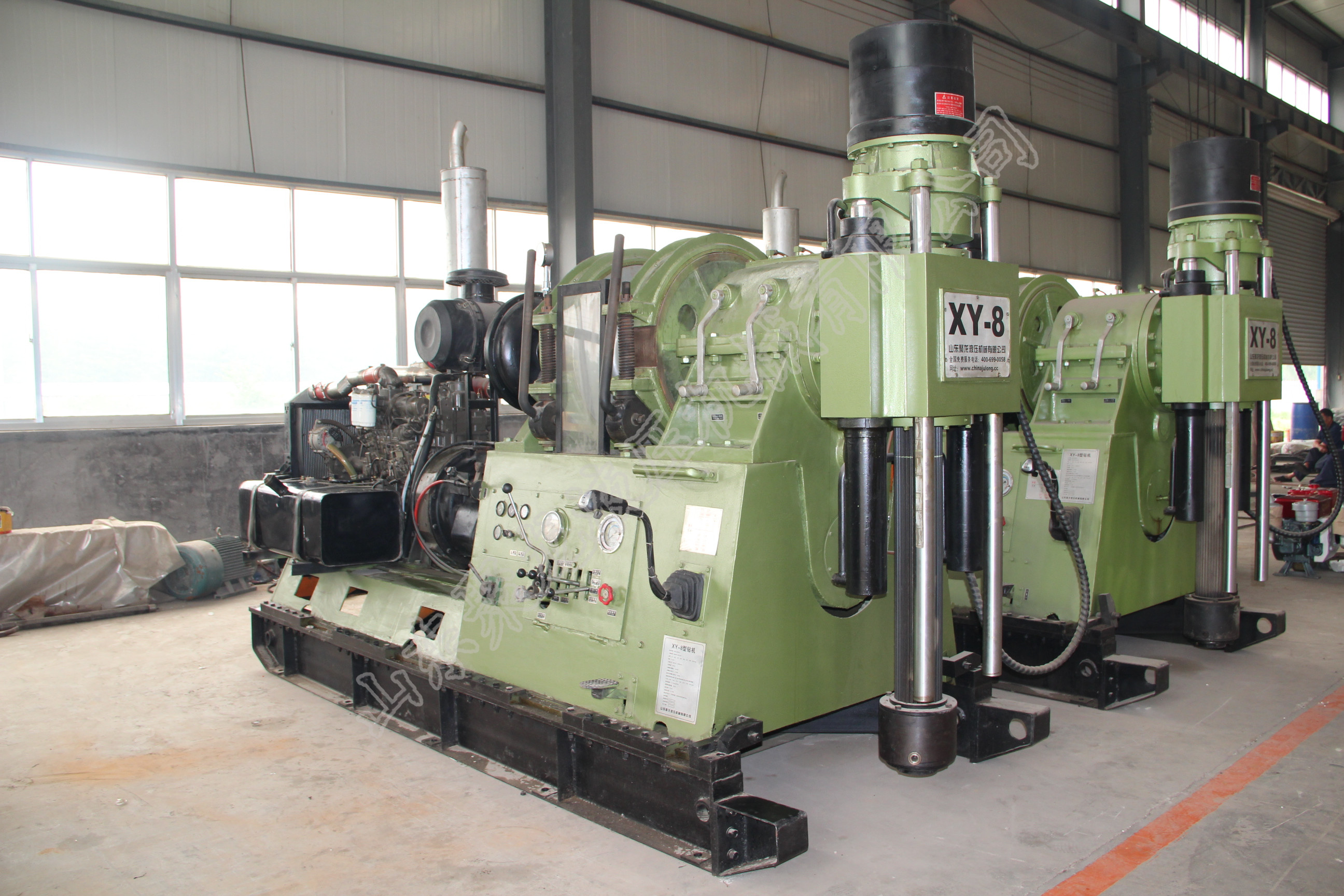

XY-8 千米巖芯鉆機 水井鉆機

鉆桿類別

鉆桿規格

鉆進深度(M)

國產鉆桿

內加厚式鉆桿

?50×5.5鉆桿

3000

?60×6鉆桿

2500

繩索取心鉆桿

?71×5鉆桿

2200

?89×5鉆桿

2000

DCDMA鉆桿

內加厚式鉆桿

BW鉆桿

3000

NW鉆桿

2500

HW鉆桿

1800

繩索取心鉆桿

BQ鉆桿(?58)

3000

NQ鉆桿(?73)

2500

HQ鉆桿(?93)

1800

鉆孔角度 Drill angle

0～360°

動力機 Power unit

電動機 Electric unit

Y280S-4

75kW

1480轉/分

柴油機 Diesel

YC6A240-33

177kW

2300轉/分

回轉器 Rotator

型式

雙油缸液壓給進機械回轉式                                                                  Feed with double cylinders oil hydraulic

立軸通孔直徑 Spindle L.D

93mm

立軸轉速 Speed

動力轉速 Power speed

1480r/min

2300r/min

正轉速度 Forward speed

74/106/150/208/300              /431/609/845r/min

110/157/222/309/445 /640/905/1256r/min

反轉 Reserve

74r/min

110r/min

立軸扭矩                      Max.torque of spindle

12500N·m

立軸行程 Spindle stroke

1000mm

立軸起重力 Max.lifting force of spindle

180kN

立軸加壓力Max.thrust of spindle

110kN

行星齒輪傳動，卷揚機 Winch

鋼絲繩直徑Wire rope caliber

21.5mm

卷筒鋼絲繩容量

120m

單繩提升力                            Drum capacity for rope

150kN

鋼絲繩（卷筒一層）提升速度 lifting speed of the wirerope

轉速為1480r/min                             Power unit rotary speed

0.48/0.68/0.96/1.34/1.96/2.81/3.96/5.51m/s

轉速為2300r/min                        Power unit rotary speed

0.71/1.01/1.42/1.99/2.91/4.17/5.88/8.19m/s

CBF-F32/16齒輪油泵 Oil pump

工作壓力 Work pressure

20Mpa

壓力 Max.pressure

25Mpa

水剎車 Warer brake

工作轉速 Work rotary speed

700～1800轉/分

單繩平衡速度                                                   Single rope compensational soeed

3～8米/秒

單繩平衡負荷                                               Single rope compensational load

45kN

滑撬式（帶滑動底座）機架 Skids type drillfram

鉆機后退行程 Rig backward stroke

530mm

 外形尺寸（長×寬×高）Dimensinons L*W*H

3800*1500*2460mm

 鉆機重量 Rig weight

6500kg
