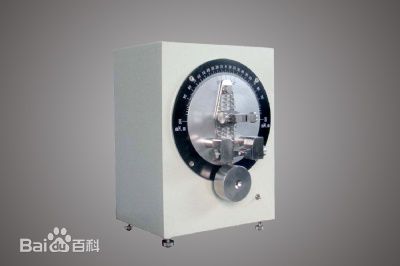

紙板挺度測定儀

HP-TD500型 紙板挺度測定儀 （又稱紙板挺度儀、紙張挺度儀、挺度儀） 是通用的泰伯爾（Taber）式挺度測定儀，儀器主要技術參數符合國家標準和的有關規定。挺度是衡量紙和紙板抗彎曲強度的指標，泰伯爾式挺度儀是測定此項指標的儀器，泰伯挺度屬于靜態彎曲強度指標。

產品特點

1.  泰伯挺度儀是根據力矩對轉軸中心靜態平衡原理設計。通過測量一端被夾住的試樣被彎曲至給定角度時所需要的力或力矩，得到試樣挺度值。試樣的彎曲力是作用在一個不變的彎曲長度上的。

2.  泰伯挺度儀是根據兩點加荷法和力矩平衡原理設計的特殊試驗裝置。儀器由傳動部分、測量部分和支承安裝基座部分組合而成。

3.  傳動部分由電動機經中間傳動鏈至角度盤，角度盤轉動帶動推紙架工作。

4.  測量部分由力度盤、角度盤、菱形擺體、夾紙器、推紙架等件組成。電機驅動角度盤轉動，角度盤上的推紙架與之一起轉動，推紙架上的推紙小圓棍與試樣接觸將試樣推移彎曲。試樣夾持在夾紙器鉗口中，而夾紙器安裝在菱形擺動體上，在試樣自身剛性作用下試樣受力的同時菱形擺體亦受到力矩作用，在力矩作用下擺體被推轉動，當擺體與角度盤相對轉角達到15°（或7.5°）時停止，此時系統達到力矩平衡。角度盤零線將指示出被測試樣的力矩值，以mN·m表示。

技術參數

1.儀器的測量范圍為（1～500）mN·m，整個測量范圍分為七檔，各檔分檔重質量和力度盤分度值見下表:

注：1mN·m＝10cN·cm

2.示值誤差：±2%（各檔測量上限值的10%～90%范圍）

3.示值變動性：≤2%（各檔測量上限值的10%～90%范圍）

4.擺力臂長：100mm

5.負荷力臂長：50mm±0.1mm

6.試驗速度：200°/min

7.額定彎曲角：±7.5°和 ±15°

8.試樣尺寸（長×寬）：70mm×38mm

9.外形尺寸(長×寬×高)：270mm×165mm×355mm

10.重量：約16kg
