高強耐磨耐火可塑料

     淄博云泰爐業(yè)科技有限公司位于全國聞名的耐火材料生產基地—山東淄博。專注循環(huán)流化床鍋爐爐墻修補剛玉耐火耐磨可塑料的生產預銷售。

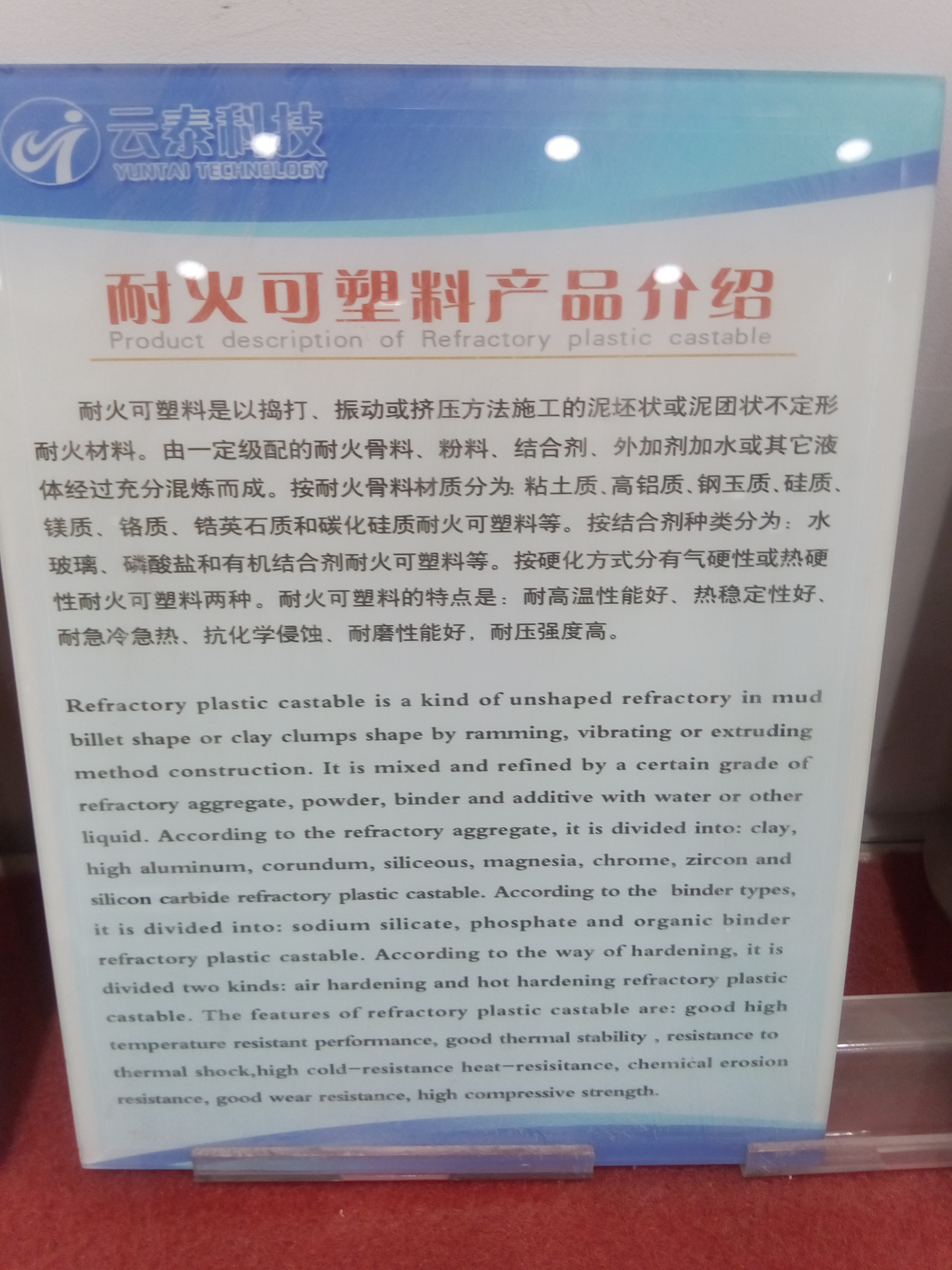

     耐火可塑料，又稱可塑料，包括高性能的耐磨耐火可塑料，是以搗打、振動或擠壓方法施工的泥坯狀或泥團狀的不定形耐火材料。具有優(yōu)異的耐磨性、超高的黏結性和較高的使用溫度（不小于1600℃），以施工工藝簡單、工期短，施工完畢后無需烘爐等優(yōu)越特性而廣為推崇。其使用壽命明顯高于其他普通的耐磨耐火材料，廣泛適用于電力、冶金、鋼鐵、陶瓷、石油化工等行業(yè)。

項目剛玉可塑料

耐火溫度≥1800

體積密度，（g/cm3）110℃×24h≥2.7

耐壓強度（MPa）110℃×24h≥851100℃×3h≥95

抗折強度（MPa）110℃×24h≥8 1100℃×3h≥15

線變化率1100℃×3h±0.5

耐火可塑料的適用范圍：

   循環(huán)流化床鍋爐爐襯有缺陷部位的修補，以及水冷壁和衛(wèi)燃帶交界處的防磨處理。

   1、耐火可塑料在修補循環(huán)流化床衛(wèi)燃帶澆注料，旋風筒等使用耐火材料部位的應用：其超高的黏結性能，可隨意修補任何不規(guī)則的磨損部位，無需使用鋼模板或模具，施工完畢后可以立即點火，不必特殊的養(yǎng)護，從而縮短施工周期，節(jié)省費用。

   2、耐火可塑料在水冷壁管與衛(wèi)燃帶交界處的防磨處理：免燒烤耐磨耐火可塑料可以在水冷管上施工，鋪敷最薄厚能夠控制在5mm以下，這是其它同類產品所無法做到的，免燒烤耐磨耐火可塑料在水冷壁與衛(wèi)燃帶交界處的施工，可以改變該位置的幾何角度，使過渡區(qū)變得相當平坦，以至于接近平面，從而減少渦流在該部位的形成，綜合了渦流在該位置的停留時間，使磨損程度大大降低。

  此外主要用于鋼鐵工業(yè)中的各種加熱爐、均熱爐、退火爐、燒結爐，以及電爐頂等作襯體。

   耐火可塑料的施工工藝：

   本材料采用搗打密實成型方法進行施工，施工前將可塑料鋪設在所需部位，料坯鋪排應錯縫緊靠，搗打完后應搗打料坯的接縫，然后用氣動錘或手錘將整個面積搗打3遍，以保證料密實。正確的錨因對于支撐片狀可塑料是很重要的，使用剛硬的錨固釘梢，錨固釘梢上下左右間隔約為150mm~250mm，料柸厚度可以根據不同爐型的設計要求需要決定。

   1、確定破損部位后，將其邊沿用工具修成直角下陷不小子20mm，即修補厚度不小子20mm。修補后可塑料于原耐火材料平滑過度，不能出現梯形銜接。

   2、將修補部位清掃干凈，原耐火材料如有不牢固的大小顆粒，一定要掉，不能存有浮塵，保證被修補面有一個堅固一體而清潔的工作面。

   3、將可塑料用非常干凈的切片，新鮮的一面貼于修補部位，然后用氣動錘或手錘搗打緊實，料坯的鋪排應錯縫緊靠，搗打完后應搗打料坯的接縫，不能出現縫隙，修補面全部貼好后，用錘反復全部搗實，直到料坯還表面出現潮濕現象為止。搗打時注意邊沿，不能搗打原有的耐火材料，最后將整個修補面打實成一個光滑的平面。

   4、水冷壁出現局部凹陷部位的修補，在水冷壁凹陷處連板或水冷管本體上焊上耐熱鋼釘梢，釘梢長20mm~30mm，間隔30mm~40mm，然后將料坯貼好搗實。

   耐火可塑料烘烤的注意事項

   1、修補完畢后，在烘爐以前，應及時在可塑料表面覆蓋一層塑料薄膜（任何類型都可），以防止表面固化和裂紋、點火以前應將塑料薄膜都揭去。

   2、烘爐時可用木柴或木炭進行輻射加溫，使修補部位溫度達到60℃左右，然后溫度緩慢升高到200℃~300℃，保護6個小時，以保證料坯中的水分全部析出，表面出現堅硬如陶瓷結構狀態(tài)后，方可啟動點火，循環(huán)流化床鍋爐可以不需要另外烘爐，只要在點火過程中就可以完成烘爐過程。

   耐火可塑料的儲存方法

   避免露天存放，防止太陽光直接照射。夏天，應存放在陰冷潮濕的地方，冬天防凍。
