IC65N小型斷路器介紹:
1.又稱空氣開關,也稱自動開關,低壓斷路器。原理是:當工作電流超過額定電流、短路、失壓等情況下,自動切斷電路。 目前,家庭總開關常見的有閘刀開關配瓷插保險(已被淘汰)或空氣開關(帶漏電保護的小型斷路器)。目前家庭使用DZ系列的空氣開關,常見的有以下型號/規格: C16、 C25、C32、、C63等規格,其中C表示脫扣電流,即起跳電流,例如C32表示起跳電流為32安,一般安裝6500W熱水器要用C32,安裝7500W、328500W熱水器要用的空開。(注:功率÷電壓=安培,即6500W÷220V=29.55≈32A)
2.基本參數
◆符合標準:GB16917/IEC61009;
◆額定電壓:(AC V):230/400
◆額定電流:(A):6 ~ 63
◆分?jǐn)嗄芰Γ海↘A):6
◆脫扣特性:C
◆額定剩余動作電流:30mA,AC類
◆極數:1P+N/2/3/4P
◆機械壽命:20,000次
◆接線:6~32,適用于25mm2及以下導線;40~63,適用于35mm2及以下導線;
◆獲得CCC認證
5.主要優點
EA9R漏電保護斷路器,為預拼裝式漏電保護斷路器(斷路器+漏電附件),是限度地避免了誤拼裝漏電附件的風險。可同時提供過載、短路、漏電保護功能。當發生漏電保護裝置動作時,裝置的正面有紅色的機械指示可區別漏電故障與其它保障。
5.選擇斷路器(空氣開關)安培計算法
1匹=735W≈750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875 W 此計算法以此類推。
(1)例:3匹空調 器應選擇多少A的空氣開關?(220V電壓)
750W×3匹=2250W×3倍(沖擊電流)=6750W÷220V=30.68A≈32A。
(2)例5匹空調應選擇多少A的空氣開關?( 380V電壓)
750W×5匹=3750W×3倍(沖擊電流)=1125W÷380V=29.60≈32A(功率÷電壓=安培)
注:空氣開關在額定負載時平均操作使用壽命20000次。在了解了漏電開關,空氣開關的原理、功能的情況下一般在為客戶選配配電箱的過程中,應本著照明小,插座中、空調大的選配原則。可根據客戶的要求和裝修個性的差異性,結合實際情況進行靈活的配電方案。配電方案有無數種,以下就五種常用的配置方案特點、安裝注意事項供客戶參考。
5.說明要點
1.微型漏電器的漏電附件動作時間,有意識的延時是沒有的,但是動作是有一個過程的,這個過程需要一定的時間,IEC10091中的5.3.8以及GB16917.1中的5.3.8條例中對此都有明確的限定,要求動作時間小于0.3秒,本產品基本上可以做到0.06秒;
2.漏電開關只有漏電保護功能,而漏電保護斷路器有短路保護、過載保護和漏電保護功能;
3.采用條形碼管理系統,可靠的條形碼和防偽標簽雙保險系統,雙重識別,雙重保護。
7.極性和表示方法
單極 220V 切斷火線
雙極 220V 火線與零線同時切斷
三級 380V 三相線全部切斷
四級 380V 三相火線一相零線全部切斷。
6.選購安裝
現代家居用電應按照明回路、電源插座回路、空調回路、分開布線,當其中一個回路(如插座回路)出現故障時,其他回路仍可以正常供電。插座回路須安裝漏電保護裝置,防止家用電器漏電造身事故。
1、住戶配電箱總開關一般選擇雙極32-63A小型斷路器或隔離開關。
2、照明回路一般10-16A小型斷路器。
3、插座回路一般選擇16-20A的漏電保護斷路器。
4、空調回路一般選擇16-25A小型斷路器。
5、采用雙極或1P+N(相線+中性線)斷路器,當線路出現短路或漏電故障時,立即切斷電源的相線和中性線,確保人身安全及用電設備的安全。以上選擇僅供參考,每戶的實際用電器功率不一樣,具體選擇要按電工設計為準。

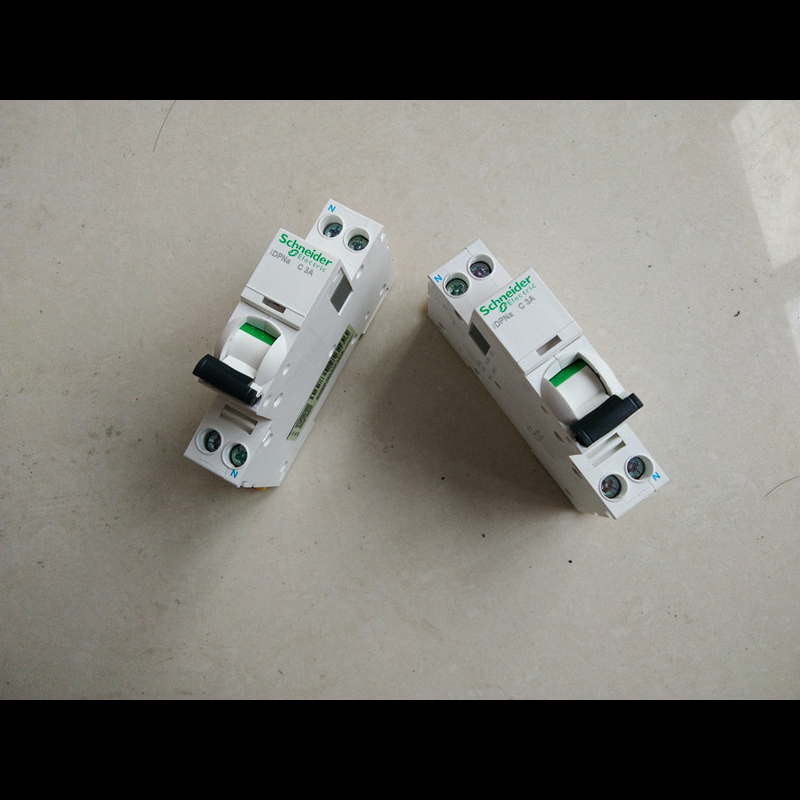

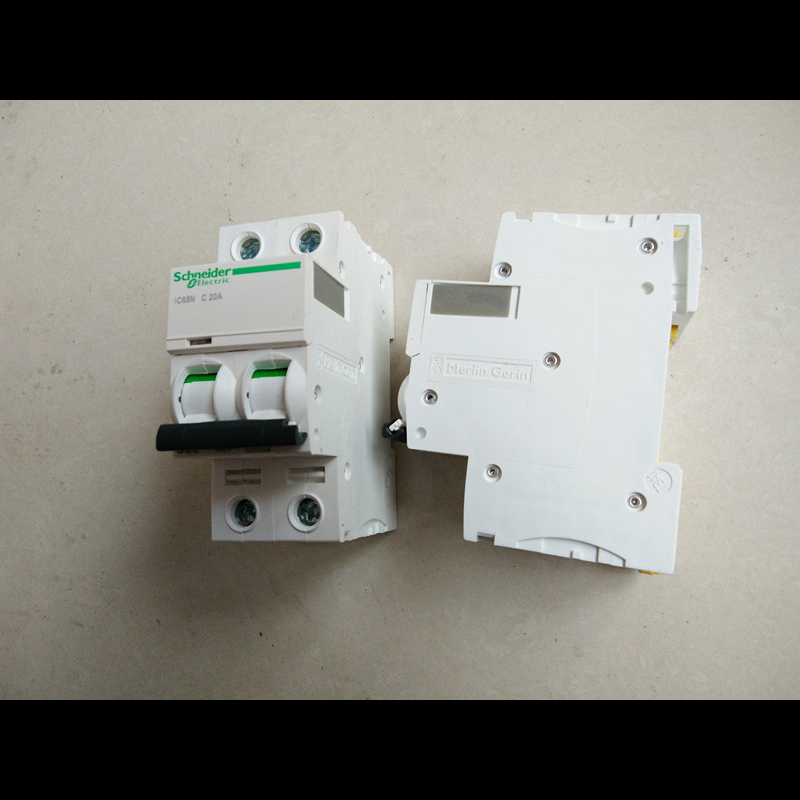

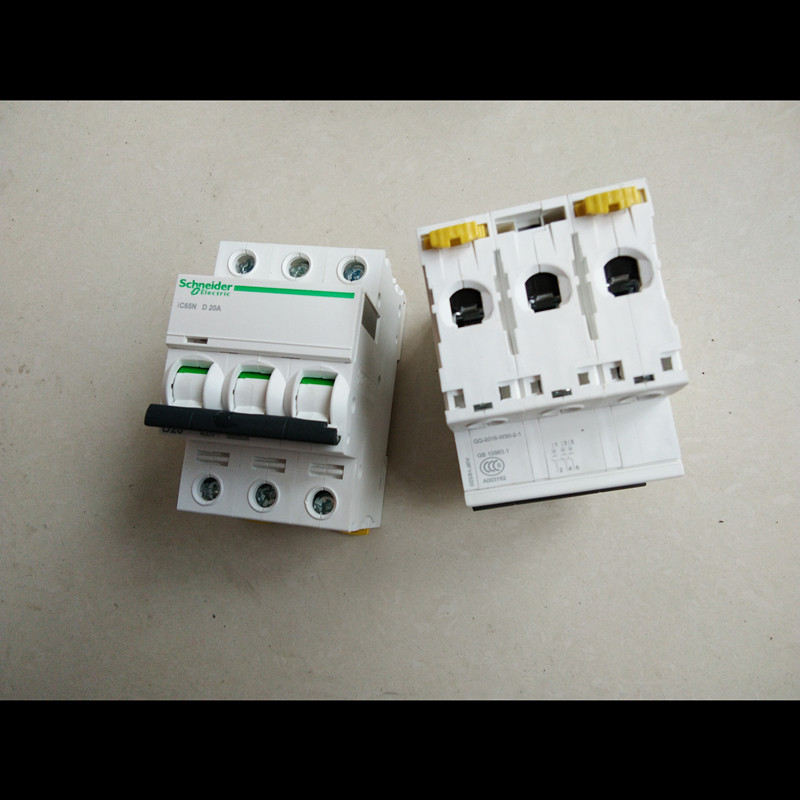

IC65N小型斷路器產品圖:
