主要特點

2 針對分布式發電與微電網并網的不同，提供針對性的保護控制功能

2 低頻注入式主動孤島檢測方案，不依賴于逆變器，檢測速度快且準確，檢測盲區。

2 裝置通訊功能強大，裝置標準配置一路以太網和一路RS485通訊接口，便于多種組網方式，裝置支持IEC 60870-5-103、TCP-103、MODBUS-RTU等多種通訊規約，通訊靈活，方便與各種微機監控或保護管理機聯網通訊。

2 裝置對時功能強大，支持網絡對時、PPS、PPM或B碼等多種對時方式。

2 裝置采用32位高性能嵌入式微機處理器，大容量的RAM和Flash Memory；利用SoC解決方案，數據處理、邏輯運算和信息存儲能力強，運行速度快，可靠性高。

2 裝置采用16位高精度A/D作為數據采集，數據采集每周波64點，保護測量精度高。

2 后插拔方式，強弱電分離；加強型單元機箱按抗強振動、強干擾設計,可分散安裝于開關柜上運行。

2 可保存四組共400個最近發生的事件報告及運行報告，可保存最近發生的5次故障的錄波數據。

2 采用觸摸液晶屏，中文顯示，菜單式操作。

2 實時多任務操作系統，模塊化編程；實時性好，可靠性高。

2 8套保護定值，定值區切換安全方便。

2 豐富的開入開出資源，開入多達15路，開出達12路。

2 系統運行規則，可由LCD界面重定義，應用靈活。

2 系統運行規則，可由遠程/PC終端重定義，應用靈活。

2 系統輔助供電采用寬范圍電源，保證三相缺相正常工作。

2 在光伏逆變器的控制策略基礎上拓展軟件,更加安全。

2 DSP芯片保證過欠壓、過流、反孤島更加準確。

2 專業電壓、電流采樣，F(xiàn)FT，更準確諧波分析。

2 大容量儲能電容，保證電網斷電后正確分閘。

2 可上傳SOE報警信號。

2 具備25次諧波分析功能。

2 可加裝0.5級互感器。

2 具備接地跳閘功能。

2 具有明顯斷點（刀閘）。

2 預留電表及互感器安裝位置。

1 技術指標

額定數據

額定電壓：三相四線 AC380V；

額定電流：100A、225A、400A、630A、800A

額定功率：50kW、100kW、200kW、300kW、400kW

額定頻率：50Hz

裝置功耗

電源回路: 正常工作時，不大于15W；保護動作時，不大于20W。

主動孤島模塊：未處于孤島狀態時，不大于10W；處于孤島狀態時，不大于8W

環境條件

a. 環境溫度：

工作： -25℃～+60℃。

儲存： -25℃～+70℃，相對濕度不大于90%，周圍空氣中不含有酸性、堿性或其它腐蝕性及性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

b. 相對濕度：最濕月的月平均較大相對濕度為90％，同時該月的月平均較低溫度為25℃且表面不凝露。較高溫度為+40℃時，平均較大濕度不超過50％。

c. 大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。

電磁兼容性能

2 慢速阻尼振蕩波試驗：能承受GB/T14598.26－2015中6.2、6.3、6.4規定的頻率為1MHz和100kHz脈沖群干擾試驗。

2 快速瞬變干擾試驗：能承受GB/T14598.26－2015中6.2、6.3、6.4、6.5規定的嚴酷等級為A級的快速瞬變干擾試驗。

2 輻射電磁場干擾試驗：能承受GB/T14598.26－2015中6.1規定的嚴酷等級的輻射電磁場干擾試驗。

2 靜電放電試驗：能承受GB/T14598.26－2015中6.1規定的嚴酷等級的靜電放電試驗。

2 電磁發射試驗：能承受GB/T14598.26－2015中7.1.3規定的傳導發射限值及7.1.2規定的輻射發射限值的電磁發射試驗。

2 工頻磁場抗擾度試驗：能承受GB/T14598.26－2015中6.1規定的嚴酷等級的工頻磁場抗擾度試驗。

2 脈沖磁場抗擾度試驗：能承受GB/T17626.9－2011第5章規定的嚴酷等級為Ⅳ級的脈沖磁場抗擾度試驗。

2 阻尼振蕩磁場抗擾度試驗：能承受GB/T17626.10－1998第5章規定的嚴酷等級為Ⅳ級的阻尼振蕩磁場抗擾度試驗。

2 浪涌抗擾度試驗：能承受GB/T14598.26－2015中6.2、6.3、6.4規定的嚴酷等級為A類的浪涌抗擾度試驗。

2 傳導騷擾的抗擾度試驗：能承受GB/T14598.26－2015中6.2、6.3、6.4、6.5規定的射頻場感應的傳導騷擾的抗擾度試驗。

2 工頻抗擾度試驗：能承受GB/T14598.26－2015中6.4規定的工頻抗擾度試驗。

絕緣性能

a. 絕緣電阻：各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,用開路電壓為500V的測試儀器測試其絕緣電阻值不應小于100MΩ。

b. 介質強度：裝置通信回路和24V等弱電輸入輸出端子對地能承受50Hz、500V(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象；其余各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受50Hz、2kV(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象。

c. 沖擊電壓：裝置通信回路和24V等弱電輸入輸出端子對地,能承受1kV(峰值)的標準雷電波沖擊檢驗；其余各帶電的導電端子分別對地,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受5kV(峰值)的標準雷電波沖擊檢驗。

機械性能

a. 振動響應：裝置能承受GB/T 11287-2000中4.2.1規定的嚴酷等級為I級振動響應檢驗。

b. 振動耐久：裝置能承受GB/T 11287-2000中4.2.2規定的嚴酷等級為I級振動耐久檢驗。

c. 沖擊響應：裝置能承受GB/T 14537-1993中4.2.1規定的嚴酷等級為I級沖擊響應檢驗。

d. 沖擊耐久：裝置能承受GB/T 14537-1993中4.2.2規定的嚴酷等級為I級沖擊耐久檢驗。

e. 碰撞：裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為I級碰撞檢驗。

f. 地震：裝置能承受IEC 60255-21-3:1993規定的嚴酷等級為1級的地震能力。

保護定值整定范圍及誤差

a. 定值整定范圍

電流：       0.1～5In；

交流電壓： 10V～470V；

延時： 0s～600s。

b. 定值誤差

電流：       < ±2.5%或±1A；

電壓：< ±2.5%或±1V；

延時誤差：0s～100s范圍內不超過40ms或±2%；

測量精度

a. 開關量輸入分辨率不大于2ms；

b. 頻率測量誤差不超過±0.02Hz。

觸點容量

a. 出口觸點在電壓不大于250V，電流不大于1A，時間常數為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為50W，長期允許通過電流不大于5A。

b. 出口觸點在電壓不大于250V，電流不大于2A的交流回路（cosφ=0.4±0.1）中觸點斷開容量為250VA，長期允許通過電流不大于5A。

c. 并網斷路器觸點額定工作電壓400V，工頻耐壓試驗電壓3000V，額定脈沖耐受電壓8kV，額定運行短路分斷能力35kA，額定極限短路分斷能力50kA。

2 裝置硬件

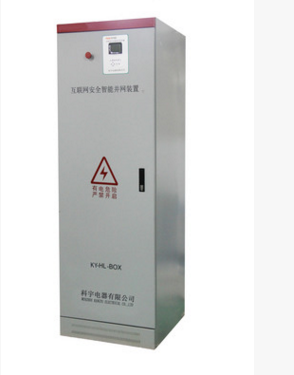

裝置采用1.5mm冷軋高耐候鋼板噴漆制作，抗老化，易于散熱，整機防護等級為室內安裝IP20。

機箱結構

裝置的外形尺寸如圖3-1所示,為壁掛式安裝：

圖3-1 外形尺寸

主要模塊

本裝置由以下模塊構成：人機對話模塊、保護測控模塊、主動孤島檢測模塊、電源模塊、浪涌保護模塊、斷路器模塊。

人機對話模塊

人機對話模塊位于裝置面板上，是裝置與外界進行信息交互的主要部件，采用7英寸電阻觸摸顯示屏，全中文菜單方式顯示（操作），主要功能為：觸摸操作和按鈕操作斷路器。

保護測控模塊

本模塊提供裝置的保護和測控功能，提供12路獨立開出、15路強電開入、1路485通訊接口、1路以太網通訊接口并采集裝置內各路模擬量，采用突出式前接線安裝方法。該模塊為插件式設計，可以方便的更換和維修各個插件。

主動孤島檢測模塊

本模塊提供裝置的主動孤島檢測功能，主要包括注入電源、保護電阻和注入變壓器組成。

電源模塊

本模塊主要提供裝置液晶電源和裝置內各模塊供電所需要使用的雙側電源自動切換功能，本模塊包括液晶供電電源、雙電源切換繼電器和總電源空氣開關組成。

浪涌保護模塊

本模塊主要提供浪涌保護功能以泄放掉浪涌電壓，由浪涌保護器和浪涌保護器保護空氣開關組成。

斷路器模塊

本模塊提供裝置的并離網操作功能，主要由塑殼斷路器、電操機構、母排和電流互感器組成。

3 裝置功能

兩段式定時限電流方向保護

裝置設Ⅰ、Ⅱ段電流方向保護，各段電流、時間及方向定值可獨立整定，通過設置整定控制字控制這兩段保護的方向元件的投退。

兩段式電流電壓方向保護相間功率方向元件采用90°接線（在本裝置中，規定發電狀態的電流為正方向，受電狀態的電流為反方向，本裝置的方向元件都遵循這個方向準則），利用Ia與Ubc，Ib與Uca，Ic與Uab分別比相，其動作方程為（Ia與Ubc為例）：

式中φ為較大靈敏角,取φ= -30°。

Ⅰ、Ⅱ段電流方向保護原理如圖4-1所示。

圖4-1  兩段式帶低壓閉鎖的電流方向保護原理圖

過負荷保護

裝置設有過負荷保護，可由軟壓板進行投退，可選擇動作于跳閘或告警?！斑^負荷跳閘（GFHTZ）”控制字整定為“0”時告警，整定為“1”時跳閘。過負荷保護原理如圖4-2所示：
