G455/40/100方格板|鋼格柵板

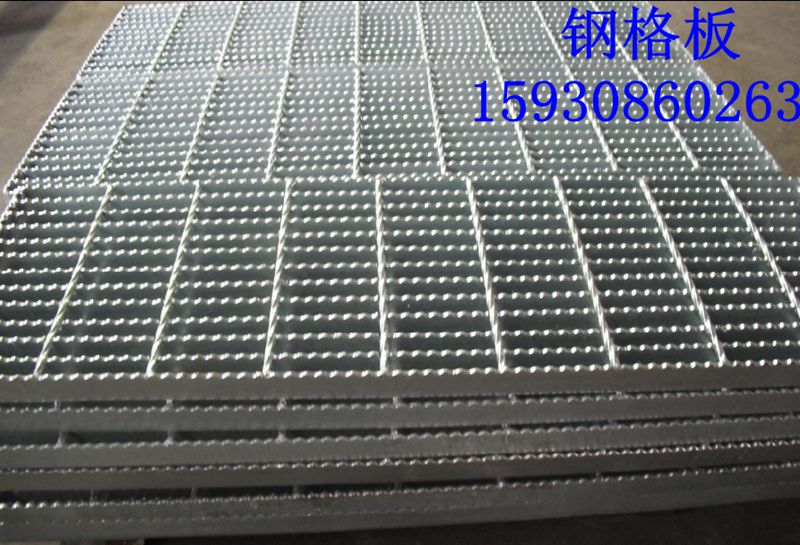

G455/40/100方格板又叫做鋼格柵板，是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，方格板主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等．橫桿一般采用經過扭絞的方鋼．

設計要求
    1、根據使用條件（承載值及安裝跨度），從“安全負荷載與跨距及撓度關系表”中選用鋼格板型號。
    2、平臺走道的設計要求：
    鋼格板平臺承受設計荷載時，其變形撓度不能大于跨距的1/100，平臺走道不能超過10mm，除滿足上述要求外，所有平臺都應符合下列規定：
    a、設計荷載值X1.5時，鋼格板不會產生變形　
    b、設計荷載值X3.0時，鋼格板不會產生斷裂
    c、特殊荷載條件下的設計要求由供需雙方共同商定
    3、樓梯踏步板的設計要求：
    在設計荷載條件下，任意踏步中點變形撓度不能大于其跨距的1/200，不能超過6mm，除滿足上述要求外，所有踏步板還應符合下列規定：
    a、設計荷載值X1.5時，鋼格板不會產生變形
    b、設計荷載值X3.0時，鋼格板不會產生斷裂
    4、排版設計：
    a、按公稱寬度表優先選用原板寬度，不足原板寬度時，選用與扁鋼數目相應的公稱寬度值
    b、鋼格板負載扁方向兩端在支撐架上的支撐長度每端不得小于25mm
    c、排板間隙：鋼格板之間5-10mm，鋼格板與相鄰結構間10mm
    d、平臺（走道）上的鋼格板最小寬度300mm

應用

發電廠，采礦業，石油化工， 造船工業 ，污水處理 ，港口碼頭， 市政工程， 機械冶金， 農牧園林 ，紡織化纖， 食品加工 ，交通運輸 ，化肥制藥， 精練油廠 ，建筑材料 ，油脂化工吊等等
