南京 擺線減速機 行星減速機 硬齒面減速機

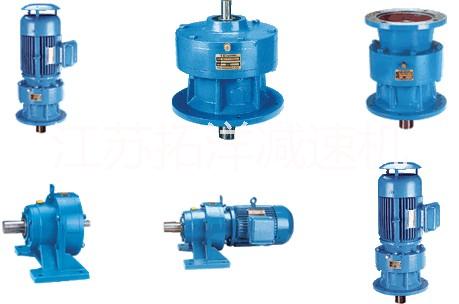

  擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機構，廣泛應用于各種傳動機械中的減速機械，如“紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。  本廠生產的擺線針輪減速機質量優良、性能可靠、規格齊全、價格合理，榮獲了機械工業部和江蘇質產品稱號。   二、結構原理  行星擺線針輪減速機全部傳裝置可分為三部分：輸入部分、減速部分、輸出部分。  在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機械，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。 當輸入軸帶著偏心轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒從而得到減速，再借助Ｗ輸出機械，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。   三、特點  ·高速比和率   單級傳動，就能達到1:87的減速比，效率在90%以上，如果采用多級傳動。減速比更大。  ·結構緊湊體積小   由于采用了行星傳動原理，輸入軸與輸出軸在同一軸心線上，使機型獲得盡可能小的尺寸。  ·運轉平穩噪聲低   擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程序。  ·使用可靠、壽命長   因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58-62）獲得高強度，并且，部分傳動接觸采用了滾動磨擦，所以經久耐用壽命長。  ·設計合理，維修方便，容易分解安裝，最小零件個數及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。   四、型號  1.B系列擺線針輪減速機  BW腳板式臥裝雙軸型擺線針輪減速機  BL法蘭式立裝雙軸型擺線針輪減速機  BWY腳板式臥裝電動機直聯型擺線針輪減速機  BLY法蘭式立裝電動機直聯型擺線針輪減速機  BWD腳板式臥裝普通電動機直聯型擺線針輪減速機  BLD法蘭式立裝普通電動機直聯型擺線針輪減速機  2.X系列擺線針輪減速機  XW腳板式臥裝雙軸型擺線針輪減速機  XL法蘭式立裝雙軸型擺線針輪減速機  XWD腳板式臥裝普通電動機直聯型擺線針輪減速機 XLD法蘭式立裝普通電動機直聯型擺線針輪減速機  XWY腳板式臥裝電動機直聯型擺線針輪減速機  XLY法蘭式立裝電動機直聯型擺線針輪減速機
