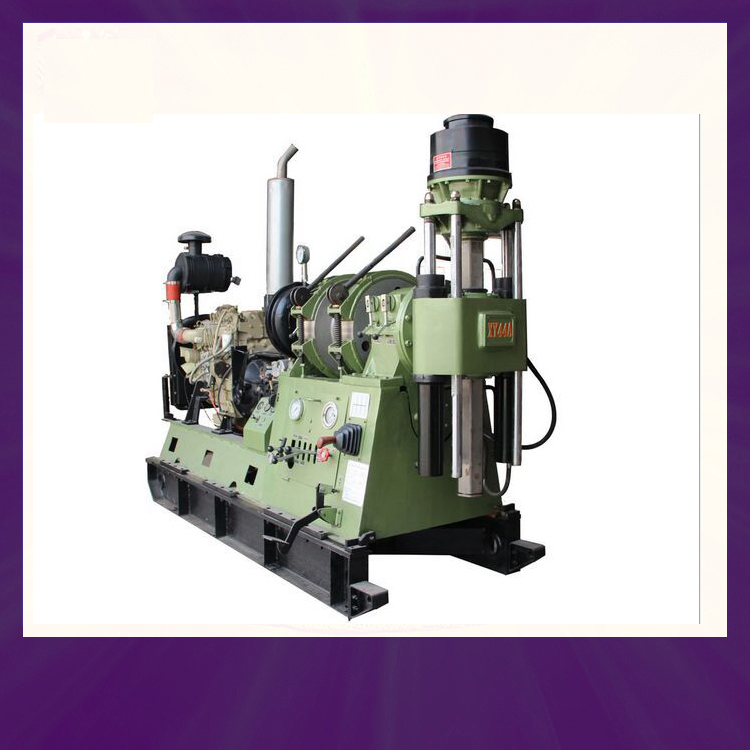

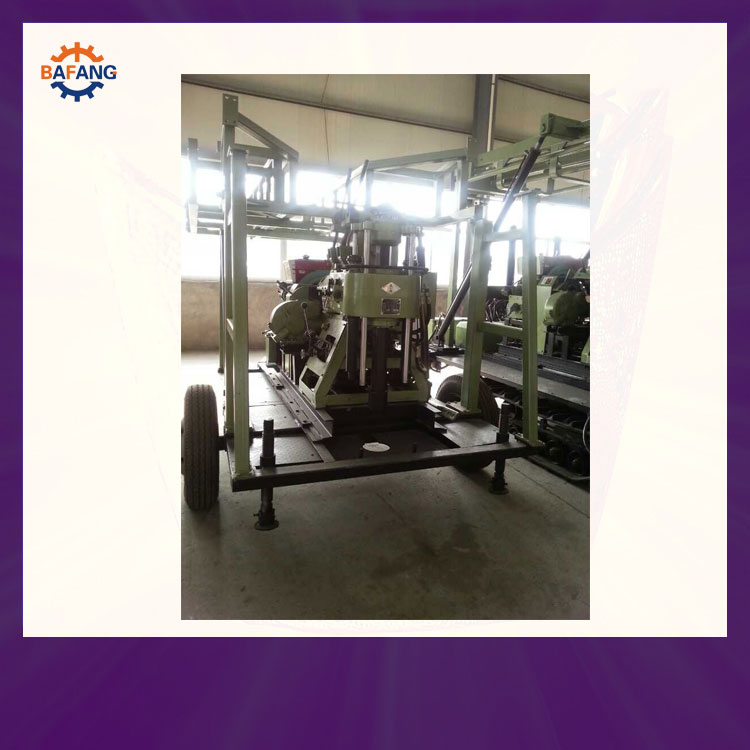

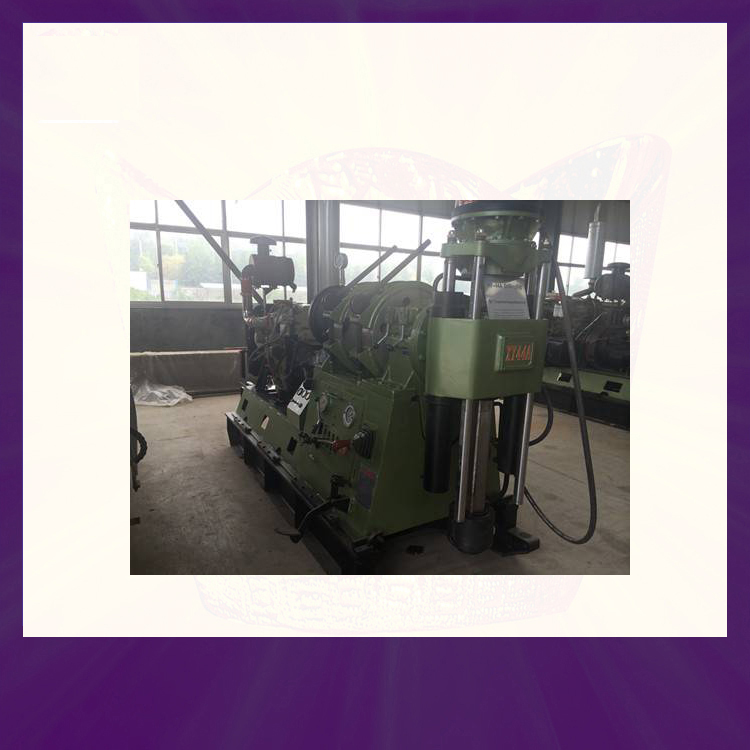

XY-44A巖心鉆機
XY-44A型巖心鉆機是以金剛石和硬質合金鉆進為主的巖心鉆探設備，主要適用于地質、冶金、煤炭、水文、工程等行業，也可用于工程地質勘探、淺層石油和天然氣開采、礦山坑道通風、排水、水文水井鉆進以及大口徑基礎樁工程施工等。
XY-44A型鉆機的主要特點：
1、鉆機具有較多的轉速級數（12級正轉2級反轉）和合理的轉速范圍，低速扭矩大（達8000N.m），既適合合金、金剛石巖心鉆進，也適合用于工程地質勘察、水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大（93mm），雙油缸液壓給進，行程較長（可達600mm），工藝適應性強，特別適合較大直徑鉆桿繩索取芯（上部取芯）鉆進，有利于提高鉆進效率。
3、采用清華萬里揚6T46變速箱，該型號變速箱廣泛匹配在福田、江淮、凱馬、五征等卡車機型上。技術成熟，質量穩定，超負荷能力強，售后服務站及配件遍布全國。
4、液壓卡盤為碟形彈簧卡緊、液壓油缸松開、三卡瓦自動定心式液壓卡盤。
5、液壓系統采用齒輪油泵供油，安裝簡單，使用方便，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。
6、動力有一汽錫柴4110（81千瓦）自然吸氣發動機，廣西玉柴4110（105千瓦）渦輪增壓發動機可選。
7、鉆機重心低，移機距離長（460mm），固定牢靠，高速鉆進穩定性好。
8、配有防震儀表，利于掌握孔內情況。操縱手把少，操縱靈活
1、鉆進能力：
（1）巖心鉆進
| 國產內外平式鉆桿規格 | 鉆進深度 |
| 43x6 | 1400 |
| 54x6 | 1000 |
| 67x6 | 830 |
| 國產內加厚式鉆桿規格 | 鉆進深度 |
| 50x5.5 | 1300 |
| 60x6 | 950 |
| 國產繩索取芯鉆桿規格 | 鉆進深度 |
| 55.5x4.75 | 1400 |
| 71x5 | 1000 |
| 89x5 | 800 |
DCDMA(金剛石巖心鉆機制造商協會)內加厚式
| 鉆桿規格 | 鉆進深度 |
| BW | 1250 |
| NW | 1000 |
| HW | 660 |
DCDMA(金剛石巖心鉆機制造商協會)繩索取芯
| 鉆桿規格 | 鉆進深度 |
| BQ | 1400 |
| NQ | 1100 |
| HQ | 750 |
（2）水文水井鉆進
| 鉆桿規格 | 鉆孔直徑 | 鉆進深度 |
| 60外加厚 | 200 | 800 |
| 73外加厚 | 350 | 500 |
| 89外加厚 | 500 | 300 |
（3）基礎樁鉆進：
89mm外加厚鉆桿
松散地層鉆孔直徑：1000mm
硬巖地層鉆孔直徑：600mm
鉆孔深度：100m
2、回轉器可回轉角度：0-360度
3、回轉器：
型式：雙油缸液壓給進機械回轉式
| 立軸通孔直徑 | 93mm | ||
| 立軸扭矩 | 6000N.m | ||
| 立軸加壓能力 | 90kN | ||
| 立軸行程 | 600mm | ||
| 立軸起重能力 | 120kN | ||
| 立軸轉速：（轉/分） | |||
| 動力機轉速 1480(電機) | 1800（柴油機） | ||
| 正轉低速 | 50、80、139、227、316 | 60、96、166、272、379 | |
| 正轉低速 | 401 | 481 | |
| 正轉高速 | 153、247、429、696 | 183、296、514、835 | |
| 正轉高速 | 970、1230 | 1164、1476 | |
| 反轉 | 53、165 | 63、198 | |
4、鉆機動力：
| 動力類別 | 電動機 | 柴油機 |
| 型號 | Y225S-4 | YC4E135-21 （玉柴） |
| 功率 | 37kw | 100 kw |
| 轉速 | 1480r/min | 2800 r/min |
5、卷揚機：
型式：行星齒輪傳動，手把制動。
鋼絲繩直徑：18.5mm
單繩提升力：45kN
鋼絲繩提升速度：
動力機為1480轉/分時：0.7；1.29；1.84；2.68；m/s
6、離合器及變速系統：
離合器型式：常閉干式單片摩擦離合器(與萬里揚6T46變速箱配套)
變速箱：WLY6T46汽車變速箱總成。（6前進擋1倒檔）
7、機架：
型式：滑撬式（帶滑動底座）
8、油泵參數：
| 型式 | 單聯齒輪油泵CBD-F520LH |
| 排量 | 20ml/r |
| 工作壓力 | 20MPa |
| 壓力 | 25MPa |
9、水剎車：
| 工作轉速 | 700-1800 r/min |
| 單繩平衡速度 | 3-8m/s |
| 單繩平衡負荷 | 45kN |
10、外形尺寸（長x寬x高）：3050x1100x1920mm
