（1）滑動插接式介紹

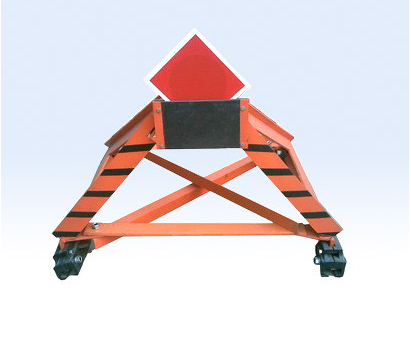

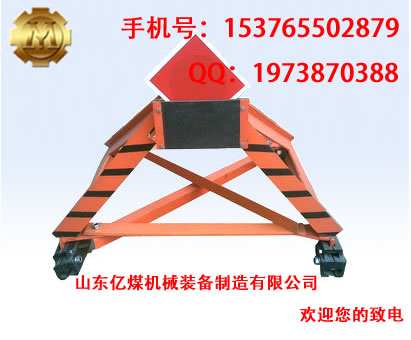

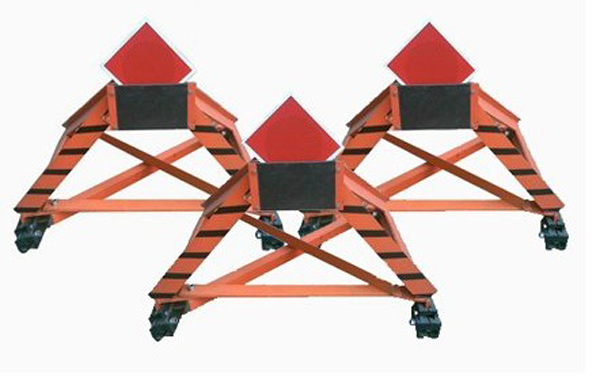

CDH-C20插接式滑動是安裝在鐵路盡頭線防止車輛溜逸時撞擊車擋的安全設備。

CDH-C20是CDH型的改進型，結構合理，制動力大，支臂與制動軌采用的插入式連接方式，安裝簡便，便于維修和復位。

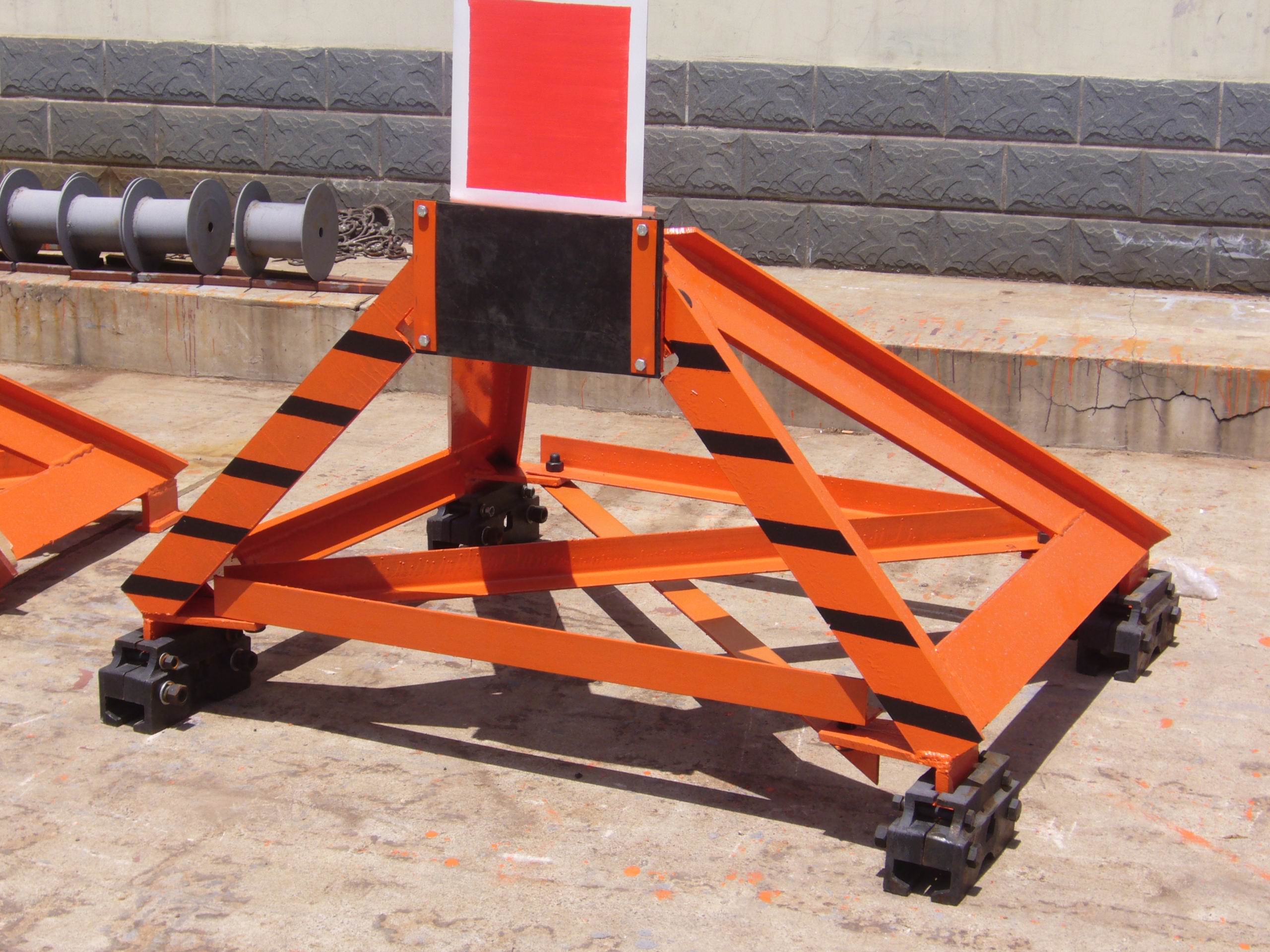

（2）插接式滑動結構

由主體架和兩對增力器組成，全長2800mm，

1、緩沖橡膠板

2、車輛的撞擊力由緩沖橡膠板、支座左右支臂傳遞到制動軌。

3、制動軌、彈簧座.與基本軌產生摩擦阻力阻止車輛滑行。

4、、由板彈簧、彈簧座、楔鐵、承座組成彈性加壓裝置，安裝在主體架的制動軌和增力器制動軌中，它的作用是在靜態時就形成予壓力，增加制動時的摩擦阻力，并且在動態時能使制動力持續不斷地起作用，直至停車。

5、支臂板由整版制成，由支座，前、后橫梁，上、下斜梁緊密相連組成主體架，結構合理，整體強大大，能承受車輛較大速度的撞擊。

6、支臂板由下部的蹄型塊直接插入制動軌，結構簡單，安裝、維修、復位方便。

7、主體架受力后依次推動前面的兩對制動軌、后面兩對制動軌和兩對增力器滑行，摩擦阻力逐步增加，即可防止撞壞車輛和主體架，又能使累計阻力增大。擁有較大的制動能力。

（3）滑動插接式技術指標

1、水平總阻力不小于15（T）。

2、允許車輛對*沖撞速度為20km/h。

3、緩沖橡膠板中心距基本軌軌面高850±20mm。

滑動插接式安裝要求

1、線路的技術條件應符合工務標準，軌距為1435+6-2.

2、應安裝在盡頭線終端最后一節鋼軌，靠近鋼軌接頭、無魚尾板的地方，與盡頭線終端應有一定的距離，距離越大，制動效果越好。
