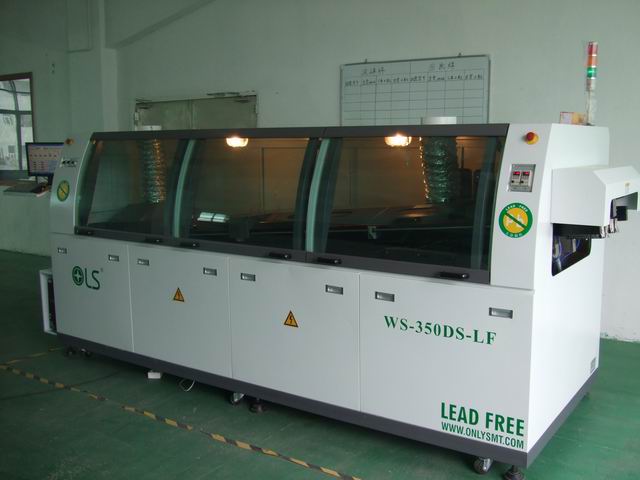

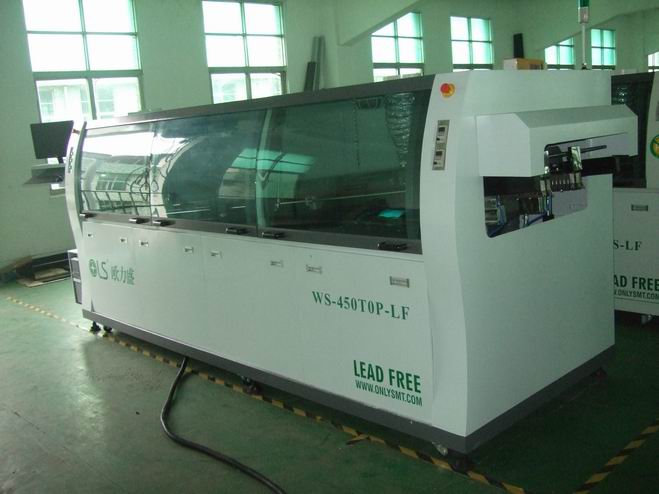

無鉛波峰焊機，回 無鉛波峰焊機，回流焊

● 外形流線型設計，內部模塊化設計，適合 SMT 及直插零件的無鉛焊接；
● 全電腦 +PLC 控制系統， Windows XP 操作系統；
● 噴頭移動采用步進電機或無桿氣缸驅動，德國 PLC 控制，穩定可靠；
● 助焊劑自動供給系統，配氣動泵和液位監測裝置，保持助焊劑恒壓供給；
● 噴口設計，波峰寬度可隨 PCB 板大小自動調節 . 實現超低氧化量；
● 電氣元件全部采用進口品牌，所有信號線處理；
● 預熱區采用可調速微熱風循環設計，加熱效果更均勻；
● 預熱系統采用四段獨立控溫，確保焊接工藝；
● Windows XP 操作系統，控制軟件支持中英文在線任意切換；
● 具有故障智能診斷，自動記錄設備狀態和不同用戶的操作；
● 傳動結構采用雙排鏈爪，加強對各種 PCB 的適應性；
● 軌道采用強力型材，硬化處理，堅固耐用；
● 鏈爪寬度可隨 PCB 板大小隨意調節；
● 焊助濟自動供給裝置 . 及噴霧裝置自動清洗裝置 .. 更有效的保護噴嘴的清潔；
● 全不銹鋼焊助濟噴霧及廢氣過濾裝置 , 抽屜式模塊化結構方便清潔；
● 噴口設計，波峰寬度可隨 PCB 板大小自動調節.實現超低氧化量；
● 精焊平波波形多方位外制旋鈕調節，調節簡單方便；
● 錫波經濟運行模式，氧化量少，節能；
● 采用離心風機上下抽風，減少著火隱患；
● 助焊劑感應器外置設計，更加可靠耐用；
1. 噴霧系統
※進口噴頭，噴霧面積和霧化深度可調；并帶酒精自動清洗噴霧裝置；
※噴頭移動采用步進馬達或無桿氣缸驅動，德國PLC 控制，穩定可靠；
※助焊劑自動供給系統，配氣動泵和液位監測裝置，保持助焊劑恒壓供給；
※完善的助焊劑回收和抽風過濾系統，有益環保；
※車載式模塊化噴霧系統，保養方便；
2. 預熱系統
※預熱采用 3 段微熱風預熱區 +1 段射燈遠紅外預熱區，功率充沛；
※四段預熱區總長 2000mm ，可做保溫溫度平臺；
※預熱區全程觀察窗，開發式設計；
※發熱器模塊化設計，保養方便；
3. 錫爐系統
※模壓弧齒葉輪，噴口設計，實現超低氧化量；
※精焊平波波形多方位外制旋鈕調節，調節簡單方便；
※錫波部配中央支撐系統，避免了大板變形對焊接的影響；
※錫爐升降和進出系統，及升降自動限位控制裝置,操作方便；
※防氧化裝置，減少氧化黑粉的產生；
※外熱式加熱方式，錫爐不易變形，錫溫穩定；
※錫波經濟運行模式，氧化量少，節能；
※沖擊波峰和精悍平波進距離超低設計，節能并降低氧化量；
※全鈦金爐膽和噴口，耐腐蝕耐高溫，變形；
4. 冷卻系統
※雙冷卻區設計，采用上下風機強冷方式，焊點光亮；
5. 運輸和調寬系統
※高強度特制鋁合金抗變形導軌；
※加強設計歐力盛加強鈦?zhàn)?，確保運輸可靠；
※定位靈活方便絲桿調寬系統；
6. 控制系統
※整機采用 PLC+ 電腦 + 溫控模塊控制，穩定可靠；
※電氣元件全部采用進口品牌，所有信號線處理；

※強大的控制軟件，運行于 Windows Xp 系統，中英文可隨時切換；

技術參數：
PCB寬度 PCB working width                         0～450mm 可調(標準型)
PCB運輸高度 PCB conveyor height                      Max.750±50mm
PCB運輸方向 PCB conveyor direction                        L-R
PCB運輸速度 PCB conveyor speed                         0-2.0m/min
運輸導軌傾角 Conveyor path gradient                        3～7
預熱區長度 Preheating zone length                    2000mm(4*500mm)
預熱區數量 Preheating zone number                         4
預熱溫度 Preheating temperature                         室溫～250℃
預熱功率 Power for preheating                              13kw
熱補償功率 Power for heat compensation                  2kw
適用焊料類型 Solder type                              無鉛焊料/普通焊料
錫爐容量 Solder volume                                      300-400kg
錫爐溫度 Solder temperature                              室溫～350±1℃
錫爐功率 Power for solder                                        12kw
控溫方式 Temperature cool type                             P.I.D
助焊劑流量 Solder fluxes                                  10～100ml/min
冷卻噴口風溫，制冷器溫度 Refrigeration temperature          10℃以下
噴頭移動方式 Sprayer Moving type                        步進電機或SMC無桿氣缸
電源 Power                                                 3相5線制(5W,3P) 380V
啟動功率 Power for heating up                                      25kw
正常運行功率Power for operation Approx.                         8kw
氣源 Air supply                                                        5kg/cm3
重量 Weight Approx.                                                 1800kg
外形尺寸Dimensions L*W*H                               4500＊1500＊1750mm
