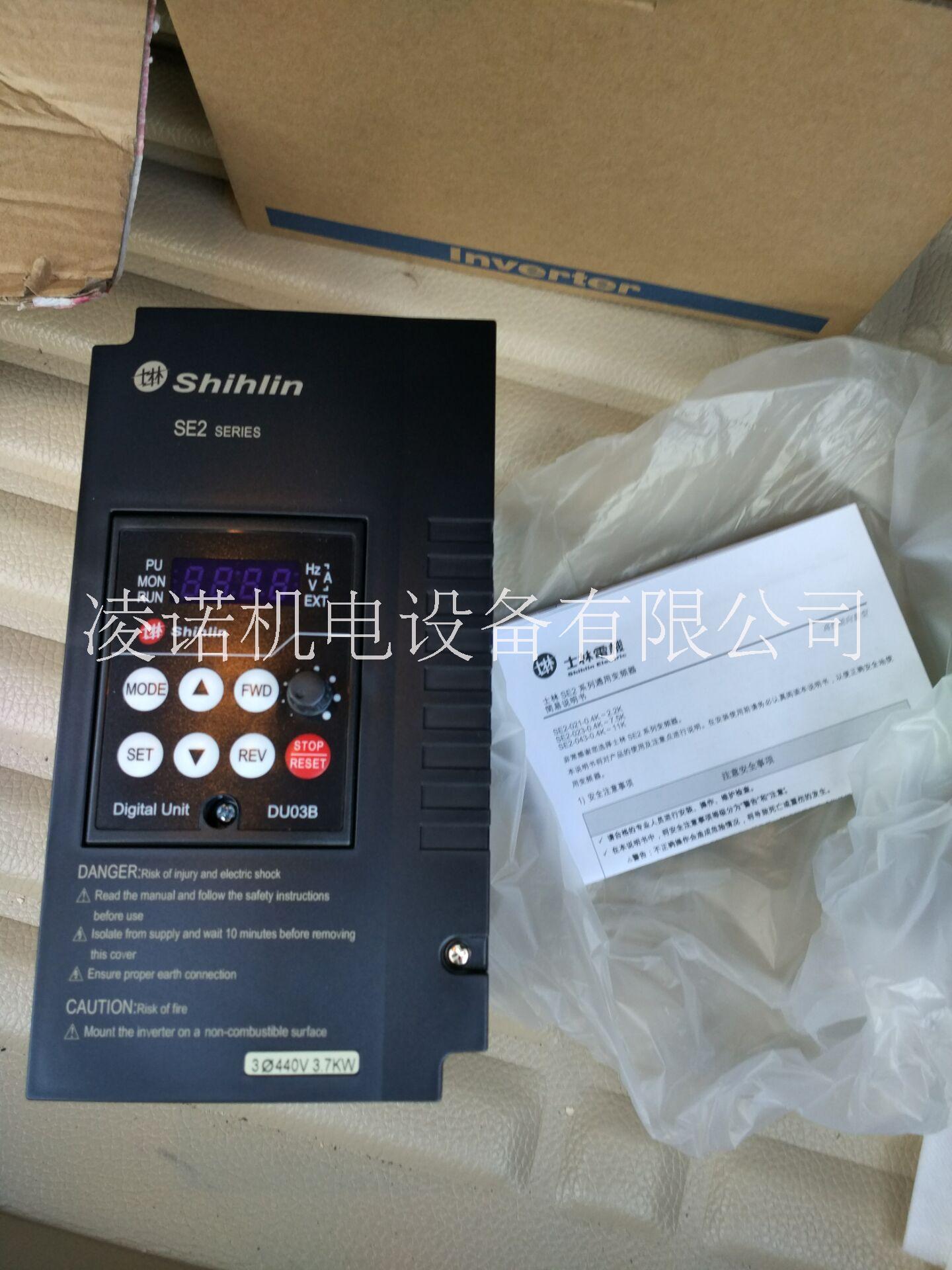

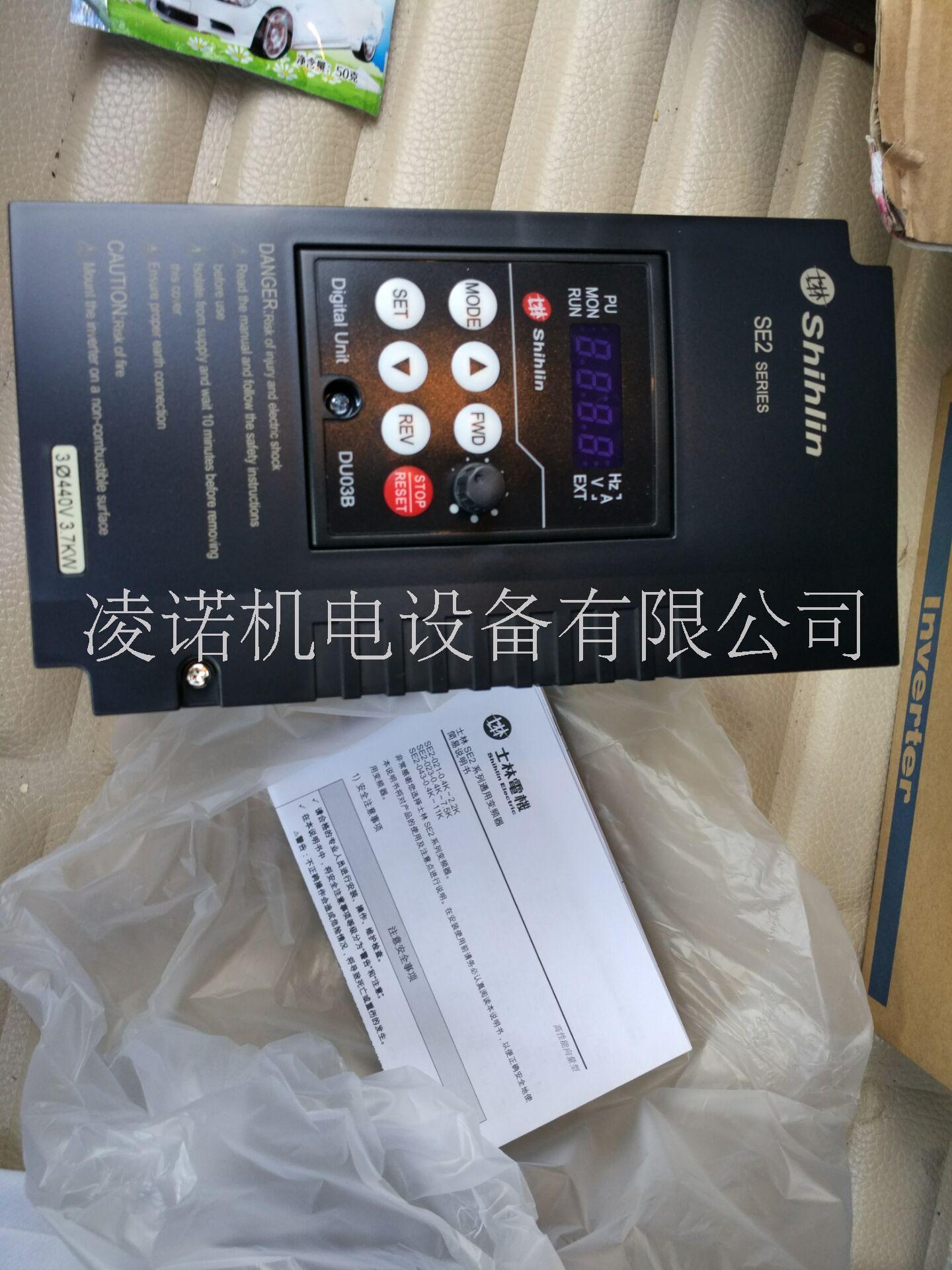

供應臺灣SE2矢量型士林變頻器

應用范圍：矢量型 品牌：Shihlin/士林 產品系列：SV
型號：SE2-021-2.2KD 額定電壓：單相/三相AC220V 適配電機功率：0.75kW
濾波器：內置濾波器 直流電源性質：電壓型 控制方式：電流矢量
供電電壓：高壓 電源相數：三相 輸出電壓調節方式：PAM控制
外型：鐵殼 營銷方式：廠家直銷 額定電流：220A

產品特色
●低速時具有高啟動轉矩
●操作器附有頻率設定電位器
●EMC性能顯著提升
  ○抗干擾能力增強
  ○對周邊電子設備電磁干擾降低
●全雙工485介面通訊
●運行保護功能完善
●輸出頻率0.2～400Hz/具16段速、
  兩段加減速時間可供自由選擇
●類比信號輸入0-10V（0-5V）、 4-20mA
  ○PID控制功能
●三組多機能輸入端子（M0-M2）多機能輸出端子
  ○輸出端子
  ○繼電輸出
  ○狀態模擬類比信號0-10V輸出
士林變頻器在數控機床上的應用
數控機床是集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品，是機械制造設備中具有高精度、率、高自動化和高柔性化等優點的工作母機，本文主要介紹士林SS系列性價比的奧秘。
一、簡介
數控機床的技術水平高低及其在金屬切削加工機床產量和總擁有量的百分比，是衡量一個國家國民經濟發展和工業制造整體水平的重要標志之一。數控車床是數控機床的主要品種之一，它在數控機床中占有非常重要的位置，幾十年來一直受到各國的普遍重視，并得到了迅速的發展。主軸是車床構成中一個重要的部分，對于提高加工效率，擴大加工材料范圍，提升加工質量都有著很重要的作用。經濟型數控車床大多數是不能自動變速的，需要變速時，只能把機床停止，然后手動變速。而全功能數控車床的主傳動系統大多采用無級變速。目前，無級變速系統主要有變頻主軸系統和伺服主軸系統兩種，一般采用直流或交流主軸電機。通過帶傳動帶動主軸旋轉，或通過帶傳動和主軸箱內的減速齒輪 （ 以獲得更大的轉矩 ） 帶動主軸旋轉。由于主軸電機調速范圍廣，又可無級調速，使得主軸箱的結構大為簡化。目前對客戶來說由于變頻器的高性價比，所以變頻器在車床上使用非常普遍。臺達 M 系列變頻器以其獨特的性能和優越的性價比，在數控機床的應用上迅速崛起，成為目前市場上一支強大的生力軍。
二、變頻器特點的介紹
1．體積小，屬于迷你型產品，占用控制柜空間較小；
2．控制方式為正弦波SPWM（提供無速度反饋矢量控制），控制性能較以前的VF控制方式有很大性能上的改善，特別是在低速轉矩上滿足機床主軸的需求，5HZ時起動轉矩能夠達到150[%]以上；
3．載波頻率范圍0-15KHz，減小電機的電磁噪音；
4．提供標準的0-10V模擬量接口（輸入阻抗47Kohm，輸出阻抗250Kohm），能夠與大多數數控系統接口兼容，通用性強；
5．過負載能力強，150[%] 以上額定輸出電流超過一分鐘；
6．提供多功能的輸出端子信號，例如零速信號，運轉中信號，速度到達信號，故障指示，滿足系統對于主軸速度狀態的監控；
7．自動轉矩補償，滿足機床主軸在低速情況下的加工需求；
8．提供三組異常紀錄，供維修人員從側面了解機床主軸實際的運行狀況；
9．電機參數自動整定功能，在線識別電機參數，保證系統的穩定性和性。
三、調試環境以及接線、調試方法
客戶選配電機為3.0KW/50Hz/380V，選用變頻器型號為SS0433.7K，制動電阻300W/250ohm。
變頻器I/GND端子提供與數控系統速度模擬量，I接數控系統模擬量接口正信號，GND接負信號，信號為0-10V模擬電壓信號，控制主軸轉速。M0/M1/GND 為變頻器的正轉/反轉信號端子，通常由數控系統發出正轉信號FWD或者反轉REV，來驅動中間繼電器，中間繼電器的常開接點接入變頻器M0/GND或者M(jìn)1/GND，從而控制變頻器的正反轉。
在參數調整過程中，需要注意：
1．P00 參數為選擇主頻率輸入設定來源，設置為模擬信號 0-10V 輸入（1）；
2．P01 參數為運轉信號來源設定，設置為外部端子信號控制（2）；
3．P03 操作頻率選擇，對應于模擬信號 10V 輸入時變頻器的輸出頻率，由于是在 0-3500rpm 范圍內調速，將機械減速比這算進去以后，此參數需要設置為 184HZ ；
4．P04 和P05按照電機銘牌設置，P04=50Hz，P05=380V；
5．P10 和P11為加速時間和減速時間，根據客戶的要求，P10=5S，P11=5S；
6．P105 為控制方式的選擇，需要選擇矢量控制，P105=1；
特別需要注意,由于矢量控制需要提供電機參數（阻抗）,變頻器提供電機參數自整定功能P103，選擇P103=2，通過面板運行鍵，變頻器會自動運行。自動運行過程中，除了計算出電機參數以外，還能夠檢測出空載電流，這幾個參數對于矢量控制能夠表現出較高的性能非常重要，這個過程會持續十幾秒鐘時間。在執行自整定功能前，一定要確認電機側是否沒有任何連接，包括減速皮帶。
